便宜!好玩!性价比! GTX465值得拥有 本次GeForce GTX 465的芯片级首测并没有采用传统的文章架构,例如抛弃了过往的架构分析和技术介绍,毕竟Fermi架构的GF100产品相关技术多数用户已经耳熟能详,如果您想温故而知新不妨浏览本站《领先A卡强项达50% 卡皇GTX480全球首测》一文,里面有全面的技术解析和架构分析。 本文从产品做工、性能以及可玩度方面着手,希望各位读者能够喜欢,下面针对GeForce GTX 465几个“关键词”做最后陈述性总结。 ● 破解是噱头?还是性价比? 提及破解,我想对于每个注重性价比的用户都会对其产生浓厚兴趣,不过破解二字仿佛和AMD CPU和AMD显卡走的更近些。反观Intel CPU和NVIDIA显卡却不常见,但是GeForce GTX 465的出现,打破了NVIDIA自GeForce 6系列以后无破解产品的记录。

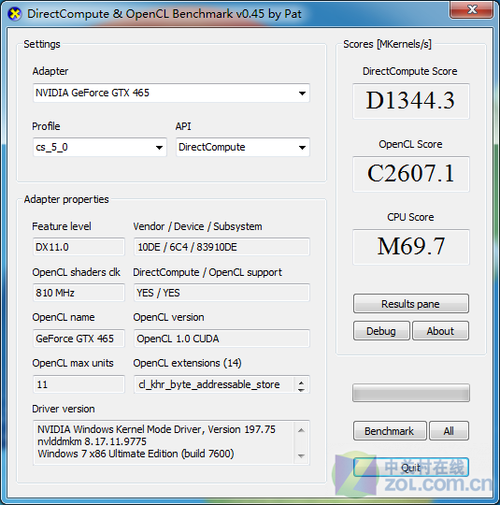

破解成功后软件识别规格情况
虽然GeForce GTX 465能够破解,虽然GeForce GTX 465破解几率不大,但是只要能够有幸买到那8%的GeForce GTX 470淘汰品还是有搞头的。不过,毕竟能够破解的显卡理论上是不应该运行在破解后的规格下,那么破解后造成的产品损坏或报废是否值当呢?如果你为了破解而购买一块不能破解的呢? 破解是噱头 or 性价比?用户还需三思而后行。 ● 你选择原厂风范还是非公个性化? 在GeForce GTX 465发布之际公版、非公版大量上市,好处是最大化的满足用户购买能力,但是各种板型的产品也会让不少用户挑花眼。 不过非公版和公版的特色还是比较鲜明的,只要确定选择方向,不被JS忽悠还是可以买到逞心如意的产品。
非公版长度更短 适合更多机箱
本次收到的非公版GeForce GTX 465无一例外的选择了9吋长度,这样的设计充分考虑了较小型和普通用户机箱的尺寸问题。
非公版接口齐全 适合各种显示终端
AMD Radeon HD 5000系列公版绝大多数都已标配了DVI + HDMI + DisplayPort的组合,不过NVIDIA方面却显得不积极,不过非公版可以实现你多接口的梦想,例如上图中间耕昇GeForce GTX 465就是一款DVI + HDMI + DisplayPort的非公版。 如果你注重原厂品质,P1025的公版产品非它莫属;如果你想拥有更多的个性化功能和设计,非公版是不二之选。 ● 革命尚未成功 温度/功耗仍需努力 自GeForce GTX 400系列发布以来,被网友诟病的高功耗、高发热量充实在各大IT论坛,其实笔者也承认这个缺点,但是反观市场上相关产品的高销量,也充分说明GeForce GTX 400系列有它成功之处。
公版、非公版核心散热器对比
为了给GF100核心降温,NVIDIA工程师为其设计了5热管+H.D.T.技术吸热底,而第三方非公版散热器设计更是夸张的使用了多热管和更大面积铝鳍设计,所以就温度问题上用户大可放心安全使用,虽然温度也许会比你以前使用显卡温度高。 ● 畅想!Fermi架构终极形态探秘 回首NVIDIA近代产品发展史,让我们大胆预测Fermi架构产品的发展路程和最终形态。 G80是NVIDIA第一代统一架构产品,其当时使用90nm工艺的巨大发热量和384bit的怪异显存位宽令笔者记忆犹新。时隔一年基于G80架构的第二代产品G92应运而生,新制程、低功耗、低发热量和常见的256bit显存位宽让其纵横江湖4余载,至今仍然活跃在市场中。G80架构的终极形态GT200核心,512bit超大显存位宽、经过数次优化后的核心架构,让GeForce GTX 200系列稳坐3年性能宝座,直至AMD推出DirectX 11产品Radeon HD 5870。 再看现在,GeForce GTX 400系列其原生最高显存位宽为384bit,这与第一代G80产品惊人的巧合。那么不久将发布的GF104是否会算是第二代Fermi架构呢?起码从目前已知的情况来看256bit显存位宽设计,与当年G92极为相似,而且Fermi架构的第一款双GPU单卡产品也将使用GF104,看来这款芯片的功耗及温度已经控制的非常好。那么最后,Fermi架构的终极形态是什么呢?对比GT200,512bit显存位宽应该成为第三代Fermi的标配,流处理器继续增加用以提高基础性能,架构、功能模块进一步优化增减,满足当时各种计算要求。 打住!猜想终归是猜想,还是让我们着眼现在,你会买GeForce GTX 465吗? |
