铁甲包装护体 太阳花GTX560Ti游戏评测

吸血大魔王

        GTX560Ti在sweet spot端得表现可以说是非常优秀的，凭借GF114良好的工艺以及费米构架设计，GTX560Ti可以以足本的构架规模和优秀的性能冲击市场上的其他对手。良好的表现以及合理，再加上sweet spot级强大的号召力，使得很多厂商跟进了GTX560Ti的产品推进，太阳花GTX560Ti圣堂武士就是其中一款。

太阳花铁甲GTX560Ti圣堂武士

　　不同于一般的产品，太阳花铁甲GTX560Ti圣堂武士采用了铁盒包装，这也是太阳花铁甲系列一致的传统。厚实的铁盒给人一种沉稳和充实的感觉，这种特异的包装会不会意味着里面装着特别的产品呢？

太阳花铁甲GTX560Ti圣堂武士正面

太阳花铁甲GTX560Ti圣堂武士

　　让我们略感失望的是，铁盒里面所装的显卡，从外形上来看与公版并无

任何差异，内凹式的导流罩以及P1040的PCB都显示他并不是经过特殊设计的产品。

太阳花铁甲GTX560Ti圣堂武士拆解正面

太阳花铁甲GTX560Ti圣堂武士拆解背面

　　伴随着拆解的进一步深入，我们确定太阳花铁甲GTX560Ti圣堂武士就是一款完全基于公版设计的GTX560Ti产品，使用公版设计可以带来最好的稳定性以及兼容性，太阳花选择采用公版设计方案也许正是出于这种考虑。

太阳花铁甲GTX560Ti圣堂武士散热风扇

太阳花铁甲GTX560Ti圣堂武士圣堂武士散热细节

　　既然是基于公版设计，太阳花铁甲GTX560Ti圣堂武士的散热部分也就毫无悬念的使用了公版的内凹式导风罩+3热管+普通静音风扇的组合。经过公版产品长时间的检测，这种方案可以比较经济的在散热性能，噪音及成本之间取得平衡。

太阳花铁甲GTX560Ti圣堂武士供电部分

太阳花铁甲GTX560Ti圣堂武士供电接口

　　基于P1040公版PCB方案的太阳花铁甲GTX560Ti圣堂武士具备了与公版相同的PCB布局、供电模块及供电接口，6+6pin的公版方案能够很好的满足核心及显存对于电流供应的需求。

太阳花铁甲GTX560Ti圣堂武士核心

　　太阳花铁甲GTX560Ti圣堂武士采用GF114核心，拥有384个流处理器，64个TMU单元及32组ROP单元。核心频率822/1644，与公版频率相同。

太阳花铁甲GTX560Ti圣堂武士显存颗粒

　　

　　公版GTX560Ti采用了8颗规格为32M*32bit的SAMSUNG K4G10325FE-HC04颗粒，构成256bit/1024MB的组合。由于导热贴材质的缘故，我们无法擦去太阳花铁甲GTX560Ti圣堂武士显存颗粒上的残留物，因此无法判断其所采用的显存颗粒，仅知道其运行在公版的4000MHz频率上。

太阳花铁甲GTX560Ti圣堂武士显存接口

　　太阳花铁甲GTX560Ti圣堂武士的接口设计与公版完全相同，采用了双DVI+mini HDMI的组合方案，用户可以根据自己的需要进行多屏输出组合。

吸血大魔王

        太阳花铁甲GTX560Ti圣堂武士与公版唯一的区别，在于其支持太阳花的I-D ss三代节能方案，该方案通过软件的形式实现了更好的分频节能及风扇调速一键清灰等功能，可以方便一般用户更简便的使用显卡。下面我们就以铁甲GTX550Ti的应用为例，来看一下I-Dss三代节能方案是如何工作的。

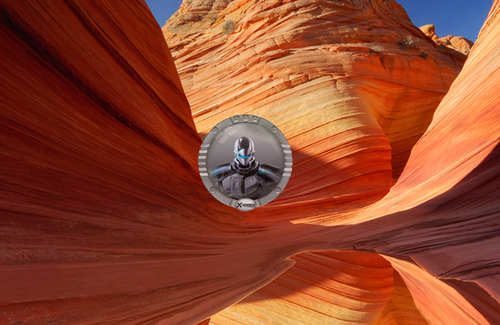

I-Dss用户初始界面

　　安装好I-Dss软件之后，桌面上会出现一个十分简洁的小型界面，点击之后可以看到I-Dss软件的完整界面。

I-Dss完整用户界面

　　在完整用户界面中我们可以看到，I-Dss软件除了提供完整的功耗、频率、温度、工作状态等数据的显示之外，同时还为用户提供了方便的一键功能，如变频、OC及一键风扇清灰等，用户可以方便的对显卡进行各种调节。

I-Dss监控情况

　　当显卡进入工作状态时，I-Dss软件可以方便准确的实时监控显卡的各种状态，让用户能够掌握显卡的事实参数和数据。同时I-Dss软件还提供了良好的分频设置，进一步达到了节能和控制温度的作用。

I-Dss高温报警机制

　　除此之外，I-Dss还提供了良好的预警告警机制，可以在显卡出现异常状态，如温度过高时第一时间警告用户，从而起到保护显卡的作用。

吸血大魔王

● 测试平台硬件环境
　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件
环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7-975 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer PC3-12800 猎豹套装 2GB*3
	（SPD:1600 8-8-8-24-2T）
主板	ASUS P6T Deluxe
	（Intel X58 + ICH10R Chipset）
显示卡
	NVIDIA 产 品
	太阳花 铁甲GTX560Ti圣堂武士
	（GF114 / 1024MB / 核心:822MHz / Shader:1644Mhz / 显存:4000 Mhz）
硬盘	Seagate 1T
	（1TB / 7200RPM / 32M缓存 / 80GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

Apacer猎豹6GB DDR3-1600套装

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

　　●
测试系统的软件环境

　　为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

　　用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。　

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	NVIDIA Forceware
	（WHQL / 版本号 270.61）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏 测试项目
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		Lost Planet 2
		Copcom / 版本号 1.0
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好。

吸血大魔王

● 测试项目及测试成绩　　测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，使用战地之叛逆连队、尘埃2、失落星球2以及潜行者之普里皮亚季的召唤四款游戏测试DX11游戏性能。游戏测试全部在最高特效设置，1920X1200/4XAA/16XAF的环境下进行。测试结果如下：

　测试结果显示，太阳花铁甲GTX560Ti仲裁者的性能与公版GTX560Ti并无差异，作为一款sweet spot级得产品，太阳花铁甲GTX560Ti仲裁者可以满足用户较为高端的游戏性能需求，在绝大多数DX11应用场合，用户可以放心的在FullHD分辨率下开启全部特效以及抗锯齿和各向异性过滤等设置。

吸血大魔王

● 测试总结

　　太阳花铁甲GTX560Ti仲裁者是一款完全基于公版设计的产品，在板型细节，做工及性能等方面与公版GTX560Ti并无二致。因此我们并未在该款产品上看到太阳花的实力和设计特色，这是一款中规中矩的产品。如果用户希望通过公版获得最佳的稳定性和兼容性，可以考虑该款产品。

太 阳 花  铁 甲 GTX560Ti 圣 堂 武 士 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★☆
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★★☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★★☆
		超频能力	★★★★☆
		接口附件	★★★★☆
		温度控制	★★★★☆
		设计细节	★★★★☆
编辑点评	总结： 作为一款公版产品，太阳花铁甲GTX560Ti圣堂武士的表现可谓中规中矩，没有太多突出的优点，也没有明显的不足，用户如果希望通过选择公版设计来保证最大的稳定性和兼容性，可以考虑选择这款产品。
	优势： >>纯公版设计，保障兼容性及稳定性
	遗憾： >>无突出优势
