N卡低端无对手 HD6670/HD6570强势登场

吸血大魔王

       2011年05月09日，AMD全球发布Radeon HD 6000低端产品——Turks核心，基于这款核心的产品有Radeon HD 6670和Radeon HD 6570，通过型号不难看出，其是顶替Radeon HD 5670和Radeon HD 5570的产品。

        AMD在整条Radeon HD 6000系列产品定价上，一直可以用犀利二字形容，此次基于Turks核心的两款产品依然如此，Radeon HD 6670定价599元，Radeon HD 6570定价为499元。从价格来看，Radeon HD 6670直接对手为GeForce GT 440，Radeon HD 6570对手为GeForce GT 430。

             但事实证明，AMD并没有将GeForce GT 440和GeForce GT 430看在眼里……

       根据AMD官方资料，Radeon HD 6570将会提供GDDR3和GDDR5两种版本，其中GDDR5版本的预定对手为GeForce GT 440，GDDR3版本的预定对手为GeForce GT 430，而Radeon HD 6670则稳坐无对手市场，从性能而言在同价位Radeon HD 6670独孤求败。

AMD HD6670/6570 及 对 位 产 品 规 格 (ZOL 显 卡 频 道)
显卡型号	Radeon HD 6670	Radeon HD 6570	Radeon HD 5670	Radeon HD 5570	GeForce GT 440	GeForce GT 430
市场定价	599元	499元	599元	499元	599元	499元
GPU工艺	40 nm	40 nm	40 nm	40 nm	40 nm	40 nm
GPU晶体管	7.16 亿	7.16 亿	6.27 亿	6.27 亿	5.85 亿	5.85 亿
着色器数量	480	480	400	400	96	96
着色器组织	(1D+4D) *96	(1D+4D) *80	(1D+4D) *80	(1D+4D) *80	1D *96	1D *96
ROPs数量	8	8	8	8	4	4
纹理单元	24	24	20	20	16	16
核心频率	800 MHz	650 MHz	775 MHz	650 MHz	810 MHz	700 MHz
着色器频率	800 MHz	650 MHz	775 MHz	650 MHz	1620 MHz	1400 MHz
理论计算能力	768 GFLOPs	724 GFLOPs	620 GFLOPs	520 GFLOPs	467 GFLOPs	403 GFLOPs
等效内存频率	4000 MHz	4000 MHz 1800 MHz	4000 MHz	1800 MHz	3200 MHz	1800 MHz
内存位宽	128 bit	128 bit	128 bit	128 bit	128 bit	128 bit
内存带宽	64 GB/s	64 GB/s 28.8 GB/s	64 GB/s	28.8 GB/s	51.2 GB/s	28.8 GB/s
内存类型	GDDR5	GDDR5 GDDR3	GDDR5	GDDR3	GDDR5	SDDR3
内存容量	1024 MB	1024 MB	1024 MB	1024 MB	512 MB	1024 MB
DX版本支持	11	11	11	11	11	11
HD视频技术	Avivo HD	Avivo HD	Avivo HD	Avivo HD	PureVideo HD	PureVideo HD
通用计算接口	Stream	Stream	Stream	Stream	CUDA	CUDA

       对AMD产品线稍有了解的用户就会知道，Radeon HD 5670和Radeon HD 5570二者之间的渊源是使用了形同的核心，且核心规格完全相同；二者分别使用了GDDR5和GDDR3显存颗粒，且核心/显存频率均不相同，用以拉开性能区别。不过后期，随着AMD合作伙伴推出了GDDR5版的Radeon HD 5570，Radeon HD 5670和Radeon HD 5570之间差距忽略不计，较高的性价比被普及型消费者广为接受。

              而此次的Turks核心，Radeon HD6670和Radeon HD 6570依然套用了前辈Radeon HD 5670和Radeon HD 5570的产品设定规律。不过此次稍有不同的是，AMD并没有等合作伙伴推出GDDR5版的Radeon HD 6570，而是在发布之初就推出相关产品，从这一点可以看出AMD非常关注消费者民意，从而修改产品线。

吸血大魔王

同一核心 同一规格 衍生三款产品

        根据AMD的官方资料显示，基于Turks核心的3款产品均有自己的任务。而在对手NVIDIA方面，虽也有对位产品，但是此次AMD对产品性能信心满满，不仅重新设计了低端产品型号，还令低端产品上NVIDIA措手不及。

AMD Turks核心衍生产品定位

        就AMD官方PPT我们能够了解到，Radeon HD 6570 GDDR5版对位GeForce GT 440，Radeon HD 6570 GDDR3版对位GeForce GT 430，而Radeon HD 6670则是在同价位独孤求败。同时，我们能够看到，NVIDIA目前在中低端产品型号混乱，GeForce 4系和GeForce 5系同存，对消费者来说无疑是一个选购障碍，而且DirectX 10低端产品NVIDIA仍然销售，这点无疑不及已经全面DirectX 11化的AMD。

        ● 独孤求败 Radeon HD 6670

用于Radeon HD 6670的Turks核心

        Radeon HD 6670标配的Turks核心采用40nm工艺由台积电生产，其由7.16亿晶体管构成。标配核心全规格的480个流处理器、8个光栅单元、24个纹理单元。根据晶体管数量和硬件规格可以分析出，Turks是全新设计的芯片。

搭载4颗hynix H5GQ2H24MFR T2C颗粒

        Radeon HD 6670公版标配的显存为hynix H5GQ2H24AFR T2C颗粒，4颗规格为64M*32bit的芯片构成128bit/1024MB的组合。值得一提的是，显存颗粒的理论极限频率为5GHz。

GPU-Z软件识别情况

        公版Radeon HD 6670的频率设定为800MHz/4000MHz，从而了解到Radeon HD 6670将会使用条件更好的Turks核心运行在高频下，同时搭配hunix理论极限频率为5GHz的芯片，整体为Radeon HD 6670进一步提升性能埋下伏笔。

        ● 一石二鸟 Radeon HD 6570

用于Radeon HD 6570的Turks核心

        Radeon HD 6570搭载的Turks核心与Radeon HD 6670如出一辙，且各种硬件规格相同，例如同为480流处理器、8个光栅单元和24个纹理单元。

        不过我们可以通过核心编号来区别二者，Radeon HD 6670为215-0803000，而Radeon HD 6570为215-0803002。

搭载4颗hynix H5GQ2H24AFR T2C颗粒

        Radeon HD 6570公版标配的显存为hynix H5GQ2H24AFR T2C颗粒，4颗规格为32M*32bit的芯片构成128bit/512MB的组合。不过默认4GHz显存频率，已经达到该显存颗粒的理论极限。

Radeon HD 6570 GDDR5版GPU-Z识别情况

        Radeon HD 6570 GDDR5版默认频率为650MHz/4000MHz，相比Radeon HD 6670而言，核心频率大幅下降，同时搭载的显存也没有超频余地，不过就499元而言物有所值。

Radeon HD 6570 GDDR3版GPU-Z识别情况

               Radeon HD 6570 GDDR3版默认频率为650MHz/1800MHz，由于显存频率上的大幅下滑性能也会有本质的差别。不过GDDR3版将会搭载1GB容量，相比GDDR5版的512MB版本这是它的优势及卖点。

吸血大魔王

● 全尺寸Radeon HD 6670 专为玩家制造

        Radeon HD 6670定价599元，是Radeon HD 5670的接班人，AMD为这款型号产品设计了两种PCB版本，一个是本章节介绍的全尺寸Radeon HD 6670，另一个版本就是下一章节介绍的Low Profile版Radeon HD 6670。

Radeon HD 6670公版


Radeon HD 6670 PCB正反特写

         Radeon HD 6670全尺寸版采用单槽设计，整体为黑色PCB，整体电气件均采用屏蔽式电感、固态电容和优质Mosfet的组合。散热器采用一体式设计，对机箱、显卡整体散热起到优化风道作用。

Radeon HD 6670 PCB设计

PCB版本为C333

        PCB版本号C333是为全尺寸版Radeon HD 6670 设计。


采用2+1相供电设计

        虽然产品定位低端，不过AMD工程师还为Radeon HD 6670设计了2+1相供电，确保显卡能够稳定运行在800MHz/4000MHz的高频下，同时也为后续超频奠定了良好供电基础。


一体式散热设计

        散热器采用一体式设计，能够同时为核心及4颗显存同时散热。同时搭配侧吹风扇的设计，将散热器吸收的热量吹出机箱。

DVI + D-Sub + DisplayPort接口组合

        显卡标配DVI + D-Sub + DisplayPort接口组合，能够满足不同用户的需求，同时DisplayPort接口的引入，不仅为高清用户提供单线缆影音混合信号输出提供便利，还为AMD的Eyefinity技术实现奠定物理接口基础。

吸血大魔王

● 刀版设计Radeon HD 6670 HTPC用户福音

        Radeon HD 6670作为一款低端承上启下的型号，AMD设计了满足大众的全尺寸版本，同时还为HTPC用户设计了Low Profile版本，该版本为高清用户组建HTPC提供最佳的3D/2D性价比组合。

Radeon HD 6670 Low Profile公版


Radeon HD 6670 Low Profile PCB特写

         Radeon HD 6670 Low Profile版采用双槽设计，由于PCB非全尺寸所以散热器设计面积有限，为了增加散热器效能，显卡搭载了双槽散热器。同时显存呈“）”型排列在核心右侧，为了让显存和核心之间通信距离相同，核心采用45°设计。


PCB版本为C334

        PCB版本号C334是为Low Profile版Radeon HD 6670 设计。


采用2+1相供电设计

        Low Profile版Radeo HD 6670并没有因为PCB的缩减而供电缩减，依然采用2+1相设计，同时值得一提的是，该版Radeon HD 6670的默认频率依然确保为800MHz/4000MHz。

双槽散热器


一体式散热器设计

        正如前文所提及，Low Profile版Radeon HD 6670采用了单位面积更好散热效能的双槽散热器设计，同时为核心、显存进行散热。

DVI + D-Sub + DisplayPort接口组合

        显卡标配DVI + D-Sub + DisplayPort接口组合，能够满足不同用户的需求，同时DisplayPort接口的引入，不仅为高清用户提供单线缆影音混合信号输出提供便利，还为AMD的Eyefinity技术实现奠定物理接口基础。其中，D-Sub接口采用可拆装设计，方便用户使用单槽短挡板和双槽短挡板时的物理兼容性。

吸血大魔王

● 高性价比 短小精悍Radeon HD 6570 GDD5版

        同为Turks核心的Radeon HD 6570，其公版采用Low Profile设计。不过从此次首发送请款来看，多数AMD合作伙伴都采用了非公版的全尺寸设计。

Radeon HD 6570公版


Radeon HD 6570 PCB特写

        Radeon HD 6570公版产品采用Low Profile设计，同时PCB依然保持黑色。由于频率上较Radeon HD 6670有大幅下降，所以产品设计为单槽。

PCB版本为C337

        Radeon HD 6570的PCB版本号为C337。


采用1+1相供电设计

        公版Radeon HD 6570采用了1+1相供电设计，不过在用料上依然采用高品质的屏蔽电感、固态电容和Mosfet组合。


单槽一体式散热设计

        散热器采用单槽设计，不过依然使用一体式散热设计，同时为核心及4颗显存散热。

DVI + D-Sub + DisplayPort接口组合

        显卡标配DVI + D-Sub + DisplayPort接口组合，能够满足不同用户的需求，同时DisplayPort接口的引入，不仅为高清用户提供单线缆影音混合信号输出提供便利，还为AMD的Eyefinity技术实现奠定物理接口基础。其中，D-Sub接口采用可拆装设计，方便用户使用单槽短挡板和双槽短挡板时的物理兼容性。

        本次Radeon HD 6670和Radeon HD 6570首发测试收到了来自华硕、蓝宝、讯景、铭瑄和镭风的五家共9款产品（文章介绍顺序以送测先后顺序为准），届时消费者可以在市场中购买到它们的相关产品。

吸血大魔王

● 送测产品展示-华硕Radeon HD 6670

华硕Radeon HD 6670

华硕Radeon HD 6670特写

华硕Radeon HD 6670特写

产品附件

DVI + HDMI +DisplayPort组合

吸血大魔王

● 送测产品展示-蓝宝Radeon HD 6670

蓝宝Radeon HD 6670

蓝宝Radeon HD 6670特写

蓝宝Radeon HD 6670特写

产品附件

DVI + D-Sub + HDMI组合

吸血大魔王

● 送测产品展示-蓝宝Radeon HD 6570 GD5

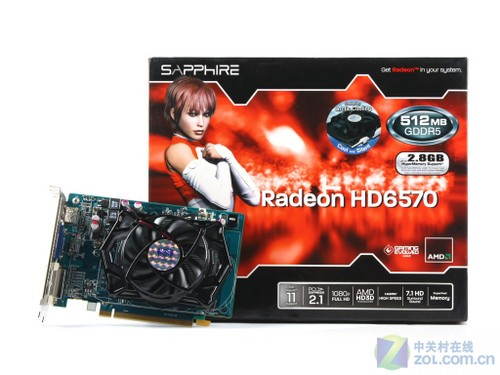

蓝宝Radeon HD 6570 GD5

蓝宝Radeon HD 6570 GD5特写

蓝宝Radeon HD 6570 GD5特写

产品附件

DVI + D-Sub + HDMI组合

吸血大魔王

● 送测产品展示-蓝宝Radeon HD 6570 GD3

蓝宝Radeon HD 6570 GD3

蓝宝Radeon HD 6570 GD3特写

蓝宝Radeon HD 6570 GD3特写

产品附件

DVI + HDMI + D-Sub组合

吸血大魔王

● 送测产品展示-讯景Radeon HD 6670

讯景Radeon HD 6670

讯景Radeon HD 6670特写

讯景Radeon HD 6670特写

产品附件

DVI + HDMI + D-Sub组合

吸血大魔王

● 送测产品展示-讯景Radeon HD 6570 GD5

讯景Radeon HD 6570 GD3

讯景Radeon HD 6570 GD3特写

讯景Radeon HD 6570 GD3特写

产品附件

DVI + HDMI +D-Sub组合

吸血大魔王

● 送测产品展示-铭瑄Radeon HD 6570 GD5

铭瑄Radeon HD 6570 GD5

铭瑄Radeon HD 6570 GD5特写

铭瑄Radeon HD 6570 GD5特写

产品附件

DVI + D-Sub + HDMI组合

吸血大魔王

● 送测产品展示-镭风Radeon HD 6670

镭风Radeon HD 6670

镭风Radeon HD 6670特写

镭风Radeon HD 6670特写

产品附件

DVI + HDMI +DisplayPort组合

吸血大魔王

● 送测产品展示-镭风Radeon HD 6570 GD5

镭风Radeon HD 6570 GD5

镭风Radeon HD 6570 GD5特写

镭风Radeon HD 6570 GD5特写

产品附件

DVI + HDMI + DisplayPort组合

吸血大魔王

未送测产品展示-华硕/HIS/祺祥/微星
        由于一些不可抗力的因素，AMD的一些合作伙伴产品无法及时抵达本站，不过通过与其品牌沟通得到了产品外观照，分别是华硕、HIS、祺祥、微星、昂达、迪兰、双敏和盈通，产品介绍顺序以品牌英文名字母顺序排列。

华硕Radeon HD 6670 1GD3

HIS Radeon HD 6670

HIS Radeon HD 6570

祺祥Radeon HD 6670

微星Radeon HD 6670

微星Radeon HD 6570

吸血大魔王

未送测产品展示-昂达/迪兰/双敏/盈通

昂达Radeon HD 6670

迪兰Radeon HD 6670

双敏Radeon HD 6570

盈通Radeon HD 6670

Radeon HD 6570

吸血大魔王

● 测试系统硬件环境　　性能测试使用的硬件平台由Intel 酷睿i7 2600K、微星P67A-GD65-H主板和2GB*2双通道DDR3-1600内存构成。细节及软件
环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7 2600K
	（4核 / 超线程 / 100MHz*34 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer PC3-12800 猎豹套装 3GB*2(平台仅使用2条)
	（SPD:1600 8-8-8-24-2T）
主板	微星P67A-GD65-H
	（Intel P67 Chipset）
显示卡
	AMD 产 品
	Radeon HD 6670
	（Turks / 1GB / 核心:850 MHz / Shader:850 Mhz / 显存:4800 Mhz）
	Radeon HD 6570 GDDR5
	（Turks / 512MB / 核心:650 MHz / Shader:650 Mhz / 显存:4000 Mhz）
	Radeon HD 6570 GDDR3
	（Turks / 1GB / 核心:650 MHz / Shader:650 Mhz / 显存:1800 Mhz）
	Radeon HD 5670
	（Redwood / 1GB / 核心:775 MHz / Shader:775 Mhz / 显存:4000 Mhz）
	NVIDIA 产 品
	GeForce GT 440
	（GF108 / 512MB / 核心:810 MHz / Shader:1620 Mhz / 显存:3200 Mhz）
	GeForce GT 430
	（GF108 / 1GB / 核心:700 MHz / Shader:1400 Mhz / 显存:1800 Mhz）
硬盘	Seagate 希捷 Barracuda 7200.12 1TB
	（1TB / 7200RPM / 16M缓存 / 100GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）


         Apacer猎豹6GB DDR3-1600套装     Seagate 希捷 Barracuda 7200.12 1TB


AcBel R8 ATX-700CA-AB8FB          Thermalright Ultra-120 eXtreme

        我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

        ●
测试系统的软件环境
        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装正版Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的正版Windows 7服务。

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（Beta / 版本号 11.4）
	NVIDIA Forceware for Win7
	（WHQL / 版本号 270.61）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件
	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏 测试项目
	DirectX 9游戏
		Call of Duty：Black Ops
		Activision / 版本号 1.0
	DirectX 10游戏	Company of Heroes
		Relic / 版本号1.7.1
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		F1 2010
		Codemasters / 版本号 1.00
		Lost Planet 2
		Copcom / 版本号 1.0
	Tessellation测试	Heaven Benchmark 2.5
		UNIGINE / 版本号 2.5
辅助测试软件	Fraps
	beepa / 版本号 3.3.0

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

● DX10理论性能测试：3DMark Vantage　　3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

        在3DMark Vantage测试中，Radeon HD 6670凭借规格和频率上的优势以较大幅度领先其他对比型号产品，而Radeon HD 6570 GDDR5版性能强于GeForce GT 440，Radeon HD 6570 GDDR3版强于GeForce GT 430。

吸血大魔王

● DX11理论性能测试：3DMark 11        3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

        在3DMark 11测试中，成绩分布与3DMark Vantage几乎相同，不过值得一提的是该测试项目A卡略占优势，所以Radeon HD 6570 GDDR3版成绩略高于GeForce GT 440。

吸血大魔王

● Call of Duty：Black Ops 　《使命召唤7黑色行动》游戏背景故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为StudiesandObservationsGroup的组织。他们将在越南战争中承担最秘密、最危险的任务。而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘行动。

　　>>

游戏类型：DirectX9第一人称射击游戏
　　>>测试方式：游戏过场回放，内容为3D实时运算的对战录像
　　>>画质设定：全部最高

        在DirectX 9.0c游戏《使命召唤：黑色行动》中，A卡的整体表现优于N卡，不过参测的6款产品均能保证游戏流畅运行在1920*1200分辨率下。
