保险箱护驾蓝宝石毒药HD6870全面评测

吸血大魔王 · 发表于 2011-4-1 16:04:33

● 蓝宝石毒药HD6870全面评测　　在板卡行业提起“Toxic毒药”相信无人不晓，这是由AIB级别的蓝宝石提供的一个非公版系列显卡，毒药版显卡向来以惊人的散热和供电部分做工来赢得用户青睐，这一坚持被蓝宝石延续了很多年。今天我们收到一款保险箱护送的蓝宝石毒药Radeon HD6870显卡（铝盒版毒药显卡），它将会给我们带来哪些震撼？游戏性能能否和目前最受欢迎Geforce GTX 560Ti一比高低？

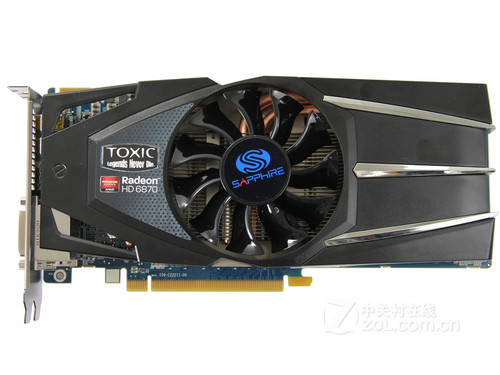

蓝宝石Toxic毒药 Radeon HD6870显卡

　　作为现在最大的AIB厂商，蓝宝石不愧为ATI最大和最好的合作伙伴，我们每次在提起ATI时就不得不说到蓝宝石，无论是从新品发布速度还是显卡做工方面，蓝宝石的相关产品都代表了A卡最高层级。毒药是蓝宝石为高端玩家打造的超公版系列产品，无论是做工用料还是散热器设计都做到细致入微。
大约在一年前确切说是2009年09月23日，AMD发布了首款支持DirectX11的HD5000系列显卡，RV800架构下的HD5000系列产品给用户带来了以前从未有过的新API体验，但是这种辉煌能否延续，也给图形业界留下了一些思考。

HD6800家族正式登场

时隔一年，AMD再次用较小的核心架构改动再次撬动了GPU关键性能的提升，HD6000发布之后我们看到了一颗核心面积更小的芯片融聚了更高的浮点运算能力，我们看到通过改善线程控制能力流处理器和特殊功能运作效率进一步提升，当然这一切的背后，还有AMD利用TSMC改进后的40nm CMP碱洗工艺提升整体频率带来的线性性能提升。
　　Radeon HD6870显卡是Barts核心下的高端旗舰产品，它拥有Barts核心较高的性能功耗比，同时由于频率特别是固定单元高频率特性，这款显卡的几何处理能力和像素与纹理吞吐能力更加强大。

HD6870相对与HD5850的性能提升

如果不考虑运行频率，HD5850和HD6870的区别只在于SIMD Core组数，也就是流处理器数量，两款芯片的固定单元数量是基本相等的（HD6800纹理单元有减少，UTDP单元翻倍）。但是当HD6870披上高频外衣之后，其线程分配能力、几何吞吐能力、光栅化与Z轴处理能力都获得了线性提升。

吸血大魔王 · 发表于 2011-4-1 16:05:11

● 蓝宝石毒药HD6870显卡拆解　　毒药系列自诞生之日起就是一款超人气显卡，虽然它始终摆脱不了售价偏高的市场定位，不过这并不影响高端玩家对它的喜爱程度。本次送测的这款显卡使用了和公版完全不相同的供电和散热思路，同时在用料方面却有很大差异。正是这种差异化竞争思路造就了毒药的与众不同。

蓝宝石Toxic毒药 Radeon HD6870显卡包装盒

　　这款显卡显著的与众不同之处就是它使用了铝盒版包装，这是蓝宝石对于显卡附加价值的探索，同时也标志着这是一款面向高端用户的产品。我们得到消息，蓝宝为纪念这款特别的毒药显卡而在特别发布了HD6870毒药铝盒版，全国限量1000套。

蓝宝石Toxic毒药 Radeon HD6870显卡

　　在HD6850毒药发布之后，蓝宝推出了基于HD6870的毒药版，作为HD6800系列最强的HD6870，蓝宝赋予HD6870毒药版超高的核心频率，最奢华的供电设计以及最优秀的散热方案，结合三者。

显卡赠送大量附件

　　除了这款性能超强的非公版显卡之外，包装盒里还赠送了丰富的附件供用户使用，与其说是使用到不如说是一种收藏。

显卡GPU核心

　　GPU核心采用最新第七代曲面细分Tessllator技术，完美支持DirectX 11以及Shader Model 5.0特效，支持AMD节能技术Powerplay II，采用最新eyefinity多屏显示技术，内建支持第三代最新Avivo HD & UVD GEN Ⅲ高清解码技术。

显卡显存颗粒

　　蓝宝石 HD6850 1G DDR5显卡完全遵循公版设计方案，基于40nm制程的Barts显示核心打造，其拥有960个流处理器、32个光栅处理器、48个纹理单元，着色器数量为192个。

蓝宝石Toxic毒药 Radeon HD6870显卡散热与供电

　　蓝宝HD6870 毒药铝盒版采用高端的Vapor-X 系列才拥有的均热板散热器，能有效将核心热量吸收传导给热管及散热鳍片，相比普通6热管散热器效率提升20%，比4热管散热器散热效率提升40%的强劲散热效能。而均热板散热器可将显卡核心温度保持低于普通散热器5°或更多，却拥有更薄的体积更高效的散热效能，即可以保持显卡稳定散热又可以保持显卡拥有较小尺寸。

蓝宝石Toxic毒药 Radeon HD6870显卡散热器特写

　　显卡散热器由多功能大口径风扇、核心散热模块以及导风罩组成。显卡核心独立散热器，由吸热底、铝鳍及热管构成，其中3跟热管起到吸热和导热的作用，高密铝鳍起到散热作用。值得注意的铜底是一块均热板，所以这款显卡拥有极强的热量吸收和传递能力。

显卡PCB设计

　　供电方面，蓝宝石HD6870 1GB DDR5毒药显卡采用了6+2+2总共10 相的数字供电设计，而业界它牌最强的也不过才8相而已。显卡全新设计的供电设计让每相供电均采用优质的蓝宝Super Alloy超合金黑钻2代电感，相比第一代产品温度降低7%，并且拥有更高15%的转换效能。

蓝宝石Toxic毒药 Radeon HD6870显卡供电部分

　　每相核心供电标配1颗超合金黑钻铁素电感、2个八角MOU2657 Mosfet，还有1颗独立Mosfet驱动IC，即便是显存供电部分也使用了3组蓝宝超合金黑钻R47电感，保证了电流的纯净和稳定，电气性一流。除此之外，蓝宝还给予了HD6870 毒药铝盒版双6pin的额外供电，能够使用到更强劲的电流，让核心达到更高的频率。

蓝宝石Toxic毒药 Radeon HD6870显卡接口

　　蓝宝石Toxic毒药 Radeon HD6870显卡使用了和公版相同的接口设计，标配2个1.2规范的DP接口、一个1.4a规范的HDMI接口和2个支持Dual-Link的DVI接口，这样的组合能够满足绝大部分用户所需，这是Radeon HD 6870继承了Radeon HD 5000系列中高端标配最全接口的优良传统。同时高规范接口的引入，能够实现更多的功能，例如MST多屏互联新宽域技术等。

吸血大魔王 · 发表于 2011-4-1 16:05:43

● Toxic毒药HD6870显卡基本信息

在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试这款显卡的基本信息。

蓝宝石Toxic毒药 Radeon HD6870显卡 GPU-Z信息

在GPU-Z信息测试中，软件识别出了这款产品的基本情况，我们可以看到它使用了集成1120个流处理器的Barts核心，40nm工艺。迪兰恒进PCS酷能+ HD6870显卡额定频率为970/4600MHz，同样超越公版水平，核心与Shader比为1：1。

在GPU通用计算能力方面GPU-Z也做了功能识别，Barts核心暂时支持GPU-Z软件能够识别的部分功能，OpenCL接口由于AMD未提供SDK包而暂时无法支持。

显存方面，受益于DDR5的高预取位带来的高频率，加之Barts核心使用的256位显存控制器，最终显存带宽达到了147.2GB/s，当然我们看到显存向上提升的空间还很大，同时256位显存控制器在高端芯片中可以最大限度节省晶体管使用量，这符合Barts核心的市场定位。

蓝宝石Toxic毒药 Radeon HD6870显卡 GPU-Z信息

在传感器页面，我们看到了这款显卡的传感器能够准确识别显卡的工作状态，没有一个参数错误或者遗漏，特别是GPU温度侦测比较全面。我们用Furmark做了一个简单的3D负载，发现传感器对于温度的检测非常准确，GPU核心也支持频率自适应变化以降低功耗，风扇转速同样随温度变化。其强大的频率控制能力让核心频率最低能下探到100MHz，这可以更大程度上降低芯片功耗。

在正式图形性能测试开始之前我们对蓝宝石Toxic毒药 Radeon HD6870显卡的稳定性也做了测试，使用的软件是大家公认的也是常用的Furmark，版本号1.8.0。

蓝宝石Toxic毒药 Radeon HD6870显卡稳定性测试

FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。

通过测试我们看到，蓝宝石Toxic毒药 Radeon HD6870显卡所采用的的3热管铜底均热板散热器发挥出了满意的性能。测试起始温度57度，最高温度没有超过81度。

　　但不得不提的是在满载过程中，蓝宝石Toxic毒药 Radeon HD6870显卡噪音较大，因为显卡在经过了官方超频之后，Barts核心的发热明显增加不少，而蓝宝石竭力想控制发热，散热器转速自然很高。

吸血大魔王 · 发表于 2011-4-1 16:06:15

● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-870 3.52GHz、技嘉P55-UD4 GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件环境设定见下表：

测试平台硬件
中央处理器	Intel Core i7-870 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代双通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板	技嘉P55-UD4 GIGABYTE GA-P55-UD4
	（Intel P55 + ICH10R Chipset）
显示卡
	AMD 产品
	蓝宝石Toxic毒药 Radeon HD6870
	（Barts / 1024MB / 核心:970MHz / Shader:970Mhz / 显存:4600 Mhz）
	NVIDIA 产品
	GeForce GTX 560 Ti 1024MB
	（GF114 / 1024MB / 核心:823MHz / Shader:1646Mhz / 显存:4008Mhz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存 / 50GB NTFS系统分区）
电源供应器	鑫谷GP850 80PLUS金牌电源
	（ATX12V 2.0 / 750W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

技嘉P55-UD4 GIGABYTE GA-P55-UD4

Apacer 猎豹二代双通道套装/PC3-12800

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
　　● 测试系统的软件环境

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
主板芯片组驱动	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Radeon HD 6900
	（Beta / 版本号 11.1）
	NVIDIA Forceware for Win7
	（WHQL / 版本号 266.58）
	NVIDIA Forceware for GTX560Ti
	（Beta / 版本号 266.56）
桌面环境	*25601600_32bit 60Hz**

测试平台软件
3D合成测试软件
	3Dmark 11
	Futuremark / 版本号1.0
3D游戏测试项目
	DirectX 9游戏
		Star Craft II
		Blizzard / 版本号 1.0
	DirectX 10游戏	Crysis
		Crytek / 版本号1.2.1
	DirectX 11游戏	Metro 2033
		4A Game / 版本号 1.0
		Alien vs. Predator
		SEGA / 版本号 1.0


辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王 · 发表于 2011-4-1 16:06:39

● Toxic毒药HD6870成绩与总结

　　蓝宝石Toxic毒药 Radeon HD6870显卡在频率方面相对于公版卡做出了大幅度幅度提升，所以我们将它和公版GTX560Ti进行对比，在同一表格中可以看出这款显卡的性能层级。

蓝宝石 Toxic 毒药 Radeon HD 6870 显卡评测
理论性能测试
对比显卡	Toxic毒药HD6870	公版GTX560 Ti
3Dmark 11
Performance	4561	4239
Extreme	1538	1407
DirectX 9-11 游戏性能测试
Star Craft II
1920*1200 NA AA / NA AF	77.5	64.1
Crysis
1920*1200 NA AA / NA AF	34.8	32.1
Metro 2033
1920*1200 NA AA / NA AF	20.9	20.1
Alien vs. Predator
1920*1200 NA AA / NA AF	82.7	62.5
