Xstorm开核那点事儿之一鸣惊人
    CPU可开核,显卡也可以开核;刷BIOS可开核,一键也可开核。今天要为大家讲述的故事正是最近大出风头的镭风Xstorm显卡关于开核的那点事儿。从中你将知道一直混迹在牛A与牛C之间的镭风Xstorm研发工程师Carl荣耀背后的故事,你也会很直观的体验到镭风Xstorm显卡一键开核功能所带来的操作上的简便可行和性能上的大幅提升。下面就请慢慢听我道来。

    ● 不鸣则已 一鸣惊人
    世界最大的信息、通信、技术领域国际顶级盛会“CeBIT 2011”于今年3月1日正式开幕。镭风作为AMD中国区的特邀高级合作伙伴参加了此次IT盛会,并在展会上发布了专为AMD显卡顶级玩家开发的Xstrom(极致风暴)全新系列显卡,其中这一系列的首发代表作HD6850Xstorm显卡也正式揭开了它那神秘的面纱。



2011CeBIT上隆重展示的镭风HD6850 Xstorm显卡
    镭风HD6850 Xstorm显卡采用AMD最新的40nm Barts核心,配备有1G GDDR5 0.4ns极速显存。该显卡支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术,还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术。

遭老外强力围观的镭风HD6850 Xstorm显卡

正式版镭风HD6850 Xstorm显卡现隆重上市,独家支持一键开核,华丽变身HD6870
    镭风HD6850 Xstorm显卡最大的一个亮点就是它具备一键开核(超频)的功能。一键开核(超频)的功能原理是通过切换不同的BIOS让显卡实现自动开核(超频),其中一颗BIOS为默认的HD6850状态,此时流处理器为960个,核心/显存频率为775/4000MHz;另一颗BIOS为HD6870状态,此时流处理器为1120个,核心/显存频率为900/4200MHz。由于采用的是双BIOS设计,故能很方便的快速修复损坏的BIOS,真正享受到BIOS“刷不死”技术。需要注意的是启动和关闭一键开核(超频)功能都必须在整机断电后方可操作。
    ● 群众的眼睛是雪亮的
    镭风HD6850 Xstorm显卡自推出以来,受到了无数AMD显卡玩家的热力追捧,我们相信群众的眼睛是雪亮的,下面让我们来看看玩家对这款镭风HD6850 Xstorm显卡的精彩点评。

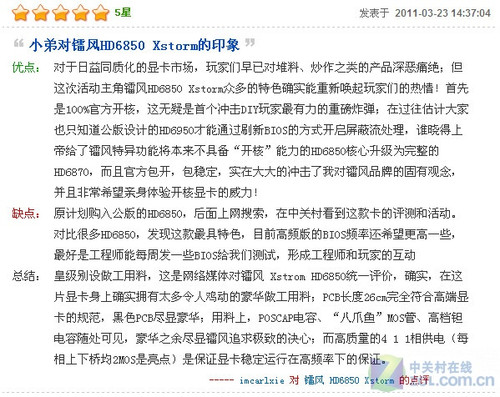

网友对镭风HD6850 Xstorm显卡的点评

网友对镭风HD6850 Xstorm显卡的点评



对镭风HD6850 Xstorm显卡的点评
    说到这一刻,我想最感动的应该是负责镭风Xstorm(极致风暴)显卡研发的14人团队的每一位成员,因为是他们用一年来夜以继日的辛勤研发工作换来了Xstorm系列显卡首场喝彩。下面让我们一起走进这个神秘而强大的镭风Xstorm研发团队的核心研发人物之一:Carl,共同来聊聊开核那点事儿吧。
当一扇幸福之门关闭时,另一扇就会打开。

3万

回帖

225

好友

9万

经验

超级版主

Vampire

威望
506

摄影爱好者论坛顶梁柱传说只有读到博士后的人才可拥有这枚勋章

 楼主| 发表于 2011-3-25 20:21:52 | 显示全部楼层
Xstorm开核那点事儿之荣耀的背后
    ● 所谓的低调就是不露痕迹的高调
    Carl,男,80后,来自江西,现为镭风Xstorm显卡研发工程师核心成员之一,从事DIY行业有近六年经验,为人低调如实,做事认真细致,很有创意也很有将创意变成现实的强大执行力。自Xstorm显卡正式推出以来,Carl一反往日低调的作风,还倾情为大家上演了一场镭风工程师现场刷新HD6850世界纪录的真人秀。



Xstorm驾临 镭风工程师Carl刷新HD6850世界纪录

液氮超频后的成绩截图


镭风HD6850 Xstorm显卡成功刷新HD6850世界纪录

    ● 荣耀的背后刻着一道孤独
    Xstorm显卡推出以来能受到如此广泛的关注,无论是其用心十足的用料设计、创意无限的散热系统,还是它那独门绝技般的一键开核(超频)功能,都迅速得到了广大玩家的高度认可,“诚意之作”、“用心之作”这样的赞美之词可谓不绝于耳。而这一刻,最开心的当然是镭风Xstorm研发团队,最最开心的当属Carl了。
    离别江西南下深圳,Carl和无数怀揣梦想的80后一样渴求在大城市里为自己钟爱的事业作一番建树。为此,从离开江西的那一刻起Carl第一次和家人相距在如此遥远的距离,也是第一次和心爱的人Sugar相隔在不同的城市。
    只身一人来到深圳,在火车站长椅上辗转难眠,又在人才大市场拥挤的人群中汗流满面,顿时让刚刚踏出大学校门的Carl感到了突如其来的压力。Carl只能在夜晚来临的时候找到心灵上的一丝慰藉:回忆童年一起玩耍过的一些伙伴,想念其当年曾经对自己严格要求的物理教师,还有那当时共同许下愿望的Sugar......
    在深圳不怕你资历浅,也不怕你年老或色衰,就怕你没本事没闯劲。在大学时代就是DIY攒机高手的Carl最后决定去试一试板卡研发这个职位。结果这个决定让Carl一直坚持到现在都毫不动摇,用Carl自己的话来说:“我选择,我喜欢”。在这样一个浮躁的时代,又在这样一个浮躁的城市,很少有哪个80后会像Carl这样一直选定一个职业一如既往的坚持六年之久。虽然当时的Carl对板卡研发也仅仅只是一个爱好者的身份,但是Carl并没有放弃学习,无论是工厂的老师傅,还是各种PCB板卡研发资料等等都成为了Carl当时的最爱,所以从那以后孤独和寂寞便成为了Carl在双休日的唯一伴侣。
    随着技术的日益成熟,Carl也逐步进入到板卡研发团队中来,在不断与团队成员或前辈的沟通中Carl逐渐成长为研发团队的核心骨干。而镭风Xstorm(极致风暴)显卡项目则是Carl作为研发主导的呕心沥血之作。
    为了研发镭风Xstorm显卡,Carl与另外13位研发工程师一起夜以继日的全身心投入到Xstorm显卡的研发之中,从Xstorm(极致风暴)显卡的最初构想,到各方收集来自全球约3150位玩家对于Xstorm显卡的奇思妙想,再到第一片Xstorm显卡——镭风HD6850 Xstorm的正式推出,这一切看似短暂,实则漫长。这一年来Carl和其他工程师从未睡过好觉,大家齐心协力,群策群力,共同为Xstorm系列显卡的第一款产品贡献着自己的一份力量。
    可以说正是由于大家的努力才有了镭风HD6850 Xstorm显卡的诞生,才有了大风车散热器经典造型,才有了显卡工作站把手的另类引入,才有了双BIOS设计而秒杀劲敌的一键开核功能的完美实现。。。。。。
当一扇幸福之门关闭时,另一扇就会打开。

3万

回帖

225

好友

9万

经验

超级版主

Vampire

威望
506

摄影爱好者论坛顶梁柱传说只有读到博士后的人才可拥有这枚勋章

 楼主| 发表于 2011-3-25 20:23:05 | 显示全部楼层
Xstorm开核那点事儿之大道至简

    ● 化繁为简 一键开核
    首批用于媒体和玩家测试的镭风HD6850 Xstorm显卡由于需要自行刷新V1.0开核版的BIOS才能打开被屏蔽的流处理器实现由HD6850HD6870的“华丽变身”。考虑到刷新显卡BIOS过程的复杂性,而不便于普通用户操作,从3月16日起,镭风正式出货的HD6850 Xstorm将HD6870(1120SP)BIOS信息写入显卡内,并郑重承诺100%包开核。用户在收到卡后只需要启动显卡上的一键开核按键(GPU Unlocker),就能享受到1120个流处理器HD6870带来的极速性能体验。下面首先就让我们来对比下HD6850常规开核与镭风HD6850 Xstorm一键开核的过程对比。

    HD6850常规开核过程详解
    1、下载最新版的AMD显卡BIOS刷新工具ATI WinFlash软件(如:2.0.1.13版)
    2、下载官方提供的开核版BIOS文件:HD6850KH.bin(镭风官方提供的最新BIOS下载
    3、运行ATI WinFlash软件,点击“Save”(保存)按钮备份一下当前BIOS,以防不测。下载好的ATI WinFlash文件夹别忘了放在桌面上。BIOS放在ATI WinFlash文件夹内。



按照上图的命令进行刷新
    4、打开命令提示符窗口CMD.EXE,这时候键入atiwinflash -unlockrom 0,注意这里的0代表就是关闭BIOS写保护,而非传统意义上1才是关闭写保护。
    5、等待刷新过程完毕,然后重启系统。当然了,这个过程中可千万不能断电。
    6、最后推荐运行一些大型3D游戏、应用程序或拷机工具,确保破解后的系统稳定性。

    镭风HD6850 Xstorm显卡开核过程

轻松开核,只需一键即可
    找到镭风HD6850 Xstorm显卡输出接口位置的一键开核按键(GPU Unlocker),该按键默认状态是按下状态(流处理器为960个,核心/显存频率为775/4000MHz),轻按一下开核按键使之变为弹起状态(流处理器为1120个,核心/显存频率为900/4200MHz)即可轻松完成HD6850华丽变身HD6870的开核过程。


开核前后GPU-Z截图对比

    再来看看开核前后显卡性能对比情况。

    显卡开核前后性能对比柱状图:

3DMARK 11 P模式成绩对比


3DMARK 11 X模式成绩对比

    从对比柱状图来看,开核后的镭风HD6850 Xstorm显卡在性能上确实达到了和HD6870一样的层级,即轻松实现了“HD6850完美开核、华丽变身HD6870”的复杂过程。
    由于AMD现阶段有两种屏蔽流处理器单元的方法:第一种是在GPU内部进行,或者说在基片上,类似Intel处理器锁定倍频的做法,迄今为止尚无法实现破解;第二种是通过显卡BIOS来进行屏蔽。不幸的是,大部分零售显卡都是采用第一种方法进行的,而第二种情况属于极少数,能否找到只能靠RP了。现在,镭风HD6850 Xstorm所设计的一键开核按键(GPU Unlocker),让开核变得更加轻松和容易。在这里我们不得不感谢镭风Xstorm显卡研发工程师的辛勤努力与奇思妙想,镭风HD6850 Xstorm显卡的这一简单而又实在的一键开核功能确实给玩家带来了不少DIY的乐趣,也给他们所购买的Xstorm显卡带来了在性能上实实在在的大幅度提升。
