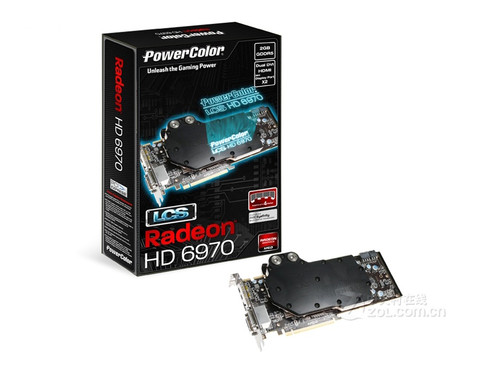

● 迪兰恒进LCS HD 6970显卡规格
进行完拆解和细节展示之后,让我们详细查看这款显卡在芯片与做工用料方面的设计。我们了解到该产品采用了公版PCB,单槽设计(不过双层DVI导致依旧是双槽),出场频率设定为925MHz/5700MHz,比公版频率880/1375MHz(数据频率5.5GHz)高出不少。
迪兰恒进 LCS HD6970 2GB GDDD5显卡PCB设计 迪兰恒进LCS HD 6970显卡采用AMD Cayman XT核心,搭配GDDR5显存构成2GB/256bit规格。显卡提供8+6pin辅助供电接口,配备两个CrossFire桥接接口,支持组建CrossFireX多显卡平台。
迪兰恒进 LCS HD6970 2GB GDDD5显卡GPU核心 迪兰恒进 LCS HD6970核心拥有全规格的1536个流处理器、32个光栅单元、96个纹理单元和256bit内存控制器。AMD在进入统一架构图形核心时代后,一直使用VLIW5线程设计,此次随着Cayman核心的发布由来已久的设计架构被VLIW4线程架构设计打破。
迪兰恒进 LCS HD6970 2GB GDDD5显卡显存颗粒
迪兰恒进 LCS HD6970标配8颗规格为64M*32bit的H5GQ2H24MFR R0C颗粒,构成了256bit/2048MB的组合,公版默认频率高达5500MHz,前文提到迪兰恒进在水冷镇压下更是将频率做出升级。
6+2相豪华供电 核心供电采用CLA1108-4-50TR-R和CLA1108-2-50TR-R耦合电感,两个整合电感共提供6相核心供电使用,而显存方面则采用2颗屏蔽式铁素电感构成。这8相供电,同时搭配PWM/Mosfet整合电源芯片和陶瓷贴片电容组成显卡整体豪华供电设计。
迪兰恒进 LCS HD6970 2GB GDDD5显卡CF金手指
迪兰恒进 LCS HD6970 2GB GDDD5显卡输出接口
这款显卡标配Mini DP *2 + HDMI + DVI *2组合,本次Radeon HD 6900显卡不仅是借口数量上的增加,在接口规范上也应用了现在最新的组合,HDMI 1.4a相对HDMI 1.3a能够提供3D立体视频输出,而DP 1.2更是单接口实现两台2560*2048分辨率。
|
