● 崩盘王HD5770拆解评测

       前段时间热映的《让子弹飞》这部影片，从一个绝对没理的点“买官”开始，县长买官目的只为了上任后和当地恶霸同流合污捞钱，欺压百姓。而土匪张麻子进入鹅城的目的恰恰是为了改变这个长久以来的无耻规则。正如麻匪头子所说：“老子来了就做三件事，公平！公平！还是他妈的公平！”
       如果你将这部电影对应到市场中进行分析，应该不难想象麻匪会要公平，消费者需要的则是真实，一场真实的促销，一场由优秀产品发起的酣畅淋漓的性价比大战，才是挑动显卡市场众多厂商和消费者神经的优惠。而今天我们面对的RV840芯片下的HD5770产品价格却被出人意料之外的定在799元（同时返现100元，实际支付699元），这也许正是消费者想要的公平。

       799元再返现100元，这既不属于中高端显卡应该涉足的价格段，也不属于低端显卡市场被认可的价格段。但是景钛通过巧妙的产品定位让这款显卡在同一价格段中毫无对手，这就是我们今天即将测试的定价为799元人民币的景钛HD5770毁灭版显卡。笔者猜测这个价格触动了太多竞争对手与芯片供应商的要求，所以景钛将价格定在799元，同时返现100元来体现产品性价比。
       这是一款低价但是在做工和规格方面没有缩减的显卡，景钛通过优化设计PCB布局让这款产品在这个价格段，可以认为是一种重视最大化重视用户体验的行为。

Radeon HD5770核心特性

       从图片中我们看到，Radeon HD5770核心可以说定位精确，首先是其1.36TFLOPS的运算能力，为达到这种运算能力，Radeon HD5770使用了上代高端卡Radeon HD4870一样的800个流处理器，不同之处在于HD5770的流处理器执行效率更高，频率也更高，同时ROP单元数量和高端卡HD5830一致达到16个，完全满足玩家对高画质下的游戏需求。

景钛HD5770毁灭版显卡包装

       在GTX560为NVIDIA带来人气却无法带来买气时，在GTX460看似风光却无法触及999元以下市场时，在GTS450只有128个流处理器无法有效抗击HD5770时，这款产品的市场价值自然得到凸显。现阶段699元价格段正是AMD显卡较为缺失的，也是消费者最为关注的。

吸血大魔王

● 景钛HD5770毁灭版拆解       通过前文分析我们已经了解到，创造极高的性价比是景钛推出这款显卡的核心诉求，那么这款产品在追求首要目标时做了哪些妥协或者说成本精简，这些因素会影响到平常使用吗？现在就让我们开始对这款产品进行拆解测试分析，看看这款显卡在供电和规格方面相对与公版产品有什么不同。

景钛HD5770 毁灭版显卡正面


景钛HD5770 毁灭版显卡核心与显存

       景钛HD5770 毁灭版搭配了铝制散热块+大尺寸静音风扇的组合，对于这款发热量和功耗都非常之低的显卡来说，这样的散热方案足够使用。供电方面3项供电搭配大量MOSFET管也让每项供电的电流承受能力更强。

景钛HD5770 毁灭版基本信息

       景钛HD5770 毁灭版采用了最新40nm工艺制程的AMD Radeon RV840核心，默认核心频率为850MHz，800个Streaming Processor处理单元，完整支持DirectX 11、Shader Model 5.0以及Eyefinity和Stream等技术，另外，支持第二代高清解码技术UVD2，对于组建HTPC看高清影片是一个不错的选择；支持二代Powerplay节能技术，更冷静且省电。

景钛HD5770 毁灭版显卡PCB

景钛HD5770 毁灭版显卡供电部分

       景钛HD5770 毁灭版显卡在PCB布局方面基本参照了公版设计，作为一款非公版产品，景钛HD5770 毁灭版显卡采用了和公版相似的布局，不过在供电方面选择了2+1项供电方案，每一项核心部分供电则做了加强，MOSFET数量上升到4颗，电容还是选择了固态电容方案没有改变，不过在用料细节上和之前的产品有一定区别。

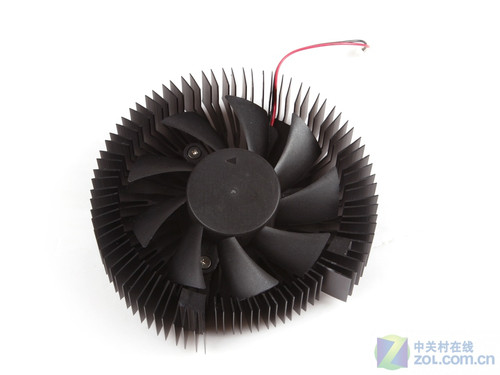

景钛HD5770 毁灭版显卡散热器


散热器底部与供电散热块

       我们看到显卡散热器也使用了相对简单成本较低的方案，这种开放式铝制散热器能够有效导出核心热量，但是散热器整体热容量偏小。这样相对于公版有一定差异，但是完全足以应对RV840的耗电和发热。不过在实测中这款显卡散热器噪音较大，需要用户重视。
       显卡采用现代高速DDR5显存颗粒，850/1200MHz的额定频率完全与公版相同，而1024MB/128Bit显存规格也显示了它的性价比没有添加任何水分。

景钛HD5770 毁灭版显卡输出接口

       输出方面， 景钛HD5770 毁灭版提供了双DVI+Mini HDMI输出借口组合，DVI接口可以直接满足目前的大部分显示器的要求，HDMI接口则为高清视频、组建HTPC提供了极大的方便。

吸血大魔王

● 测试系统软、硬件环境　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件
环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7-870 OC3.5GHz
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（ 单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代双通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板	GIGABYTE GA-P55-UD4
	（Intel P55 + ICH10R Chipset）

显示卡
	AMD 产 品
	Radeon HD 5770
	（RV840 / 1024MB / 核心:850MHz / Shader: 850MHz / 显存:4800MHz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）



Apacer猎豹6GB DDR3-1600套装

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

　　●
测试系统的软件环境
        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
　　● 测试系统的软件环境

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1120）
显卡驱动
	AMD Catalyst for Win7
	（WHQL / 版本号 10.10）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件	3Dmark 06
	Futuremark / 版本号1.10
	3Dmark Vantage
	Futuremark / 版本号1.01
3D游戏 测试项目
	DirectX 9游戏
		Call of Duty 6：Modern Warfare 2
		Activision / 版本号 1.0
		Lefr 4 Dead
		EA / 版本号1.0
	DirectX 10游戏	Company of Heroes
		Relic / 版本号1.7.1
		Crysis
		Crytek / 版本号1.2.1
	DirectX 10.1游戏	Farcry 2
		Ubisoft / 版本号 1.0
		Tom Clancy's H.A.W.X
		Ubisoft / 版本号 1.0
	DirectX 11游戏	Heaven Benchmark
		UNIGINE / 版本号 1.0
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.0.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

● 景钛HD5770 毁灭版显卡性能测试成绩       在平台搭建完成后，我们使用了常用的性能测试软件和游戏对景钛HD5770 毁灭版显卡的默认性能进行了考核结果如下。

景 钛 H D 5 7 7 0  毁 灭 版 显 卡
理 论 性 能 测 试
3Dmark 06
1280*1024 NA AA / NA AF	15318
1920*1200 NA AA / NA AF	12987
1920*1200 4X AA / 16X AF	10711
2560*1600 NA AA / NA AF	10307
2560*1600 4X AA / 16X AF	8007
3Dmark Vantage
Performance	11024
High	6567
Extreme	4639
DirectX 9 游 戏 性 能 测 试
Call of Duty 6：Modern Warfare 2
1920*1200 NA AA / NA AF	101.9
1920*1200 4X AA / 16X AF	80.0
2560*1600 NA AA / NA AF	74.1
2560*1600 4X AA / 16X AF	60.7
Left 4 Dead
1920*1200 NA AA / NA AF	129.7
1920*1200 4X AA / 16X AF	101.5
2560*1600 NA AA / NA AF	87.5
2560*1600 4X AA / 16X AF	69.4
DirectX 10 游 戏 性 能 测 试
Company of Heroes
1920*1200 NA AA / NA AF	86.7
1920*1200 4X AA / 16X AF	70.4
2560*1600 NA AA / NA AF	59.9
2560*1600 4X AA / 16X AF	47.4
Crysis
1920*1200 NA AA / NA AF	20.9
2560*1600 NA AA / NA AF	12.6
DirectX 10.1 游 戏 性 能 测 试
FarCry 2
1920*1200 NA AA / NA AF	56.7
1920*1200 4X AA / 16X AF	41.9
2560*1600 NA AA / NA AF	38.5
2560*1600 4X AA / 16X AF	27.4
Tom Clancy's H.A.W.X
1920*1200 NA AA / NA AF	58
1920*1200 4X AA / 16X AF	28
2560*1600 NA AA / NA AF	40
2560*1600 4X AA / 16X AF	21
DirectX 11 游 戏 性 能 测 试
Heaven Benchmark
1920*1200 NA AA / NA AF	23.6
2560*1600 NA AA / NA AF	15.0
S.T.A.L.K.E.R.:Call of Pripyat
1920*1200 NA AA / NA AF	38.6
2560*1600 NA AA / NA AF	22.1

       如上的测试成绩显示这款显卡能够应付超高分辨率超高画质下的DX9和DX10游戏，DX11游戏方面RV840核心也达到了渲染性能与几何性能的最佳统一。通过本站更多的HD5770测试大家可以看出这款显卡在1920*1200分辨率下完全足够应对当前热门的DX11游戏。
     观点：

[景钛 HD5770(HD-577X-ZHL)毁灭版 产品详细]4）景钛HD5770 毁灭版显卡

       景钛HD5770 毁灭版显卡借助于AMD定位出色的RV840核心，将更高的性价比和性耗比带给用户，同时在显示输出端口等不必要的地方严格控制成本，最终将售价控制在799元，在此价格上再返现100元。

       值得一提的是近期NVIDIA中端性能级产品GTS450价格僵持不变，而和GTS450性能相当的HD5770价格不断下降，特别是我们本次评测的景钛HD5770毁灭版显卡在众多HD5770显卡中表现最为抢眼。

优势：搭载40nm工艺RV840核心，定位准确；
　　  极低的销售价格造就了极高的产品性价比；
　　  供电与散热改进有利于降低成本为用户提供更多选择。

劣势：相比公版HD5770输出端口设计，缺少DisplayPort接口。
