3米长镀金接口 影驰豪华HDMI线材拆解

吸血大魔王

无后顾之忧 影驰豪华HDMI线材拆解
    对于很多朋友来讲，选择Full HD是选择一种高品质的生活态度，而随着HDMI 1.4接口的迅速普及，使得搭建高清平台更加方便快捷，当我们在用高清电视输出的时候，借助HDMI线就使我们的连线操作变得简单了许多。不过可能有时候也会出现这样的尴尬境界——HDMI线不够长、容易氧化甚至屏蔽不到位。为了解决这些“顽疾”，著名显卡制造商影驰推出了首款豪华镀金HDMI 1.4线材为玩家解决了后顾之忧。

影驰 3米豪华版HDMI线

    上图为GALAXY商标的HDMI 1.4线。值得注意的是，产品包装相当豪华，线材标称长度达到了3米，而普通的HDMI线大多只有1米。

细节特写

    HDMI线的两头都设计了固定性抗电磁干扰(RFI和EMI)双磁环设计, 有效消减长距离外部环境产生的磁场串扰，传输效果更清晰逼真和降低电流突然变大可能导致的损坏。
    HDMI线表面设计了高密度尼龙网，以防磨损，也更难以被折断。内部采用了罕见26AWG无氧铜导体，同时HDMI线采用了24K镀金接口，增加了保护套，防止氧化受潮。值得注意的是，接口柄也采用了顶级锌合金一体压接设计，这也是市面目前最为豪华的HDMI线材。

影驰HDMI线材接口部分，才用了24K镀金设计。

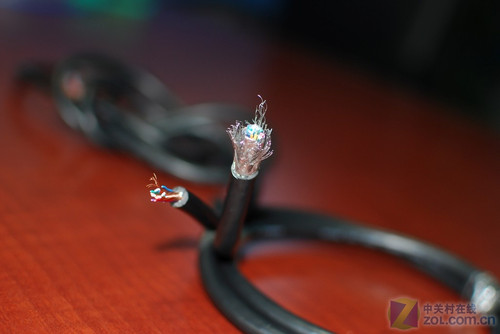

HDMI线设计了多层高覆盖率镀锡导体编织网和双层铝箔屏蔽

    剥下最外层尼龙网和橡胶外皮，可看到HDMI线设计了多层高覆盖率镀锡导体编织网和双层铝箔屏蔽，是高端设备的首选材质。第一屏蔽层紧贴橡胶外皮，24×9镀锡导体编织网组成，包裹了内层信号线；第二层由金属丝网和金属箔层包裹而成；呈淡金色的第三屏蔽层则包裹最里层26AWG无氧铜导体信号线，同样采用金属箔和金属丝组成。一共4层屏蔽设计也可意味着受干扰可能性非常得小，更适合极致追求和要求苛刻的场合。

全球唯一使用高纯度26AWG专业无氧铜(OFC)导体及镀锡铜环保焊接工艺

    此款HDMI线材最大的卖点莫过于里层信号线，全球唯一使用高纯度26AWG专业无氧铜(OFC)导体及镀锡铜环保焊接工艺，确保了长距离的信号传输最佳效果的信号传输。
    从此款HDMI线的抗氧化性更好的镀金接口、锌合金柄设计，防电流突然变化的双磁环设计，以及防磨损、折断尼龙网设计和多层屏蔽设计可以看出，它显然要比常见的HDMI线更出色，同时3米长度也更适合对HDMI线要求比较高的场合。准备搭建高清平台的朋友不妨关注下。
