● 软件助性能起飞 北影GTS250阿波罗评测

    作为近期活跃在显卡市场上的重要品牌，北影用自己的实力迅速铺开货源和产品线，为消费者提供了大量性价比更好的产品。可能很多读者对这个品牌还处在认知阶段，实际上北影显卡是全球最大的显卡生产厂商“同德”全资打造的新势力显卡品牌，同时北影也拥有一套完整的“全国联保”服务。

    今天北影为我们带来的是一款全新的GTS250显卡，它虽然使用了经典的G92核心，在性能和规格上已经没有挖掘潜力，但是北影随这款显卡附送的“Airport超频软件”，在很大程度上提升了这款显卡的性能和可玩性。

北影GTS250阿波罗II D3版显卡

    历数我们所熟知的众多中高端显卡，没有一款核心能像NVIDIA发布的G92这样经典不衰，从2007年10月29日最初版本Geforce 8800GT发布至今，高产的G92核心创造了无数经典产品，并长期控制中高端市场。

    在将近3年的时间中，G92核心的制造工艺从成熟的65nm演变为更加注重节能的55nm工艺，核心频率也提高到Geforce GTS250所能达到的738MHz，除了让人羡慕的性能之外还有什么能引起我们的关注……在近期，很多厂商意识到显卡辅助软件也是一项重要的创新，而北影的创新则是其自主开发的“Airport超频软件”。

Airport超频软件界面

    在超频方式上，可采用刷BIOS和软件超频两种，一般用户采用软件超频即可，目前rivatuner、nvidiaInspector等软件都可以支持NVIDIA显卡的超频，但是大多数超频软件功能比较单一。近日同德旗舰北影显卡推出了Airport超频软件，支持北影全系列显卡，提供比其他超频软件更丰富的功能。

    北影Airport超频软件可自动检测当前北影显卡的最新驱动程序，方面用户重新安装和更新驱动程序。另外，Airport软件开机设置功能也比较丰富，也可设置退出自动保存硬件状态。北影Airport超频软件界面清晰、功能丰富，即使以前没有接触过超频的用户也能轻易上手操作。

吸血大魔王

● 北影GTS250阿波罗II做工赏析

    北影GTS250阿波罗II采用非公版黑色PCB加双热管散热器设计，为玩家带来一份节能和静音体验，同时借助G92核心高效优化充分等特点，北影GTS250阿波罗II显卡在性能和功耗方面达到了非常难以掌控的设计平衡。

    这款显卡在供电部分使用了铝制散热片辅助MOSFET管降低温度，显卡PCB板安装了防变形加固条。显卡整体设计不但提供了超频空间，同时用户在日后使用中更为稳定放心。

北影GTS250阿波罗II显卡正面

北影GTS250阿波罗II显卡背面

    北影GTS250阿波罗II显卡使用了非公版第三方风扇的搭配方案。显卡整体做工大气，供电部分可以有效降低能耗，双热管双风扇散热器为GPU提供了良好的运行环境，同时降低使用噪音。

北影GTS250阿波罗II显卡散热器

    北影GTS250阿波罗II显卡为用户提供了自行设计的双风扇热管解决方案，同时我们看到这款散热器使用了热管直触设计。散热器由吸热底、铝鳍及热管构成，其中5跟热管起到吸热和导热的作用，高密铝鳍起到散热作用。北影GTS250阿波罗II显卡散热器29片185mm的散热片几乎覆盖整张显卡。8CM温控风扇，风量达到35CFM，风扇使用了防尘设计，可单独拆下更换。

    GPU核心部分采用了H.D.T.（热管直触）技术，这样能够以最快的速度将核心产生的热量转移到散热鳍中。同时扣Fin工艺精湛的铝鳍能够快速在冷风作用下将自身吸收的热量释放。随着散热器工艺设计的提升，CPU散热器越来越多的采用热管直接接触核心设计，这样的好处是零距离接触热管，其次热管导热更快，弊端就是要求吸热底研磨要平。

北影GTS250阿波罗II显卡PCB

    北影GTS250阿波罗II显卡基于G92-426-B1核心，核心采用55nm工艺制程，拥有完整的128个流处理器，7.54亿个晶体管，核心支持DX 10.0和SM 4.0特效，支持Phsyx物理引擎、CUDA并行运算。这款核心代表了G92家族最高规格和最平衡设计，同时拥有出色的通用计算能力，可以在日常操作中优化很多软件的运行速度。


北影GTS250阿波罗II显卡供电

    供电部分，北影GTS250阿波罗Ⅱ采用了3+1相分离式供电设计，单6PIN电源辅助输入。用料上，配置了高品质全固态电容和全密闭铁素体电感，用料豪华保证供电的稳定性，利于在网吧复杂的情况下长久使用。

    显存采用单独一相供电，一上一下的MOS管设计，最大提供30A电流。两相核心供电，最大提供90A电流（以3D状态，核心电压1.2V计算，最大提供108W的电力供应，此外一相显存供电能提供30W供应），足够满足20%以上的超频电力供应余量。

北影GTS250阿波罗Ⅱ显卡输出接口

    北影GTS250阿波罗Ⅱ显卡标配DVI + D-Sub + HDMI的组合，这样的组合不仅能够满足普通用户在终端显示设备上的选择，同时在HTPC和高清用户方面，HDMI接口的引入能够更加方便高清欣赏。而镀金设计除了美观大方之外，还提供了更好的抗氧化腐蚀能力。
    在HDMI接口上方我们看到了精心设计的小螺丝，这颗小螺丝的作用是保证HDMI接口接地，接地可以更有效的屏蔽、过滤干扰，使输出信号更纯净。这也是全球EMI标准的要求之一。

吸血大魔王

● 北影GTS250阿波罗Ⅱ显卡基本信息展示

    在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试北影GTS250阿波罗Ⅱ显卡的基本信息。

北影GTS250阿波罗Ⅱ显卡GPU-Z信息

    在GPU-Z信息测试中，软件识别出了这款产品的基本情况，我们可以看到它使用了集成完整128个流处理器的G92核心，55nm工艺（GPU-Z识别出错）、7.54亿个晶体管。北影为了给用户留出超频空间，将这款显卡的额定频率定在675/1620/2000MHz。这个频率低于公版设定的738/1890/2200Mhz。

    显存方面，GTS250冰龙节能版显卡使用了256位显存控制器，相对于最初的Geforce 8800GTX显卡的384位显存控制器减小了芯片面积，降低芯片是生产成本和功耗，但是搭配高速DDR3显存之后，最终显存带宽还是达到了64.0GB/s。

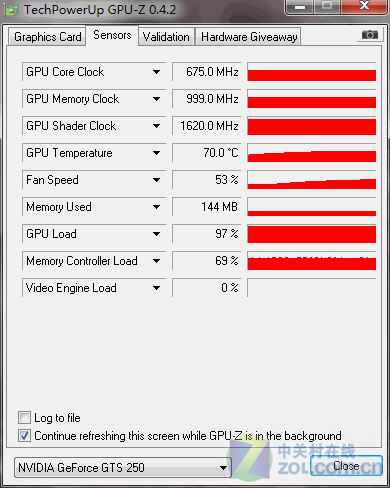

北影GTS250阿波罗Ⅱ显卡GPU-Z信息

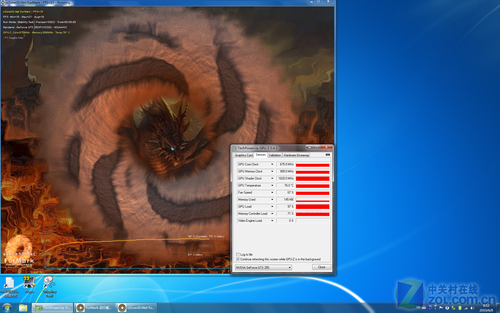

    在传感器页面，我们看到了这款显卡的传感器能够准确识别显卡的工作状态。我们用Furmark做了一个简单的3D负载，发现传感器对于温度的检测非常准确，GPU核心也支持频率自适应变化以降低功耗，风扇转速也能够正常侦测。

北影GTS250阿波罗Ⅱ显卡EVEREST信息

    上图是EVEREST软件检测结果，我们选择“图形处理器”，得到了这款显卡的相关信息。EVEREST软件的检测结果和GPU-Z完全吻合。我们可以看到这款显卡支持频率等级调节，也就是说在2D和轻3D负载中，这款显卡频率将会发生自动下调。这是节能版GTS250的设计特性，在日常使用中能够因为环境变化为用户提供较为安静节能的使用体验。

吸血大魔王

● 着色器计算能力与温度和稳定性检测

    我们使用了SiSoftware Sandra 2010版软件来检测这款显卡所搭载的GPU理论浮点吞吐量。这个测试可以检测GPU的Shader单元运算能力，虽然它是面向通用计算程序设计的，但是在一些较为高端的对Shader负载较重的游戏如Crysis中，Shader单元运算能力强的显卡可以有更强劲的发挥和更小的性能衰减。

    需要注意的是这里检测的仅是理论浮点值，实际运算环境中将会包含大量跳转嵌套分支等指令，只有运算器组织得当的GPU，才能有效避免理论值的大幅度衰减。测试能够对不同的GPU核心自适应选择最佳的编程接口，所以测试结果无论是对于NVIDIA还是AMD都比较公正。
    我们使用的版本号是16.36.2010，测试方法是进入程序后，选择界面中的Benchmark工具，然后选择GPGPU Processing项目。

北影GTS250阿波罗Ⅱ显卡 SiSoftware Sandra GPGPU检测

    在所列出的几个对比测试中，我们看到北影GTS250阿波罗Ⅱ显卡的单精度Shader型浮点性能和老版本的G92核心9800GTX+几乎相当，这印证了高频率所带来的性能。

    SiSoftware Sandra GPGPU检测中的双精度Shader型浮点不是严格限定必须支持双精度才能进行，在遇到不支持双精度的显卡时，Shader型浮点可以用单精度来模拟双精度运算，但是此时难免带来性能衰减。北影GTS250阿波罗Ⅱ显卡所搭载的G92核心就遇到了这个问题，模拟双精度Shader型浮点的运算能力无法和GT200芯片的GTX260+原生双精度能力相比。

    在正式图形性能测试开始之前我们对北影GTS250阿波罗Ⅱ显卡的稳定性也做了测试，使用的软件是大家公认的也是最为常用的Furmark，版本号1.8.0。

北影GTS250阿波罗Ⅱ显卡 Furmark稳定性测试

    FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。

    通过测试我们看到这款显卡的散热器发挥出了较强的性能，和其他显卡的温度曲线不同，北影GTS250阿波罗Ⅱ显卡温度上升较为平滑，测试起始温度51度，最高没有超越77度。这种超越公版显卡的表现和双热管直触式散热器的热容量较大是有一定关系的。

吸血大魔王

性能测试的硬件、软件平台状况
　　● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件 环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7-975 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	G.SKILL F3-12800CL9T-6GBNQ 2GB*3
	（SPD:1600 9-9-9-24-2T）
主板	ASUS P6T Deluxe
	（Intel X58 + ICH10R Chipset）
显示卡
	NVIDIA 产 品
	北影GTS250阿波罗Ⅱ
	（G92 / 512MB / 核心OC:738MHz / ShaderOC:1836MHz / 显存OC:2200MHz）
硬盘	Western Digital Caviar Blue
	（640GB / 7200RPM / 16M缓存  / 50GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

G.SKILL F3-12800CL9T-6GBNQ

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组、电源供应器、CPU散热器均由COOLIFE玩家国度俱乐部提供，COOLIFE玩家国度俱乐部是华硕（ASUS）玩家国度官方店、英特尔（Intel）至尊地带旗舰店和芝奇（G.SKILL）北京旗舰店，同时也是康舒（AcBel）和利民（Thermalright）的北京总代理。

　　● 测试系统的软件环境

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1120）
显卡驱动
	ForceWare for Win7
	（WHQL / 版本号 196.21）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件	3Dmark 06
	Futuremark / 版本号1.10
	3Dmark Vantage
	Futuremark / 版本号1.01
3D游戏 测试项目
	DirectX 9游戏
		Call of Duty 6：Modern Warfare 2
		Activision / 版本号 1.0
	DirectX 10游戏
		Crysis
		Crytek / 版本号1.2.1
	DirectX 10.1游戏	Farcry 2
		Ubisoft / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.0.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

● 北影GTS250阿波罗II测试总结

    我们对这款显卡的性能进行了简单的单项测试。在测试之前，我们针对这款显卡的做工和散热设计，使用了北影提供的Airport超频软件对其进行了超频设置。

    北影Airport主面板，可以识别当前平台显卡的显示核心和安装的驱动版本，并可监控当前显卡的核心温度和散热风扇的转速，以及核心频率、流处理器频率、显存频率的数字，方面用户了解当前显卡的工作状态。

    北影Airport可通过滑块自由调节显卡的核心工作频率、流处理器频率和显存频率，面板右边可清晰显示当前调节的频率数值，在默认状态下，核心频率和流处理器频率为锁定的联动状态，通过解锁按钮可以解锁。在调节好工作频率后，只需按面板左下方的“应用”按钮就可保持并导入当前的设置频率。

    北影Airport可以对用户不同频率的超频状态进行方案保存，如用户可设置“10%”、“20%”不同幅度的超频方案，并随时转换不同超频方案。且通过“默认”按钮可以恢复到该显卡的初始频率。北影Airport支持风扇调速功能，可实时调节当前显卡风扇的转速，且北影Airport可打开曲线监控面板，可监控显卡核心温度、工作频率。

    最后我们在没有调节电压，风扇转速自动的情况下，将这款显卡的频率调为NVIDIA公版GTS250默认的738/1890/2200Mhz。在此基础上，我们进行了单卡性能测试，结果如下。

GTS250冰龙节能版
理 论 性 能 测 试
3Dmark 06
1280*1024 NA AA / NA AF	16564
1920*1200 NA AA / NA AF	13371
1920*1200 4X AA / 16X AF	8749
3Dmark Vantage
Performance	8690
High	5078
Extreme	3235
DirectX 9 游 戏 性 能 测 试
Call of Duty 6：Modern Warfare 2
1920*1200 NA AA / NA AF	76.8
1920*1200 4X AA / 16X AF	65.1
DirectX 10 游 戏 性 能 测 试
Crysis
1920*1200 NA AA / NA AF	17.9
DirectX 10.1 游 戏 性 能 测 试
FarCry 2
1920*1200 NA AA / NA AF	42.0
1920*1200 4X AA / 16X AF	32.2

    本人观点：
    在Fermi架构的GTX400暂时无法情况下触及到1000元以下产品线时，北影推出的新产品——北影GTS250阿波罗II可以有效阻止AMD对于NVIDIA低端市场的蚕食。同时这款显卡搭配的北影Airport软件为用户挖掘显卡性能提供的方面。

北影GTS250阿波罗II显卡

　　北影GTS250阿波罗II显卡在低于其他GTS250价格相等的699元价位上提供稳定的性能发挥和更重视用户使用体验的设计思路，这是我们对这款产品最深刻的印象。
    无论是全固态电容，全封闭电感和加强的MOS管设计还是为显卡保证HDMI接口接地，这款显卡的做工细微之处透露着北影对于显卡的严格要求和实力体现。这款显卡最后在Airport软件的帮助下以公版频率完成了所有测试，在一定程度上证明了其做工和散热足够满足20%以上的超频电力供应余量。

优势：基于代号G92的55nm工艺的经典核心，性能强劲价格实惠；
　　    散热器设计出色，静音效果为用户考虑周到；
　　    在目前的价位中提供如此性能，值得用户考虑。

劣势：供电元件前置设计可能会影响输出信号品质。
