价格低才是王道 景钛HD5550拆解+简测

吸血大魔王

● HDPC最佳选择 景钛HD5550实物拆解

   把握了中国广阔的市场，也就在一定程度上控制了全世界市场的脉搏，伴随着中国经济的飞速增长和居民消费能力的提升，这已经成为各大芯片厂商的共识。无论是NVIDIA还是AMD都会推出一些特供给中国市场的芯片，而今天我们有幸看到搭载代号为Redwood的低端市场显卡HD5550再次走入中关村在线显卡频道。

    在之前的很多评测中我们已经了解到，R800架构具备非常强劲的伸缩延展能力，由于其内部的SIMD Core单元可以非常容易地搭配或削减，所以AMD在高端产品已经控制市场后，用最快速度填补了中低端市场的空白，将DirectX 11这个抽象而又高端的技术，以低于500元的价格带入寻常百姓家。而AMD的这一神秘武器，正是今天我们要做评测的Radeon HD 5550显卡。
    Radeon HD 5550就是为了填补499元价位空缺的产品，同时在核心硬件规格上缩减了80个流处理器和4个纹理单元。不仅如此，在频率上Radeon HD 5550相比Radeon HD 5570也有所降低。不过AMD在Radeon HD 5000系列上引以为傲的DirectX 11 API、Eyefinity和Stream等技术，Radeon HD 5550悉数继承。

景钛HD5550（HD-555X-YA）显卡与包装

    今天登陆中关村在线显卡频道评测室的是由景钛送测的HD5550白金版显卡，这是一款非公版HD5550显卡，它的目标是力争在做工、功耗和性能上达到平衡，同时轻盈小巧的身材也让这款显卡在节能方面更胜一筹。同时最新的高清解码引擎和3屏输出特性，让这款显卡成为HTPC用户组建高清系统的搭档。

AMD Radeon HD 5550 及 对 位 产 品 规 格 (ZOL 显 卡 频 道)
显卡型号	Radeon HD 5670	Radeon HD 5570	Radeon HD 5550	Radeon HD 5450	GeForce GT 240	GeForce GT 220
市场定价	699元	599元	499元	399元	599-799元	399-699元
GPU工艺	40 nm	40 nm	40 nm	40 nm	40 nm	40 nm
GPU晶体管	6.27 亿	6.27 亿	6.27 亿	2.92 亿	7.27 亿	4.86 亿
着色器数量	400	400	320	80	96	48
着色器组织	(1D+4D) *80	(1D+4D) *80	(1D+4D) *64	(1D+4D) *16	1D *96	1D *48
ROPs数量	8	8	8	4	8	4
纹理单元数量	20	20	16	8	32	16
核心频率	775 MHz	650 MHz	550 MHz	650 MHz	550 MHz	625 MHz
着色器频率	775 MHz	650 MHz	550 MHz	650 MHz	1340 MHz	1360 MHz
理论计算能力	620 GFLOPs	520 GFLOPs	352 GFLOPs	104 GLOPs	386 GFLOPs	196 GFLOPs
等效内存频率	4000 MHz	1800 MHz	1600 MHz	1600 MHz	3200 MHz	1580 MHz
内存位宽	128 bit	128 bit	128 bit	64 bit	128 bit	128 bit
内存带宽	64.0 GB/s	28.8 GB/s	25.6 GB/s	12.8 GB/s	51.2 GB/s	25.3 GB/s
内存类型	GDDR5	GDDR3	GDDR3	GDDR3	GDDR5	GDDR3
内存容量	512 MB	1024 MB	512 MB	1024 MB	512 MB	512 MB
DX版本支持	11	11	11	11	10.1	10.1
HD视频技术	Avivo HD	Avivo HD	Avivo HD	Avivo HD	PureVideo HD	PureVideo HD
通用计算接口	Stream	Stream	Stream	Stream	CUDA	CUDA

    作为中国特供的Redwood核心，AMD精心设计了它的各项规格，这让HD5550显卡颇具吸引力。同时完全开放板型设计，不限制公版规格，也让各家厂商得以自由发挥，在芯片规格相同的情况下开发自己的特色产品。
    下面就让我们进入简单的静态评测阶段，来分析这款显卡的做工用料，同时查看景钛 HD5550（HD-555X-YA）的核心规格，看看它有哪些鲜明的特点。

吸血大魔王

● 景钛 HD5550（HD-555X-YA）细节赏析
    景钛 HD5550（HD-555X-YA）采用了40nm新工艺制程，核心研发代号为Redwood，320个Streaming Processor处理单元，完整支持DirectX 11、Shader Model 5.0以及Eyefinity和Stream等技术。


景钛 HD5550（HD-555X-YA）显卡散热器

景钛 HD5550（HD-555X-YA）显卡正面

    景钛 HD5550（HD-555X-YA）显卡使用了完整的PCB板型，这样可以有效提升产品档次，同时为GPU核心和显存颗粒提供稳定的电气性能。同时这款显卡使用了体积足够大的铝制散热器，及时这颗核心发热足够低，但是景钛依然做工严谨。

景钛 HD5550（HD-555X-YA）显卡背面

景钛 HD5550（HD-555X-YA）显卡核心

    Radeon HD 5550标配的Redwood为台积电采用40nm工艺制造，其由6.27亿晶体管构成，拥有320个流处理器、8个光栅处理器和16个贴图单元。最重要的是，核心代号为Redwood的Radeon HD 5550能够完整支持DirectX 11 API和Shader Model 5.0。

    这款核心的特性不仅在3D表现上能够完美呈现DirectX 11所带来的图像渲染技术，还能够完整实现DirectX 11新加入的Tessellation、DirectCompute 5.0等。AMD独有的Stream并行处理技术和Eyefinity宽域技术，并没有因为Radeon HD 5550定位低端而省略。

景钛 HD5550（HD-555X-YA）显卡显存

    景钛 HD5550（HD-555X-YA）显卡搭配了三星GDDR2颗粒，组成了512MB/128bit的显存规格，显卡默认频率为550/800MHz。显存颗粒编号为K4N51163QZ-HC25，额定原始频率为400MHz，等效频率达到800MHz。


景钛 HD5550（HD-555X-YA）显卡供电

    景钛 HD5550（HD-555X-YA）显卡采用了非公版设计，该显卡采用核心与显存独立的供电方案，用料上该显卡搭配了高品质电容，为显卡长期稳定的工作提供了有利的保障。显卡核心使用一项供电，搭配一个电感和三个MOSFET管，电容方面使用了蓝色的OCRZ电容，这种OCRZ固态电容出自台系大厂立隆，从参数上看这种电容性能与日系的相当，甚至在阻抗等某些单项上还要强于日系。
。

景钛 HD5550（HD-555X-YA）显卡输出端口

    输出方面，景钛 HD5550（HD-555X-YA）显卡提供了VGA+DVI+HDMI的输出接口设计，通过转接头可满足大众用户的使用需要。显卡输出接口采用了导热槽设计，可以将热量充分排出，达到了更好的散热效果。按照包装盒上的介绍，AMD提供的VGA+DVI+HDMI输出方案中，VGA和HDMI没有共用一个通道，也就是说这款显卡可以实现Eyefinity三屏输出。这是一个非常难得的特性，因为NVIDIA的三口输出方案，实际上只能同时连接两台显示器。

吸血大魔王

● 景钛 HD5550（HD-555X-YA）显卡信息展示
    在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试景钛 HD5550（HD-555X-YA）显卡的基本信息。

景钛 HD5550（HD-555X-YA）显卡GPU-Z信息

    在GPU-Z信息测试中，软件识别出了这款产品的基本情况，但是由于GPU-Z对HD5550的支持较差，很多重要信息没有得以显示。但是重要的核心和显存频率还是被识别出来。值得一提的是在测试平台上的表现让我们了解到景钛 HD5550（HD-555X-YA）显卡搭配的散热器非常静音，温度控制能力也优于高端显卡。

    显存方面，HD5550使用了128位显存控制器以减小芯片面积，降低芯片是生产成本和功耗，虽然显存内部原始频率仅为400MHz，但是等效频率达到800MHz，所以最终显存带宽达到了12.5GB/s，这个带宽对于一款低端显卡已经足够使用，特别是在高清解码过程中，高速的显存带宽是无法带来性能提升的。

景钛 HD5550（HD-555X-YA）显卡GPU-Z信息

    在传感器页面，GPU-Z测试得到的信息也非常遗憾，唯一显示的两个频率参数似乎还是错误的，我们也希望GPU-Z的下一个版本能够对HD5550芯片提供更好的支持。

景钛 HD5550（HD-555X-YA）显卡EVEREST信息

    上图是EVEREST检测结果，我们首先选择“图形处理器”，但是由于软件版本限制没有检测到可用信息。我们换用“GPGPU”页面，得到了这款核心的通用计算能力。比较重要的几个和图形相关的参数，核心频率：550MHz，4个SIMD处理器簇，原始内存频率400MHz（等效800MHz），本地显存总量512MB。AMD在低端产品中削减的双精度运算单元，不过其他芯片特性还是得以保留下来。这款显卡的显存容量可以通过Hypermemory技术扩展到1024MB。

吸血大魔王

● 着色器计算能力与温度和稳定性检测

    我们使用了SiSoftware Sandra 2010版软件来检测这款显卡所搭载的GPU理论浮点吞吐量。这个测试可以检测GPU的Shader单元运算能力，虽然它是面向通用计算程序设计的，但是在一些较为高端的对Shader负载较重的游戏如Crysis中，Shader单元运算能力强的显卡可以有更强劲的发挥和更小的性能衰减。

    需要注意的是这里检测的仅是理论浮点值，实际运算环境中将会包含大量跳转嵌套分支等指令，只有运算器组织得当的GPU，才能有效避免理论值的大幅度衰减。测试使用的编程接口会随着芯片特性自适应变化，所以测试结果无论是对于NVIDIA还是AMD都比较公正。
    我们使用的版本号是16.36.2010，测试方法是进入程序后，选择界面中的Benchmark工具，然后选择GPGPU Processing项目。

景钛 HD5550（HD-555X-YA）显卡 SiSoftware Sandra GPGPU检测

    在所列出的几个对比测试中，我们看到这款HD5550显卡的单精度Shader型浮点能力处于较低水平，但是由于AMD的SIMD流处理器结构特性，这款显卡的单精度浮点吞吐量还是维持在明显高于NVIDIA同类产品的水平。

    SiSoftware Sandra GPGPU检测中的双精度Shader型浮点不是严格限定必须支持双精度才能进行，在遇到不支持双精度的显卡时，Shader型浮点可以用单精度来模拟双精度运算，但是此时难免带来性能衰减。

    在正式图形性能测试开始之前我们对景钛 HD5550（HD-555X-YA）显卡的稳定性也做了测试，使用的软件是大家公认的也是常用的Furmark，版本号1.8.0。

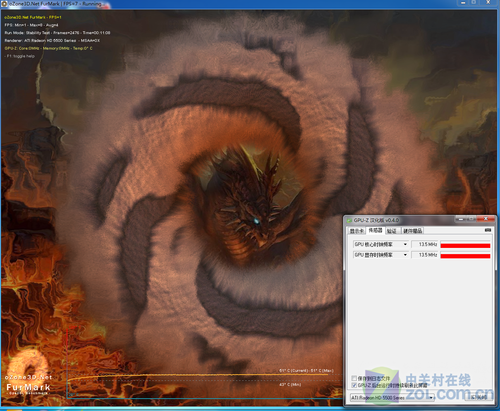

景钛 HD5550（HD-555X-YA）显卡 Furmark稳定性测试

    FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。

    通过测试我们看到这款显卡的散热器发挥出了非常强的性能。测试起始温度43度，最高温度没有超过51度。在大约7分钟左右的满载过程中，景钛 HD5550（HD-555X-YA）显卡在单风扇铝制散热器的镇压下表现稳定。这个测试结果符合HD5550芯片的节能特性。

    ● 中关村在线显卡频道观点

景钛 HD5550（HD-555X-YA）显卡

    景钛 HD5550（HD-555X-YA）显卡基于AMD核心名为Redwood的低端核心，核心面积约为115mm2，这种晶体管规模优势和低功耗特性其价格在500元的其他低端产品难以比拟的，同时低功耗低发热特性满足了初级3D用户和高级高清用户的需求，这是高端显卡无法做到的。

    我们建议关注高清解码能力同时对性能不敏感的用户选择这款显卡，当然它的表现完全可以使用主流的DirectX9.0c游戏，在低分辨率下，这款显卡运行大多数DirectX 10游戏也是较为流畅的。在性能之外，AMD在Radeon HD 5000系列上引以为傲的DirectX 11 API、Eyefinity3屏输出和Stream等技术，低端的Radeon HD 5550也悉数继承。

优势：在500元价位上提供DirectX 11和Eyefinity 3屏输出支持，性价比出众；
　　  散热器设计静音效果明显；
　　  输出接口齐全，功耗发热较低。

劣势：搭配的低功耗DDR2显存，影响了性能发挥。
