短小精悍 祺祥HD5550拆解分析 在进入测试前,我们还是按照常规为其进行一个全面的拆解介绍,毕竟用户购买产品不仅仅是为了性能,做工、用料、售后也是非常关键的购买因素。接下来就让我们零距离接触祺祥这款HD5550加强版。
祺祥HD5550加强版
由于Radeon HD 5550这款产品是针对中国设计的区域性产品,所以AMD没有为其设计公版PCB,不过由于与Radeon HD 5670、Radeon HD 5570采用相同核心,所以能做到Pin-to-Pin设计,但是为了保证产品价格的准确定位,祺祥为其设计了第三方PCB。
基于40nm工艺的Radeon HD 5550核心
标配的Redwood为台积电采用40nm工艺制造,其由6.27亿晶体管构成,拥有320个流处理器、8个光栅处理器和16个贴图单元。最重要的是,核心代号为Redwood的Radeon HD 5550能够完整支持DirectX 11 API和Shader Model 5.0,也就说其不仅在3D表现上能够完美呈现DirectX 11所带来的图像渲染技术,还能够完整实现DirectX 11新加入的Tessellation、DirectCompute 5.0等。更重要的是AMD独有的Stream并行处理技术和Eyefinity宽域技术,并没有因为Radeon HD 5550定位低端而省略。
标配4颗hynix H5RS5223CFR N0C芯片

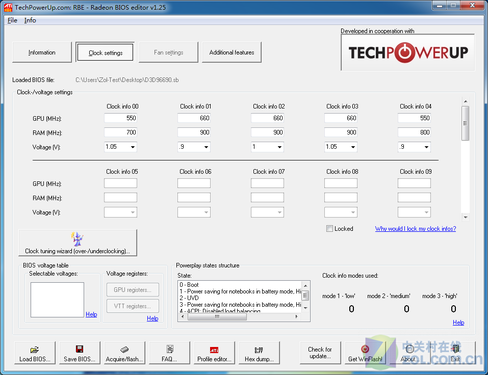

显卡标配了4颗规格为16M*32bit的hynix H5RS5223CFR N0C颗粒,构成128bit/256MB的组合。这款显存的理论期限频率为2000MHz,而祺祥HD5550加强版默认频率为1600MHz,所以还有潜力可挖。
祺祥HD5550加强版供电模组特写
Radeon HD 5550作为入门级产品功耗功耗控制非常好,供电模组无需豪华用料堆砌,不过分列PCB两侧的核心、显存供电依然采用了屏蔽式电感、固态电容和优质Mosfet组合,足见祺祥对产品品质的高要求。
标配散热器
Radeon HD 5550采用了40nm工艺核心,其功耗、发热量非常低,所以对散热器性能要求也不高。显卡标配的散热器采用纯铝材质,同时搭配一个低噪高效风扇,风扇供电采用2pin供电。
DVI + HDMI + D-Sub组合
显卡显示信号输出接口标配DVI + HDMI + D-Sub的组合,能够满足绝大部分用户的显示终端设备所需,尤其是HDMI接口的加入,方便高清用户足见高清平台。同时AMD的Eyefinity技术依然可以在这款显卡上实现。 |
