【显卡导购】老牌换新颜艾尔莎防尘GT240性能揭秘

吸血大魔王 · 发表于 2010-4-14 14:17:11

媲美德国Benz级汽车的产品质量，创新的研发科技，与追求完善、顾客至上是艾尔莎 ELSA一贯秉持的经营理念。这一理念在1980年艾尔莎创立时就已经提出，并在此后30年的发展历程中坚持下来。
艾尔莎ELSA公司总裁Theo Beisch表示"Made in Germany"是延伸ELSA公司的特质，并强调人类应主宰科技，而非被科技主宰。因此ELSA的目标旨在于设计出的产品，能够让客户花最小的努力就能在最短的时间内完成最有效率的工作。

艾尔莎一直被誉为显卡中贵族，一路走来，推出过许多经典的款型，各个时期最畅销的显卡中，你几乎都能看到艾尔莎的踪影，它见证着显卡行业的辉煌。

做工优秀的艾尔莎影雷者GT240凤凰Ⅲ号防尘版

今天我们收到的正是由艾尔莎提供的一款影雷者GT240凤凰Ⅲ号防尘版
，这款显卡于3月底在全国到货，受到经销商和消费者的广泛欢迎。
GT240芯片相信大家已经非常了解，它集合了NVIDIA公司当前最核心的产品技术和最贴近市场的设计，包括PhysX、PureVideo HD、CUDA架构、低功耗等产品特点，主流的产品定位让GT240在此价位上无疑成为近期硬件市场的一颗新星。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版使用代号GT215的核心

市场上现在GT240异常火爆的原因，离不开NVIDIA对这款产品较为宽松的定位，包括厂商可自行搭配使用DDR3或者DDR5显存，额定核心频率只有550MHz，PCB可以使用4层板型设计。这些规定促使各种定位和做工的GT240显卡在市场上活跃，但是与此同时消费者也必须更细心地寻找做工和稳定性上乘的产品。

今天的评测中，我们将点评影雷者GT240凤凰Ⅲ号防尘版出色的设计和做工，重点在防尘散热器、直逼高端卡的做工用料、高于公版GT240的频率以及游戏中的稳定表现。

吸血大魔王 · 发表于 2010-4-14 14:17:33

艾尔莎 GT240凤凰Ⅲ号防尘版是一款在成本和做工上寻求平衡的产品。虽然各个厂商都在想方设法在中低端产品上cost down以降低成本抢占更多市场，但是艾尔莎选择为用户提供可用性更强的产品，这是一条很明显的高端路线。所以在艾尔莎GT240这款产品上，我们能看到很多在GT240显卡中不多见的做工。

艾尔莎GT240凤凰Ⅲ号防尘版显卡

这款显卡搭载了主流级别很少被使用的双热管散热器，这个散热器也是这款产品的最大亮点：专利防尘风扇。这款显卡采用了双热管，大面积多鳍片散热模组，大扇叶轴流扇设计，鳍片层层环绕组扣散热机构模件，散热高效而稳定。在风扇底部，使用了成本较高的底座埋铜技术，来增加散热的速度及稳定性。整套散热系统做工精美，成本不菲。

艾尔莎GT240凤凰Ⅲ号防尘版显卡散热器正反面

散热器采用独特的设计，散热器的散热鳍片与水平面保持垂直，加上上下两个风流通道，而下通道更加狭窄，同时风扇扇叶与水平面成30°角，这样就能让散热器产生的风垂直下沉的过程中流速极剧增加，把散热器内的尘埃大部分吹出散热器，减少了散热器内部风扇的尘埃淤积，防尘效果相当明显。

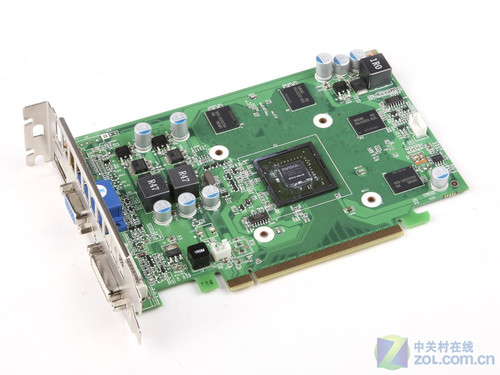

艾尔莎GT240凤凰Ⅲ号防尘版显卡PCB板型

在PCB方面，这款产品使用了和NVIDIA公版完全一致的长度，但是用料超越了公版标准。所以最终造成实际运行频率超越公版GT240显卡。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版使用代号GT215的核心

GeForce GT 240核心新技术当中，除了加入对DirectX 10.1技术的支持外，更重要的是加入了对40nm制程工艺的支持，同时GeForce GT 240核心也是NVIDIA第三款基于40nm制程工艺生产的新GPU核心。全新的40nm制程工艺可以让同样单位面积的芯片里容纳更多数量的晶体管，所以我们可以看到GeForce GT 240 GPU核心虽然拥有96个流处理器核心，但是比采用55nm制程工艺拥有64个流处理器核心的GeForce 9600GT核心面积还要小，同时40nm制程工艺也带来了更低的功耗和发热量，可以使显卡整体工作更加节能、安静。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版显存颗粒

艾尔莎影雷者GT240凤凰Ⅲ号防尘版使用了目前GeForce GT 240显卡配置最多的就是这种三星0.5ns GDDR5显存颗粒，原始频率厂商定为950MHz，我们可以推算出额定等效频率为3800MHz。这款显卡同样可以通过Turbo Cache技术将显存容量最大扩展至1GB。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版核心供电部分

艾尔莎影雷者GT240凤凰Ⅲ号防尘版使用了两项核心供电设计，每项都是全固态电容搭配封闭式电感和MOSFET管设计。其中封闭式电感可以有效降低EMI辐射，特别是在供电前置的显卡中，这种设计对显示信号输出尤为重要。

在其使用的固态电容上我们可以看到LF字样，它正是著名的日系大厂Nichicon（蓝宝石）电容。这种电容拥有较高的RES值，导致它的成本在所有固态电容中也很高，所以在固态电容普及初期没有大范围被使用。艾尔莎为GT240显卡搭配这种电容，更加明确了产品的市场定位。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版显卡后端

在显卡后端，我们看到一项显存专用供电和一个4针PWM温控监测风扇接口。鉴于GT240芯片的低功耗特性，艾尔莎使用了公版供电方案，只是通过PCI-E插槽从主板取电，并没有给用户增加外接供电的负担。这也证明了这款产品的最大功耗，小于PCI-E插槽所能提供的75W。

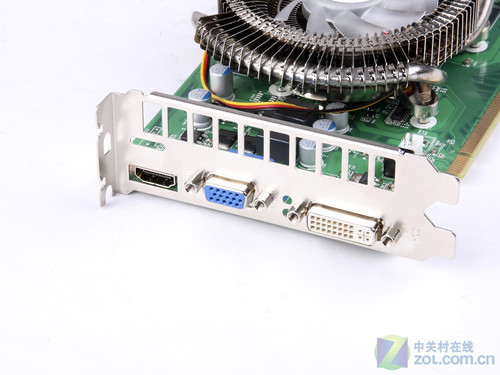

艾尔莎影雷者GT240凤凰Ⅲ号防尘版显示输出接口

艾尔莎影雷者GT240凤凰Ⅲ号防尘版的显示输出接口显得朴实平淡，几乎和我们见到的所有同级别显卡一样使用了DVI+VGA+HDMI共3种规格接口，其中HDMI和VGA共用一路显示通道。

吸血大魔王 · 发表于 2010-4-14 14:18:28

在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试这款显卡的基本信息。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版GPU-Z信息

在GPU-Z信息测试中，软件识别出了这款产品的基本情况，我们可以看到它使用了集成96个流处理器的GT215核心，40nm工艺、7.28亿个晶体管。相对于公版的550MHz核心频率，这款产品有了一定幅度的提升。我们预估它的性能大约在9600GSO和9800GT之间。

显存方面，受益于DDR5的高预取位带来的高频率，GT240使用了128位显存控制器以减小芯片面积，降低芯片是生产成本和功耗，最终显存带宽达到了59.4GB/s。

在制造商一栏，我们看到了ELSA的标识，和很多通路厂商无法在芯片中烧录自己的厂商信息不同，艾尔莎还是非常细致地做到了每一个细节。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版GPU-Z信息

在传感器页面，我们看到了这款显卡的传感器能够准确识别显卡的工作状态，没有一个参数错误或者遗漏。我们用Furmark做了一个简单的3D负载，发现传感器对于温度的检测非常准确，GPU核心也支持频率自适应变化以降低功耗，但风扇转速似乎是固定的。

艾尔莎影雷者GT240凤凰Ⅲ号防尘版EVEREST信息

上图是EVEREST检测结果，我们首先选择“图形处理器”，但是由于软件版本限制没有检测到可用信息。我们换用“GPGPU”页面，得到了这款核心的通用计算能力。比较重要的几个和图形相关的参数，包括流处理器（核心）数量：96个，时钟（Shader单元）频率：1450MHz，Total Memory（显存）容量：512MB。

吸血大魔王 · 发表于 2010-4-14 14:19:33

我们使用了SiSoftware Sandra 2010版软件来检测这款显卡所搭载的GPU理论浮点吞吐量。这个测试可以检测GPU的Shader单元运算能力，虽然它是面向通用计算程序设计的，但是在一些较为高端的对Shader负载较重的游戏如Crysis中，Shader单元运算能力强的显卡可以有更强劲的发挥和更小的性能衰减。
需要注意的是这里检测的仅是理论浮点值，实际运算环境中将会包含大量跳转嵌套分支等指令，只有运算器组织得当的GPU，才能有效避免理论值的大幅度衰减。测试基于Open CL编程接口，所以测试结果无论是对于NVIDIA还是AMD都比较公正。
我们使用的版本号是16.36.2010，测试方法是进入程序后，选择界面中的Benchmark工具，然后选择GPGPU Processing项目。

艾尔莎 GT240防尘版 SiSoftware Sandra GPGPU检测

在所列出的几个对比测试中，我们看到这款GT240由于频率较高，性能上已经明显超越了9600GT，同时检测结果告诉我们它相对于公版的Shader频率提升了8%。

在正式图形性能测试开始之前我们对艾尔莎GT240防尘版的稳定性也做了测试，使用的软件是大家公认的也是常用的Furmark，版本号1.8.0。

艾尔莎GT240防尘版Furmark稳定性测试

FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。

通过测试我们看到这款显卡的散热器发挥出了非常强的性能。测试起始温度48度，最高温度没有超过58度。在大约7分钟左右的满载过程中，艾尔莎GT240防尘版在双热管风扇的镇压下表现稳定。

吸血大魔王 · 发表于 2010-4-14 14:20:44

性能测试的硬件、软件平台状况
　　● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件环境设定见下表：

测试平台硬件
中央处理器	Intel Core i7-975 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	*G.SKILL F3-12800CL9T-6GBNQ 2GB3**
	（SPD:1600 9-9-9-24-2T）
主板	ASUS P6T Deluxe
	（Intel X58 + ICH10R Chipset）
显示卡
	NVIDIA 产品
	艾尔莎 GT240防尘版
	（GT215 / 512MB / 核心:600MHz / Shader:1450MHz / 显存:3800MHz）
硬盘	Western Digital Caviar Blue
	（640GB / 7200RPM / 16M缓存 / 50GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

G.SKILL F3-12800CL9T-6GBNQ

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组、电源供应器、CPU散热器均由COOLIFE玩家国度俱乐部提供，COOLIFE玩家国度俱乐部是华硕（ASUS）玩家国度官方店、英特尔（Intel）至尊地带旗舰店和芝奇（G.SKILL）北京旗舰店，同时也是康舒（AcBel）和利民（Thermalright）的北京总代理。

　　● 测试系统的软件环境

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1120）
显卡驱动
	ForceWare for Win7
	（WHQL / 版本号 196.21）
桌面环境	*25601600_32bit 60Hz**

测试平台软件
3D合成测试软件	3Dmark 06
	Futuremark / 版本号1.10
	3Dmark Vantage
	Futuremark / 版本号1.01
3D游戏测试项目
	DirectX 9游戏
		Call of Duty 6：Modern Warfare 2
		Activision / 版本号 1.0
	DirectX 10游戏
		Crysis
		Crytek / 版本号1.2.1
	DirectX 10.1游戏	Farcry 2
		Ubisoft / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.0.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王 · 发表于 2010-4-14 14:23:23

艾尔莎 GT240防尘版的设计思路就是在寻求平衡，寻找一种方法使用合理的用料，为用户提供最大性能和最小功耗。

从我们的测试来看，这款产品已经达到的设计目标，在没有外接6pin供电的前提下，艾尔莎GT240防尘版提供了接近9800GT的性能，但是功耗严格控制在75W以下。同时稳定的表现和防尘设计的散热器，让这款产品可以在更为复杂的环境下服役，特别是艾尔莎提到的网吧等公共环境。

艾尔莎影雷者GT240凤凰Ⅲ号
理论性能测试
3Dmark 06
1280*1024 NA AA / NA AF	11286
1920*1200 NA AA / NA AF	8310
1920*1200 4X AA / 16X AF	5050
3Dmark Vantage
Performance	5790
High	3470
Extreme	2131
DirectX 9 游戏性能测试
Call of Duty 6：Modern Warfare 2
1920*1200 NA AA / NA AF	64.2
1920*1200 4X AA / 16X AF	49.7
DirectX 10 游戏性能测试
Crysis
1920*1200 NA AA / NA AF	10.4
DirectX 10.1 游戏性能测试
FarCry 2
1920*1200 NA AA / NA AF	26.8
1920*1200 4X AA / 16X AF	17.1
