【主板】支持USB3.0+SATA6G 微星P55-GD85简析

吸血大魔王

微星作为全球著名的优秀板卡制造商，紧紧把握住最新科技的脉搏，推出了一款升级版新一代高端产品--微星P55-GD85，这块主板除了拥有微星一贯的优秀用料做工之外，还提供了符合发展大趋势的SATA3和USB3.0接口，本文将通过多张精美图片带您领略这款新品的风采。

    微星P55-GD85基于Intel P55单芯片组设计，支持Intel LGA1156接口的Core i3/i5/i7处理器。该主板通过板载Marvell与NEC控制芯片，提供了多个SATA3和USB 3.0接口，与同系列产品一样，这款新品也拥有第四代易超频精灵，可以让用户轻松超频。

微星P55-GD85

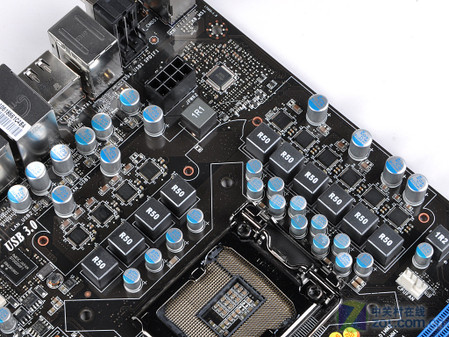

CPU供电部分

    微星P55-GD85采用8+2相豪华供电设计，可以为处理器提供稳定的电能，采用8mm铜热管打造的一体式热管散热系统可以有效降低MOS温度，保证平台运行稳定。

内存插槽

    主板提供了4条DIMM内存插槽，支持双通道DDR3 1066/1333/1600(OC)/2000(OC)/2133(OC)规格的内存，最大容量16GB。

磁盘接口

　　微星P55-GD85提供了7个SATA2接口，2个SATA3接口和1个老式IDE接口，其中两个白色的SATA接口为SATA3接口，通过Marvell芯片控制，这款主板支持组建RAID 0/1/5/1+0/JBOD模式。

PCI扩展部分

    主板为用户提供了2条PCI-E 16X插槽，支持ATI Crossfire及Nvidia SLI技术，另外还提供了2条PCI-E 1X插槽与2条PCI插槽。


板载网卡芯片和音频芯片

    该主板板载了ALC889顶级音效芯片，它支持7.1声道并兼容Azalia1.0，还板载了两颗Realtek RTL8111DL网卡芯片，支持10/100/1000M高速网络。

I/0接口

    在I/O接口方面，主板提供了PS/2键鼠接口，同轴光纤接口，IEEE1394，e-SATA，4个USB2.0接口，2个USB3.0接口和音频输出接口，除此之外，背板上还设置了COMS清空键。

吸血大魔王

微星P55-GD85作为一款针对高端市场的新品，板载了许多支持最新技术的芯片，且提供了一些非常实用的接口或功能，含金量颇高。

●SATA3/USB3.0及PLX控制芯片

Marvell SATA3控制芯片

NEC USB3.0控制芯片

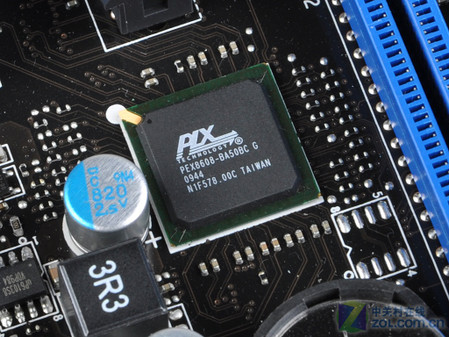

PLX 8608芯片

    为了让SATA 6Gbps和USB 3.0达到其设计标准的预期速度，微星P55-GD85采用了一颗PLX芯片，将PCH芯片里的8条PCI-E 1.0带宽合并为4组500MB/s的带宽，从而达到了SATA 6Gbps与USB 3.0两大传输规范的设计需求，在没有影响到P55与Lynnfield处理器搭配双卡平台性能的前提下满足了两大高速接口传输的胃口，当然，这种设计带来的则是高昂的成本。

---

●V-Switch

V-Switch

    微星P55-GD85上为用户提供了特殊的V-Switch模块，通过外接万用表，就可以对CPU核心、CPU VTT、内存、PCH芯片等各个部位的电压进行直接测量，相比软件读取更加精准，这项功能在极限超频时软件读取有误的情况下显得非常实用。

---

●第四代易超频技术--OC GENIE

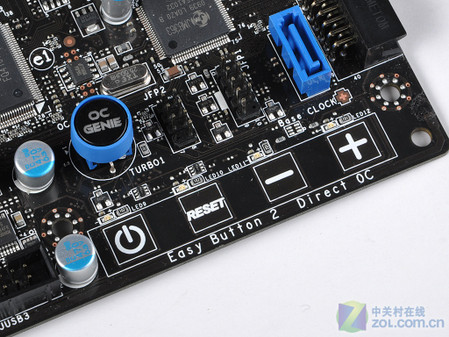

OC GENIE按钮以及微调按键

OC GENIE芯片

    易超频技术最初被应用在P35主板上，第一版易超频叫做“超频跳线”，随着时间的推移，在P45主板上市时易超频技术已经升级为易超频开关和旋钮。

　　微星为P55-GD85主板搭载的易超频技术是第四代的易超频精灵，这套系统由OC Genie芯片，OC Genie开关和增减按钮组成，按下OC Genie开关后，OC Genie芯片会自动检测CPU的时钟频率和倍频、CPU电压，内存SPD等数据，判断CPU体质，然后自动超频至可以保证平台稳定运行的程度。

---

编辑点评：

    微星P55-GD85是接替GD80定位于高端市场的精品主板，为保证USB3.0和SATA3接口的传输速度，不惜板载成本较高的PLX芯片来满足新技术的需求，V-Switch的加入对超频爱好者来讲是个非常好的消息，配合超频精灵使用相得益彰，这款产品不愧是微星经过精心设计而推出的最新力作。
