【显卡评测】击破公版神话 蓝宝毒药HD5850全球首测

吸血大魔王

去年AMD闪电般发布了HD5870和HD5850显卡，在中高端显卡市场上取得了很大的成功。虽然当时TSMC的40nm生产工艺还很不成熟，但是AMD还是设法卖出去了200万片HD5800系列显卡。对于板卡厂商来说，AMD快速发布HD5800系列也导致他们没有足够的时间来进行重新设计，在全球市场对高性价比HD5850显卡旺盛的需求下，各个AIB厂商的库存都进能够维持数周的出货量，HD5850显卡到一批卖一批，没有足够的显示核心可以用来生产非公版的HD5850显卡。
    进入2010年一季度，AMD终于可以拿出足够的HD5850芯片来供应市场，Cypress芯片目前的供应量已经达到了可以供厂商拿出足够数量的芯片来做非公版HD5850的地步。

    今天蓝宝石同时发布了两款特别定制版HD5850显卡，分别为Sapphire 5850 Toxic Edition和Sapphire 5850 Vapor-X版，这两款显卡使用了相同的非公版PCB，并且都进行了官方超频，Vapor-X 版本的频率被定在735MHz/1050MHz, Toxic版本HD5850被设定在765MHz/1125MHz。

	AMD Radeon HD 5870	Sapphire 5850 Toxic Edition	Sapphire 5850 Vapor-X	AMD Radeon HD 5850
Stream Processors	1600	1440	1440	1440
Texture Units	80	72	72	72
ROPs	32	32	32	32
Core Clock	850MHz	765MHz	735MHz	725MHz
Memory Clock	1.2GHz (4.8GHz data rate) GDDR5	1.125GHz (4.5GHz data rate) GDDR5	1.05GHz (4.2GHz data rate) GDDR5	1GHz (4GHz data rate) GDDR5
Memory Bus Width	256-bit	256-bit	256-bit	256-bit
Frame Buffer	1GB	1GB	1GB	1GB
Transistor Count	2.15B	2.15B	2.15B	2.15B
Manufacturing Process	TSMC 40nm	TSMC 40nm	TSMC 40nm	TSMC 40nm
Price Point	$399	$339	N/A	$299

    通过特性对比图，我们可以看到Sapphire 5850 Toxic版显卡的售价已经披露了出来，为339美元，比公板HD5850的299美元稍高。而Sapphire 5850 Vapor-X目前售价还没有公布，不过从Sapphire 5770 Vapor-X上看应该不会比公板高太多。

Sapphire 5850 Toxic

    蓝宝石在他们的全线Vapor-X和Toxic显卡上都是用了均热板散热器，这比公板提供的热管散热结构温度更低。同时，在风道结构上，Toxic版本HD5850显卡一改公板散热器后抽风式的结构，换用了一个大型风扇垂直散热，将热空气从显卡前后吹出。

散热鳍片

    拆下上面的导风罩，我们看到了Sapphire 5850 Toxic显卡散热器的结构，这块散热器底部由一个面积很大的均热板，3跟铜质热管，高密度散热片和一个温控风扇组成，设想一下这样一种散热设备能达到怎样的效果，一会我们的温度测试将会为您解答。

HD5850 Toxic与公板HD5850PCB对比

    蓝宝石这款HD5850 Toxic所采用的PCB比公板HD5850要长出一截，从用料上看，蓝宝石将公板HD5850所使用的贴片式电容全部换成了固态电容，这样会导致PCB面积增大以及提高布线难度，不过这种设计也有自己的优点，那就是电容的容量可以得到很大提高。同时蓝宝石将公板HD5850所使用的电感换成了自家的“钻石”电感，我们已经在其他型号的Vapor-X显卡上见到过这种设计。

HD5850 Toxic显卡PCB

    另一点与公板HD5850区别明显的部分是显卡的MOS管，蓝宝石增加了每相供电的MOSFET数量，并且在其上安装了一个散热片，以帮助显卡在高频率下稳定运行。

显卡尾部

    在这里你会看到两个6Pin电源接口，HD5850显卡超频之后功耗有所提高，在HD5850 Toxic显卡上蓝宝石只是略微提升了核心与显存频率，但是如此规模的散热与供电装置明显是为了达到更高频率而设计的。

吸血大魔王

接下来我们对Sapphire 5850 Toxic Edition进行了一些测试，看看默认频率下这款显卡的性能达到了一个怎样的水准。

CPU:	Intel Core i7-920 @ 3.33GHz
Motherboard:	Intel DX58SO (Intel X58)
Chipset Drivers:	Intel 9.1.1.1015 (Intel)
Hard Disk:	Intel X25-M SSD (80GB)
Memory:	Patriot Viper DDR3-1333 3 x 2GB (7-7-7-20)
Video Cards:	AMD Radeon HD 5970 AMD Radeon HD 5870 AMD Radeon HD 5850 AMD Radeon HD 5770 AMD Radeon HD 5750 AMD Radeon HD 5670 512MB AMD Radeon HD 4890 AMD Radeon HD 4870 1GB AMD Radeon HD 4850 AMD Radeon HD 3870 AMD Radeon HD 4770 AMD Radeon HD 4670 512MB NVIDIA GeForce GTX 295 NVIDIA GeForce GTX 285 NVIDIA GeForce GTX 275 NVIDIA GeForce GTX 260 Core 216 NVIDIA GeForce GTS 250 NVIDIA GeForce 8800 GT
Video Drivers:	NVIDIA ForceWare 190.62 NVIDIA ForceWare 195.62 AMD Catalyst Beta 8.66 AMD Catalyst Beta 8.66.6 AMD Catalyst 9.9 AMD Catalyst Beta 8.69
OS:	Windows 7 Ultimate 64-bit

    我们的测试在超频至3.33GHz的i7 920CPU下进行，同时加入令其他型号的显卡以方便对比。

    分析以上测试结果，默认频率下Sapphire 5850 Toxic Edition要比公板HD5850快上10-15%，不过与HD5870相比，还是有一定的差距，当然765MHz绝对不是Sapphire 5850 Toxic 的频率极限，那么这款显卡到底能提高到何种频率程度呢？

吸血大魔王

在进行超频测试之前先让我们了解一些有意思的消息，在拿到这块HD5850 Toxic之后，会不会有HD5870 Toxic版本的显卡上市呢？就此事我们询问了蓝宝石。

    令人惊奇的是，蓝宝石明确表示不会推出HD5870 Toxic这款显卡，这是因为AMD禁止他们推出一块比HD5870 Vapor-X更快的HD5870显卡，原因是蓝宝石自家的HD5870 Vapor-X已经达到了875MHz主频，如果在提升核心频率会超出AMD的产品设计规范。

    当我们就此事询问AMD，AMD表示这是为了显示核心的的安全着想，不过所有人都知道40nm工艺的RV870核心相当能超，900MHz绝对不是RV870核心的上限，因此我们估计AMD很有可能根据NVIDIA的Geforce GTX 480/470显卡的性能决定是否有必要推出更快的HD5890显卡。

令人尴尬的频率上限

    看起来绝对不能指望AMD驱动里面附带的Overdrive超频软件了，如果用户花$339买回一块HD5850 Toxic就是为了让它运行在默认频率上，或者仅把核心频率提高10MHz，那么这和买一个中看不中用的品牌机还有什么区别？

    如果您想改变HD5850 Toxic的核心电压，那么您趁早打住，目前没有任何超频工具能够修改HD5850 Toxic的核心电压，所有的超频都只能在默认的1.088v电压下进行尝试。

    我们放弃了只能提升10MHz的AMD OverDrive超频工具，转而使用AMD GPU Clock Tool将HD5850 Toxic的核心频率轰上了895MHZ，这一频率比默认核心频率提高了130MHz，同时我们把显存频率提高了50MHz至1175MHz，HD5850显卡的性能瓶颈在核心上，因此我们将核心频率提高了17%而显存只提高了4%。

    从结果来看HD5850 Toxic经过超频在很多游戏当中性能已经领先公板HD5870显卡，从这一点开来，40nm的RV870显示核心还算有点实力。

吸血大魔王

现在的显卡速度越来越快，这免不了会带来更高的功耗与温度，虽然RV870是40nm工艺制造，但是其功耗与温度可一点也不低。

    接下来我们对整机功耗进行了测试，分为空载功耗与满载功耗，下面来看一下测试结果。

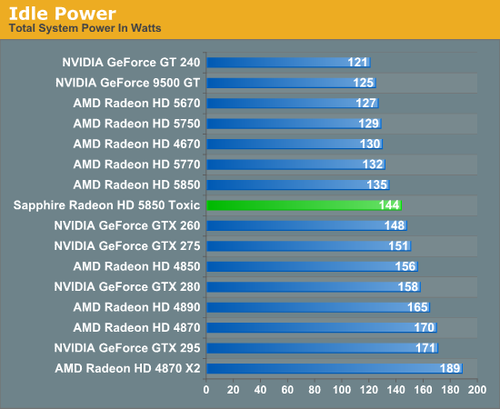

空载功耗144W

    空载功耗比公板HD5850提高了大约9W，HD5850 Toxic供电电路使用更多的MOSFET是主要原因。

空载温度41度

    HD5850 Toxic同样高于公板HD5850显卡，大约高出5度。

空载噪音44分贝

    噪音部分HD5850 Toxic比公板HD5850稍低，为44分贝，公板HD5850显卡估计是由于侧吹风结构导致散热片上产生了更多紊乱气流，从而噪音高出HD5850 Toxic2.2分贝。

满载功耗

    HD5850 Toxic整机满载功耗312W，比公板HD5850整机满载功耗高出17W，超频之后整机功耗高达339W。

满载温度测试

    这里是测试的重点，蓝宝石之所以让我们多花了$40，为的就是提高散热效能。从结果来看默认频率下HD5850 Toxic满载温度74度，比公板的77度降低3度，超频后这一温度优势被抹平。不过好在均热板的实力还是被发挥了出来，就是幅度并没有蓝宝石宣扬的那么夸张。

满载噪音测试

    现在的玩家对显卡噪音十分敏感，不过众多普通用户承受不起动辄$200的全套显卡水冷系统，那么厂商特殊设计的风冷显卡成为了这些玩家的唯一选择。HD5850 Toxic在满载情况下噪音52分贝，超频之后为54分贝，均低于公板HD5850默认的54.4分贝。
测试总结：
    很遗憾没有超频工具能够修改HD5850 Toxic的核心电压，借助升级过的供电电路，这款显卡无疑可以达到远比895MHz更高的主频，但是无奈1.088v的核心电压限制了我们继续提高核心频率。那么HD5850 Toxic让我们多花费的$40带来了什么？我们有了更低的核心温度，更低的噪音，同时超频性能也提高了不少，如果您不是那么在意提高的27W功耗的话，这些看起来还是相对合理的。
    目前HD5850 Toxic已经在全球范围内上市，同时HD5850显卡的售价也逐渐从$299下滑到了$279，作为全球第一款非公版HD5850显卡，HD5850 Toxic以$339的价位上市可以接受，不过下个月面对Geforce GTX480的时候价位是否还能如此自信我们就不得而知了。

原文链接：http://www.anandtech.com/video/showdoc.aspx?i=3746&p=1

---
