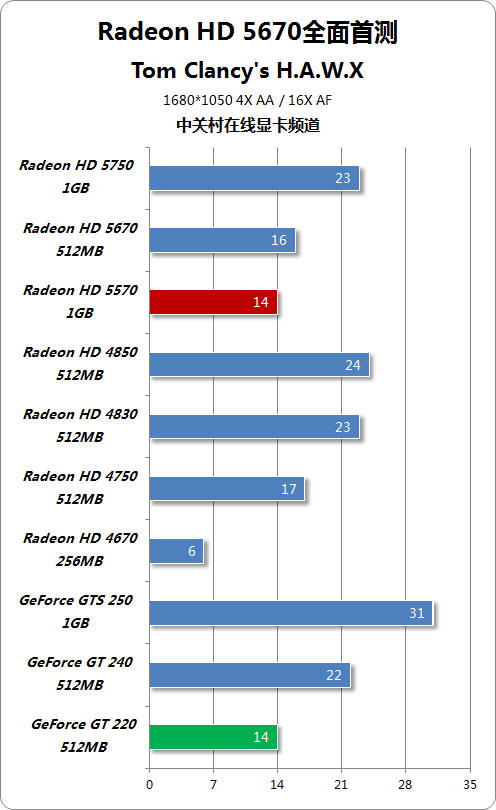

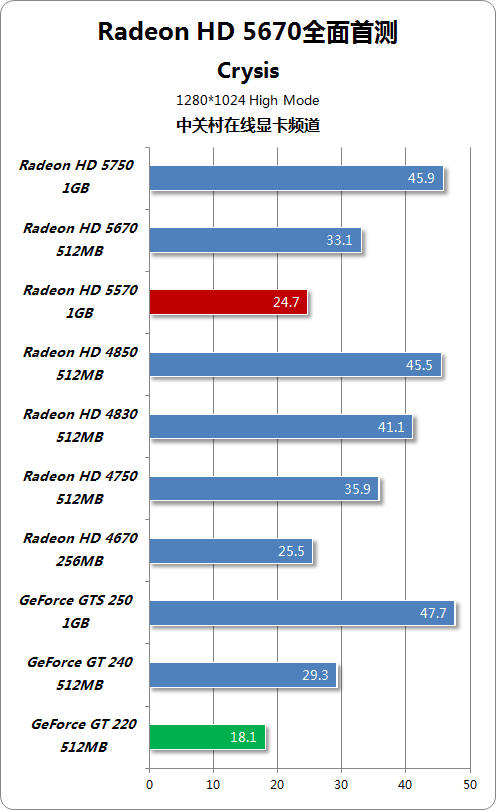

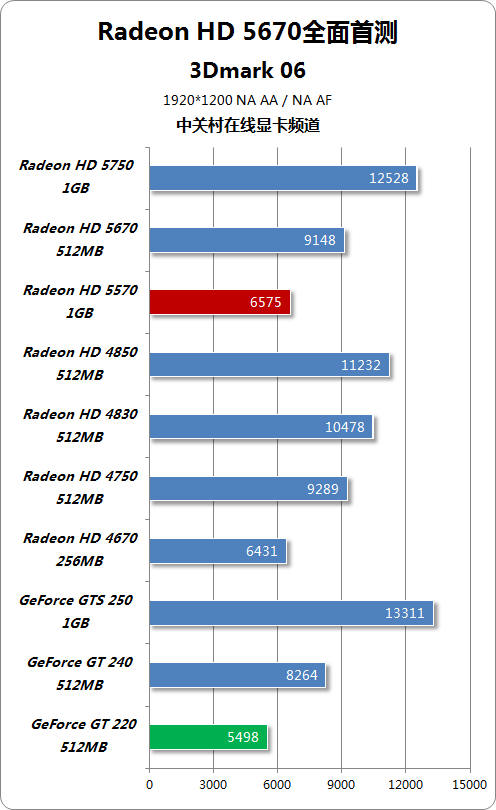

HD5570冲击低端 完善中低端产品线 Radeon HD 5670和Radeon HD 5450率先发布冲击中低端独立显卡市场,不过二者在中低端市场中位居两个极端,中间没有一个起到承上启下的产品贯穿整条中低端产品线,随着Radeon HD 5570的发布,这条完整产品线才展现在我们面前。 当然,既然起到在Radeon HD 5670和Radeon HD 5450之间承上启下作用,自然在价格上也会有有承接作用。目前来看,Radeon HD 5670和GeForce GT 240对位699元价位,Radeon HD 5570和GeForce GT 220对位599元价位,Radeon HD 5450和GeForce 210对位499元甚至更低价位。
Radeon HD 5000产品路线图
Radeon HD 5570的出现彻底标志着AMD在DirectX 11产品市场中布局完成,这款产品具备用户注重的性价比等各种特点,例如具备Radeon HD 5670的核心硬件规格,具备Radeon HD 5450的短小身材,同时价格介于上述二者之间,是中低端产品消费用户的首选DirectX 11产品。 ● 温故而知新 HD5670/HD5570核心简介
Radeon HD 5570核心
Radeon HD 5570标配的核心与Radeon HD 5670一样,同为台积电采用40nm工艺制造,其由6.27亿晶体管构成,拥有400个流处理器、8个光栅处理器和20个贴图单元。最重要的是,核心代号为Redwood的Radeon HD 5570能够完整支持DirectX 11 API和Shader Model 5.0,也就说其不仅在3D表现上能够完美呈现DirectX 11所带来的图像渲染技术,还能够完整实现DirectX 11新加入的Tessellation、DirectCompute 5.0等。最重要的是AMD独有的Stream并行处理技术和Eyefinity宽域技术,并没有因为Radeon HD 5570定位低端而省略。
Redwood核心架构图

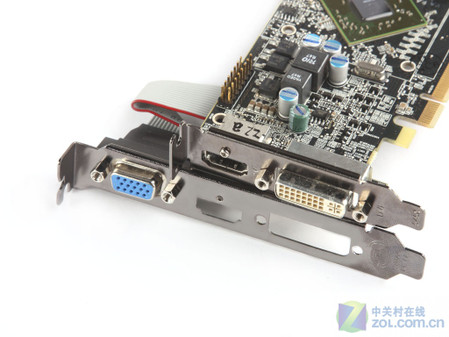

Radeon HD 5570的图形核心相比Radeon HD 5800系列的RV870规模小了很多,由于流处理器单元需要占用大量晶体管构建,仅有RV870核心1/4流处理器数量的Radeon HD 5570仅有一个20组流处理器的集群。 在架构图中我们能够看到专用的Tessellator单元,这是自R600就被AMD设计在内的功能单元,不过直到DirectX 11 API发布后才得以全面应用,当然相对R600里集成的Tessellator单元Radeon HD 5000上的有了长足的优化及进步。产品整体数据交换接口已经支持PCI-Express Gen2.1规范,这点对于数据通讯、处理等提供更好的接口。值得一提的是Eyefinity显示控制器Radeon HD 5670同样拥有,这为仅是需求多屏拼接或多屏显示有需求的普通用户也提供了使用功能,从而避免购买第三方设备的额外投资。
GPU-Z软件识别情况
GPU-Z 0.3.8版本能够识别Radeon HD 5570(显示为Radeon HD 5500系列),不过信息识别不全同时有误。在频率、流处理器数量、显存容量、位宽等主要规格方面识别均正确,不过在光栅处理器数量上误识别为16个,实际为8个。
搭载8颗SAMSUNG K4W1G1646E-HC11芯片
公版Radeon HD 5570标配8颗规格为64M*16bit的SAMSUNG K4W1G1646E-HC11颗粒,构成128bit/1024MB的组合。这8颗SDDR3 1.1ns的可信理论频率为1800MHz,而Radeon HD 5570默认频率为1800MHz,正好是该款显存颗粒的理论频率。 本次收到测样品为1GB版本,不过在实际铺货时512MB版本也会大量上市,公版Radeon HD 5570 512MB的显存设计将会是正反各两颗。 |
