【技术专贴】DIY攒机安装“CPU散热器”初级教程

吸血大魔王 · 发表于 2009-9-13 14:15:12

CPU散热器的安装不外乎装扣具、涂硅脂、拧螺丝，为这种简单的事情写一篇教程似乎没有必要。但散热器事小，主板与CPU事大，作为攒机过程必不可少的一步，散热器的安装质量轻则影响到CPU及周边配件的温度，重则会导致严重的硬件故障。

散热器安装有很多优化技巧

安装散热器的流程是相同的，但安装效率与安装后的效果是不同的。本文分为两部分，第一部分为刚接触攒机的用户总结散热器安装思路，避免对CPU与主板造成危害；第二部分为DIY玩家提供笔者从散热器测试中得到的一些优化经验。

硅脂涂抹兵器谱第一名——塑料手指

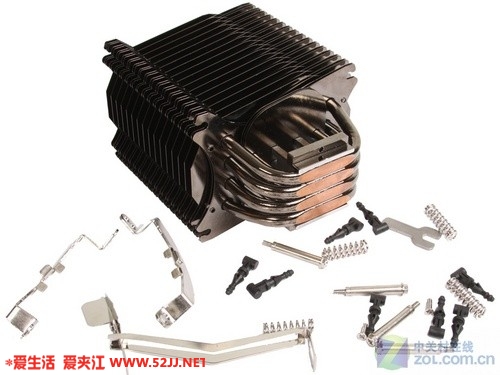

经常玩攒机的用户肯定都注意到了一个事实，散热器扣具的复杂程度与散热器售价是相关的，低价位的散热器支持的处理器接口较少，所以扣具简单易用，高端散热器支持的处理器跨越Intel与AMD平台，横穿古老的Pentium 4与未来的Core i5，扣具之繁琐经常让用户抓狂。

刚接触DIY的用户会不会抓狂？

散热器扣具不仅仅因CPU而异，每个散热器厂商使用的扣具也有各自的风格，一篇文章是无法囊括所有散热器的安装教程的，但常见散热器的安装思路是相同的。了解这种思路，就可以一眼看穿上图那些杂乱零碎的扣具，用安逸的心情完成一台电脑的安装。

笔者针对100元以下、100～200元、200元以上三种价位的散热器举例剖析，一步一步写出图文教程，希望能帮大家在散热器安装这方面做到完美。

吸血大魔王 · 发表于 2009-9-13 14:16:45

谈论散热器安装之前，我们先来讨论一下如何涂抹硅脂。笔者不大清楚大家一般都怎么涂抹，关于这方面的讨论实在太少，所以这里就提供一下我们做散热器横评的涂抹经验。高端散热器之间的散热性能差距往往是1℃～2℃，横评时我们就必须排除硅脂造成的性能差异，相反要体现出散热器底部工艺造成的差距，这就要求我们遵循格外严格的硅脂涂抹方式，并把这种涂抹方式程序化。

笔者的经验是根据散热器底部工艺来划分硅脂涂抹方式，热管直贴是一种，镜面底座是一种，残废底座是另外一种。

● 镜面底座的涂抹方式

镜面底座的涂抹要诀是尽可能薄，但是用手指或工具是涂不出绝对薄的效果的。

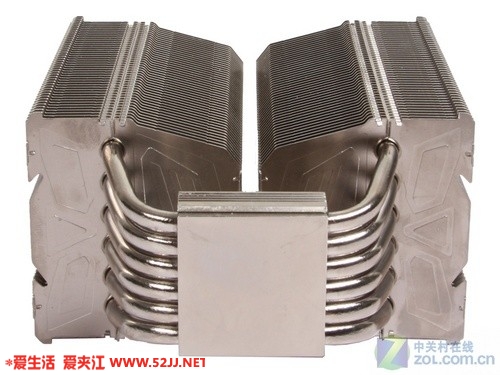

镜面底座

比任何工具都好用的塑料手指

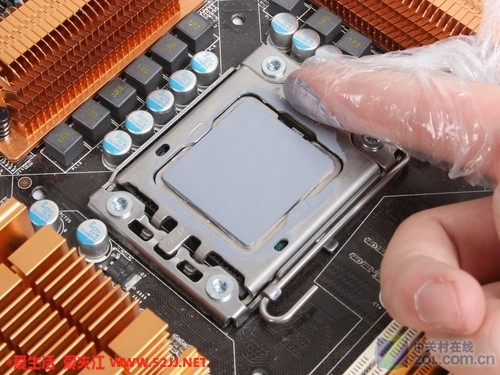

笔者的涂抹方式是用手指裹一层塑料，把塑料扯平以保证手指变得光滑，然后沾适当的硅质涂在CPU上抹开，再顺着一个方向朝另一个方向稍稍用力压着刮，因为裹着塑料的手指是非常光滑的，所以即便稍稍用力也不会把硅脂抹掉，只会把硅脂刮得越来越薄，得到的就是类似下图这样均匀并且超薄的硅脂层。

均匀并且超薄的硅脂层

● 热管直贴的硅脂涂抹

笔者曾经按照镜面底座的涂抹方式来涂抹热管直贴的散热器，但发现效果极差，这种散热器不能涂得太薄，并且必须把硅脂涂在散热器底座而不是CPU上，硅脂涂层也应该比镜面底座稍厚。

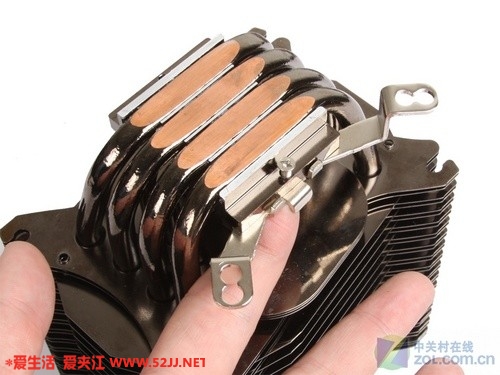

热管直贴可以看到很多缝隙

如上图可以看到很多缝隙，我们必须反复涂抹把缝隙用硅脂填平，这才能使散热器底部100%用于采集CPU热量，也能使热管受热均匀，保证上方鳍片的工作效率。

● 残废底座的硅脂涂抹

对于一些令人无可奈何的残废底座，唯一的办法是用硅脂把凹的部分填凸，凸的部分填凹。笔者的测试经验是，即便把两者补填平，凹底座性能还是比凸的更强。

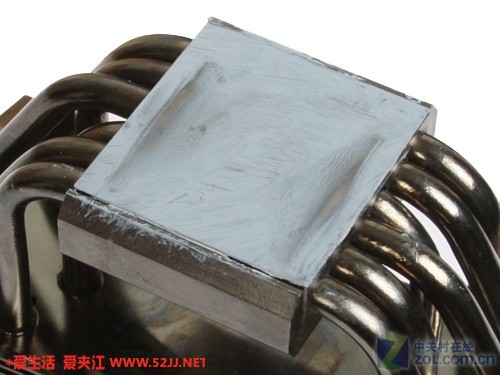

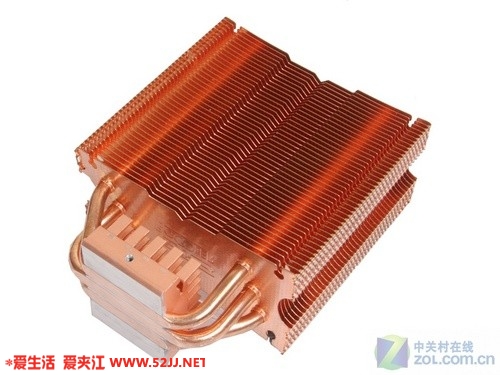

凹型底座唯一的方法是更厚的硅脂

说一句题外话，利民True Black 120是比Ultra 120 Extreme性能强的。

硅脂涂抹方式的不同会导致1～2℃的温差，这种差距足以更改两款散热器的排名，所以我们非常看重硅脂的涂抹方式。上面笔者所谈的三种方式其实是把硅脂涂抹程序化。把一切会造成温差的可控因素都程序化，是严谨公正的散热器对比测试所必须的。

吸血大魔王 · 发表于 2009-9-13 14:19:16

我们选择了比较典型的红海至尊版做100～200元之间的代表，这个价位的散热器开始支持多种规格的处理器，恰恰因为如此，它的牢靠性与兼容性才值得担忧。

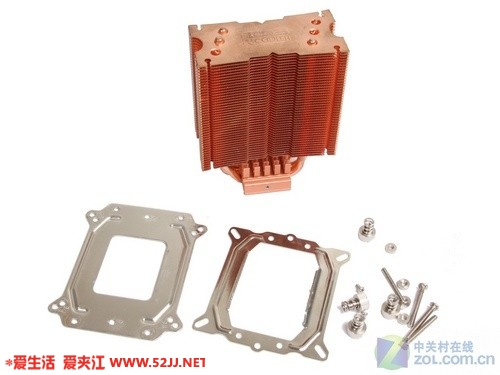

红海Mini版的扣具

● 固定散热器背板

从红海Mini版的扣具可以看出高端散热器的扣具雏形：安放在主板背面的背板、固定在散热器上的扣具、用于固定背板与扣具的螺丝螺帽。看似复杂的高端散热器也不过是这三种组成。

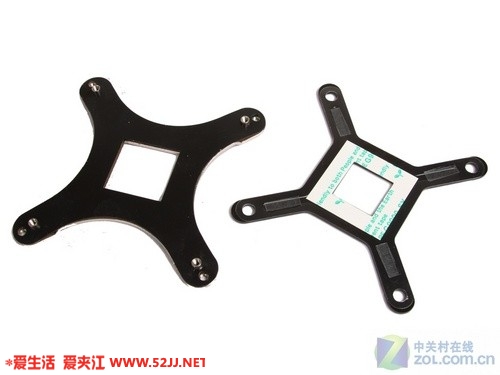

背板是很好确定的

这个价位的散热器一般配备了金属背板，而主板背面有很多金属焊点，如果金属背板导致主板短路的话，轻则主板挂掉，重则CPU陪葬。很多厂商都考虑到了这一点，例如红海至尊版配备了四个螺丝垫高金属背板，但因为主板的多样性，我们建议用户加一层塑料绝缘，例如上图。

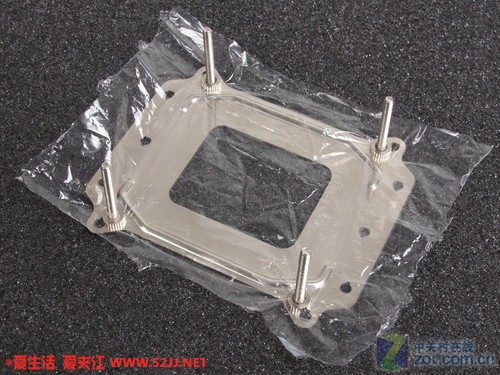

绝缘效果一流

● 固定散热器扣具

散热器底座附近肯定会有螺丝孔用于固定多种卡扣，以便实现对不同接口的支持，主流多兼容散热器的扣具都是这种原理。超频三红海至尊版附带的是一个整合多规格的扣具，有些散热器把不同的扣具拆开实现对多种接口的支持。

红海至尊版底座的螺丝孔

把扣具对应螺丝孔安装上

● 固定背板与扣具

装好上述两部分之后，我们就可以把散热器与背板固定在一起。

对准螺丝插入散热器

然后用螺帽固定

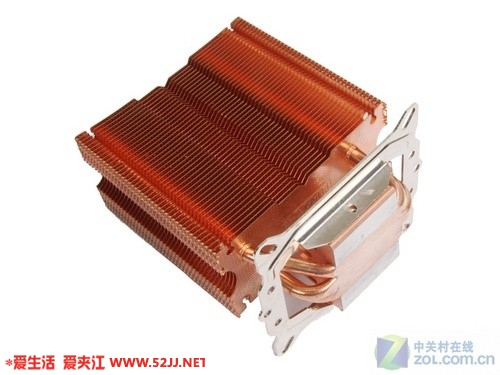

一体化的背板与扣具

红海至尊版把散热器的背板与扣具一体化，上面有很多孔距对应不同的接口规格，很多高端散热器把这种一体化的背板按照支持的接口拆分。但只要用户了解到对应的原则，很容易就可以从一堆凌乱的配件中挑选到自己所需。

吸血大魔王 · 发表于 2009-9-13 14:20:17

低端散热器往往只支持一种接口的CPU，要么是AM2要么是775，这种扣具只需要把底座从主板背面固定，然后把散热器从正面扣上，再拧紧螺丝就好了。过程虽然简单，但是因为这些几十元的低端散热器做工不够严谨，安装时很容易出现一些问题。

● 酷冷至尊泰山II安装

酷冷至尊泰山II只对应Intel的LGA 775接口。

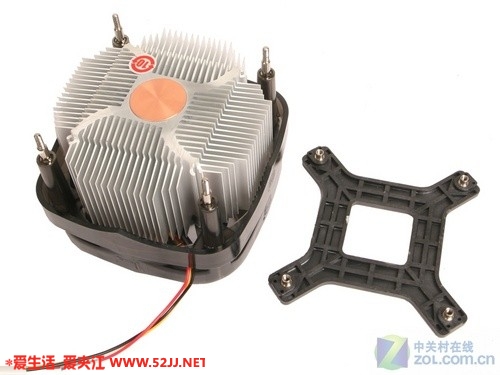

一种扣具的散热器安装最简单

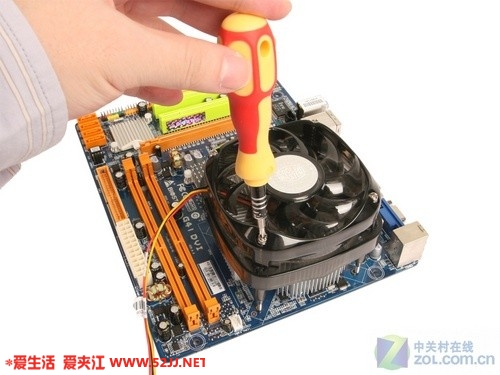

上下对应拧紧螺丝

这种散热器的安装虽然简单，但不容易把握力度。松了会加大散热器底座与CPU铁盖之间的热阻，降低散热性能。拧得过紧根本无法开机，如果初次装机无法启动或者蓝屏，有必要排查一下散热器。力度是很难量化的，所以我们无从详细说明这个尺度，总之宁送勿紧就是了。

吸血大魔王 · 发表于 2009-9-13 14:21:38

低端散热器中比较理想的是卡扣式，这种扣具的好处在于厂商已经定制好了CPU承受的压强。并且整个安装过程不需要动用螺丝刀，用手指可以简简单单地搞定。

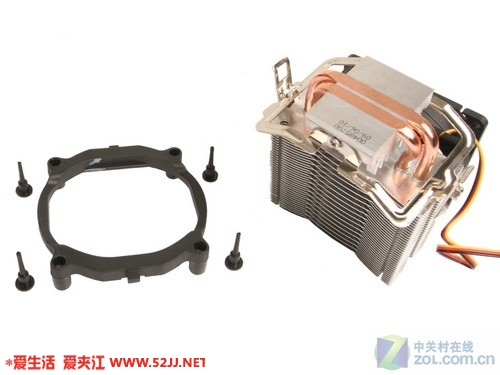

扣具的另一部分已经附带在散热器上

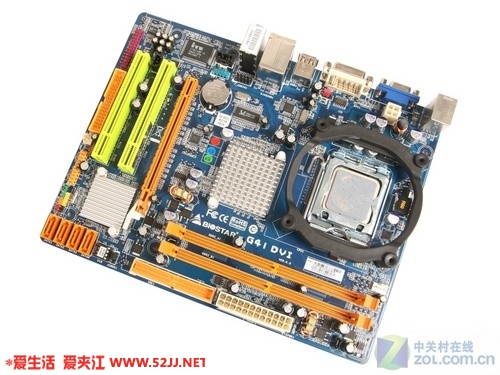

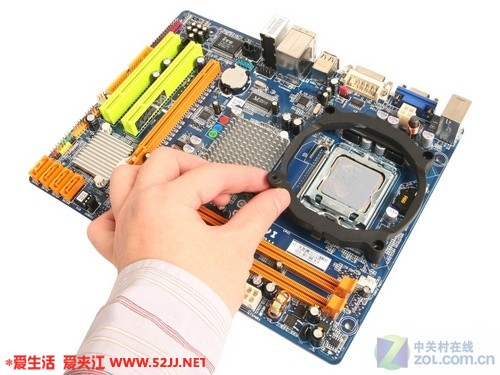

把黑色卡具的四角按进主板

然后把四个塑料钉按进卡具上的四个孔

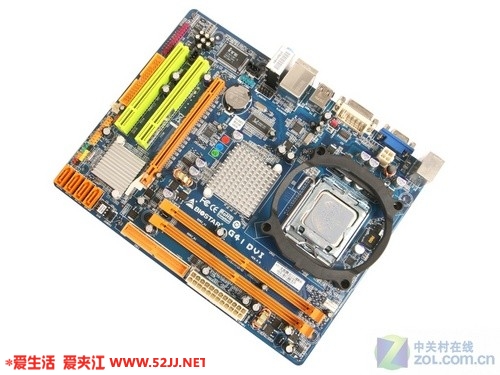

这样卡具就牢牢固定在主板上

安装散热器本体

散热器上的金属卡扣两侧有两个挂钩，其中一侧附带一个按压用的金属扳手。我们先把不带金属扳手的一端挂上，然后调教好散热器本体的位置，然后按压金属扳手把这一侧也挂上。

与螺丝固定的散热器不同，这种扣具的散热器安装后是可以左右扭动的，笔者的习惯是装完之后左右扭动散热器使之与CPU底部契合得更紧密。

吸血大魔王 · 发表于 2009-9-13 14:24:01

有了上面的分析，高端散热器扣具就不再那样凌乱了。第一步是找出适合主板的背板，这款散热器提供了两个背板，分别是LGA 775与LGA 1366，对照主板孔距很容易就可以选出。

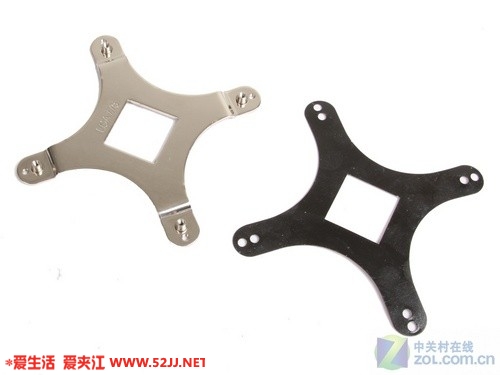

选出合适的背板

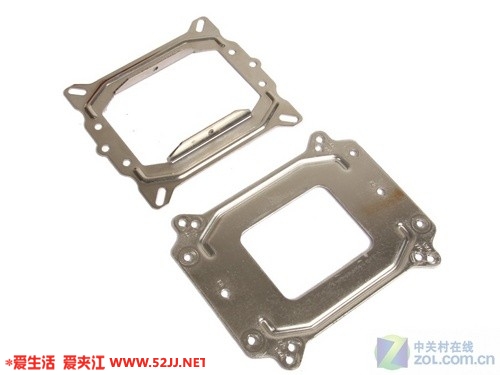

挑选安装在CPU上的卡扣

这款散热器同样提供了两种卡扣，对应背板的孔距，很容易得知要使用何种卡扣。

安装两侧的CPU卡扣

孔距与下方背板对应

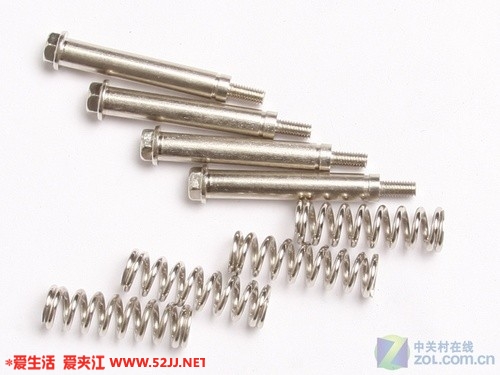

用螺丝连接背板与CPU上的卡扣

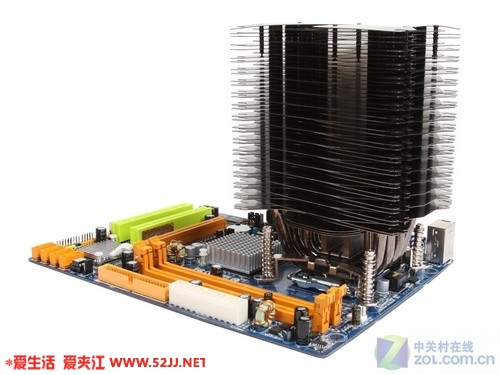

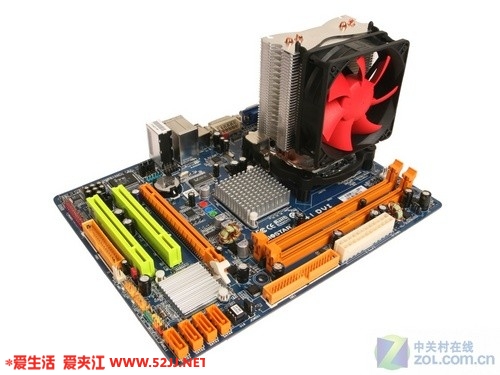

快速完成安装

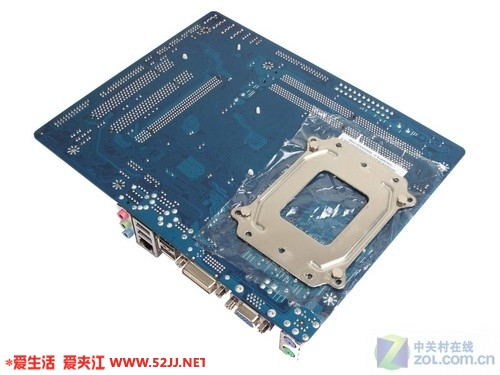

背板自带黑色绝缘塑料

高端散热器的特点是考虑得比较周全，例如这款散热器的背板就自带了绝缘塑料，以避免导致主板短路。

散热器扣具再凌乱，肯定由三部分组成：主板背板、CPU卡具、固定背板与卡具的螺丝螺帽。只要先根据主板孔距挑选背板，然后根据背板选择卡具，再选择合适的螺丝螺帽就可以了。本次散热器扣具安装教程针对初学攒机的朋友，关于这部分的深度测试正在筹划，与本文提及的硅脂涂抹方法一样，我们会不断尝试优化安装方式来提升散热性能。
