A卡廉价40nm显卡上市 高效HD4750

        早在年初各路小道消息就传出9月将会是显卡新品发布的井喷期，AMD和NVIDIA都会拿出下一代显卡产品展示给全球用户。还有消息称AMD将会在美国一艘退役航母上发布相关产品，不过一切仅限纸面消息和各路小道传闻。

        时至今日（9月10日），9月上旬已过无论是AMD的RV870/RV840，还是NVIDIA的GT300产品仍然盖着神秘的面纱，虽然小道消息的传闻越来越多、越来越丰富，价格、规格、性能等一一揭秘，但俗话说“眼见为实，耳听为虚”，AMD和NVIDIA究竟何时会正式发布下一代产品，是何故导致发布日期一拖再拖，至今仍然是个迷！

        不过据笔者分析，图形处理核心的代工厂的生产良品率是罪魁祸首，我们知道早在今年4月发布的Radeon HD 4770，它的图形处理核心就是采用当前最为前沿的40nm工艺，无奈台积电生产工艺不成熟导致良率过低，出现了有需求、有价、有市却无货的尴尬局面，甚至在中国大陆地区没有零售产品。

        反观NVIDIA也同样遇到了类似问题，由于下一代GT300核心将会提供超过14亿（GT200为14亿晶体管）晶体管的单芯片图形核心，如果不使用40nm工艺，无疑会带来高成本、高功耗、高温度的“三高”产品，所以使用40nm势在必行，但是由于台积电方面在良率和生产线提供商均无法满足NVIDIA需求，GT300据传要2010年年初才能正式上市。不过为了不被对手在制程上领先过久，NVIDIA在近期推出了采用40nm工艺的GeForce GT220低端产品，但NVIDIA方面并没有正式发布该款产品。


全球第二款正式发布的40nm图形处理器核心显卡——Radeon HD 4750

        通过型号不难看出，Radeon HD 4750隶属于Radeon HD 4700系列，是全球缺货的Radeon HD 4770同门师兄弟。那么二者在产品规格及性能上有何区别呢？

        根据以往AMD在中低端产品设计的习惯，同一系列产品仅通过频率及显存规格（特指标配的GDDR3、GDDR4、GDDR5）来划分，例如Radeon 2600 XT与Radeon HD 2600 Pro、Radeon HD 4670与Radeon HD 4650等。不过此次Radeon HD 4770和Radeon HD 4750在产品核心/显存频率上、在显存规格搭配上均完全一致，唯一不同的是Radeon HD 4770核心拥有640个流处理器，而Radeon HD 4750核心仅拥有480个流处理器。


Radeon HD 4750的出现其实并非偶然，回首显卡发展历史无论AMD还是NVIDIA都会为增加芯片良品利用率，而选择将无法满足全规格正常运行的图形处理芯片通过屏蔽规格来降低一档产品定位销售。前文提及40nm的RV740（用于Radeon HD 4770的核心）良率不高，为了降低生产正本RV740的低规格版应运而生，即拥有480流处理器的Radeon HD 4750。

        从上面汇总的当前主流产品规格表可以看出，这款产品在核心/显存频率、显存位宽/规格上均与Radeon HD 47750保持一致，仅有的区别就是流处理器数量，但是其继承了低成本、低功耗、低发热量的优良传统。

吸血大魔王

老朋友新面孔 全球第二款40nm显卡

        Radeon HD 4750与Radeon HD 4770一样都是基于40nm工艺制程的RV740核心，该款核心拥有多项傲人成绩，例如其协助AMD率先进入40nm制程，成为CPU/GPU高复杂度芯片（宽泛而言的桌面级处理器）领域首个40nm工艺制造的型号，优于目前主流的45nm CPU制程和55nm GPU制程，这也是GPU在制造工艺上首度超越CPU抢先上市。

        其次，在提高频率、性能等规格的前提下核心面积进一步缩小，RV740成为了目前低温、低功耗、低成本的代名词。

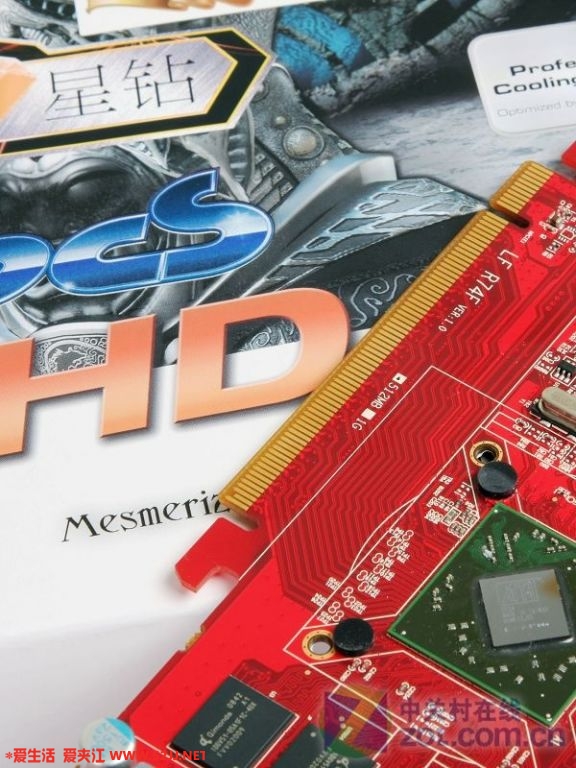

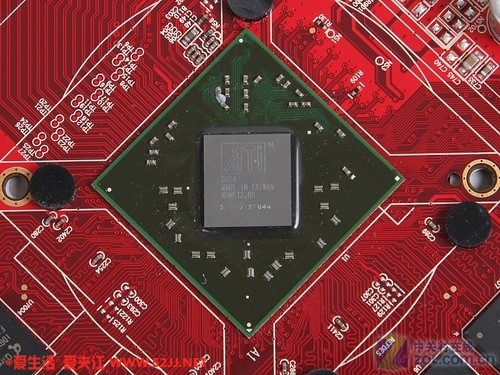

RV740核心特写

        虽然很多网友已经对RV740核心已经有了全面了解，正所谓“温故而知新”，还是让我们回顾一下它的大致情况。

　　RV740仍旧由台积电制造，晶体管数目8.26亿、核心表面积137平方毫米，大小与RV730相仿，和RV770的9.56亿/260平方毫米相比，单位体积的晶体管数大大提升，这正是制造工艺提升后的外部表象。在Radeon HD 4750的750MHz高频率设定下，RV740只需中型铝制散热器即可正常工作，搭配8枚800MHz频率GDDR5内存芯片后整卡设计功耗约80W。

　　● RV740 GPU的架构和功能

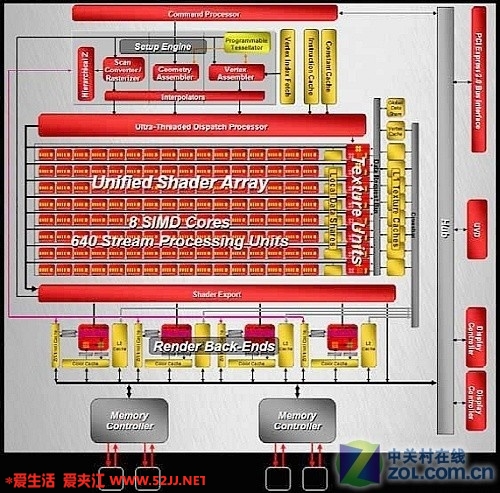

RV740计算架构示意图

　　AMD提供的资料显示RV740的计算架构是RV770的简单精简：着色器配置从[（1D*5）*16]*10直接缩减到[（1D*5）*16]*8，对应的纹理单元也缩减20%至32个。与此同时，渲染后端（ROPs）在内存控制器位宽砍半的前提下却被难以置信的完全保留为4组16个。RV740的128bit内存控制器显然也可以支持其它类型的本地内存，容量方面支持1GB以上也不成问题。

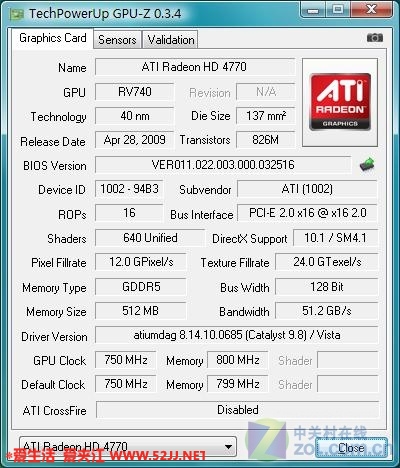

Radeon HD 4770 GPU-Z软件识别情况

　　RV740继续内置了符合HD Audio规格的音频逻辑，可以直接输出完整的HDMI信号，其数字音频流支持AC3规范的Dolby Digital和DTS编码格式，支持32kHz、44.1kHz、48kHz的16bit音频流，拿到了Windows Vista Premium Logo。除了DualLink的DVI，HDMI和传统的模拟输出外，RV740也支持原生的DisplayPort接口输出。

　　RV740在功能方面的优势是HD 4000系列独有的DirectX 10.1支持和目前最强高清回放技术UVD2，现在已经推出的支持DirectX 10.1的游戏已经超过6个。另一方面在通用计算的Stream和物理加速的Havok上，AMD则仅限于应对NVIDIA强势的CUDA/PhysX一种显示存在，就软件生态环境的成熟度而言落后较远。

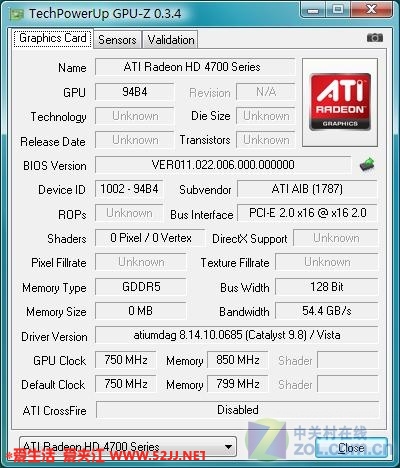

Radeon HD 4750 GPU-Z软件识别情况

        虽然同为基于RV740核心，但是目前最新版本的GPU-Z 0.3.4还是无法正确识别Radeon HD 4750全部信息，仅在显存位宽和显存类别上识别正确，不过这一点肯定会在下一版软件中得以更新。

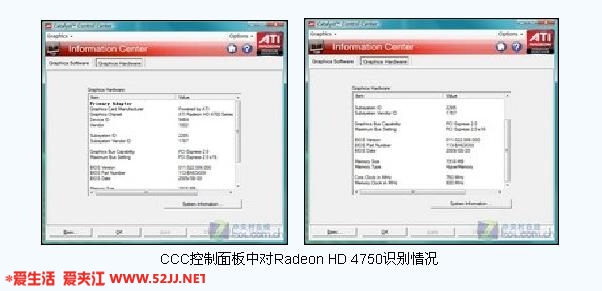

目前最新版本的Catalyst 9.8版驱动能够正确识别并能安装，通过产品识别信息我们能够了解到送测样品频率为750MHz/3200MHz，采用8颗16M*32bit GDDR5显存颗粒构成128bit/512MB组合。

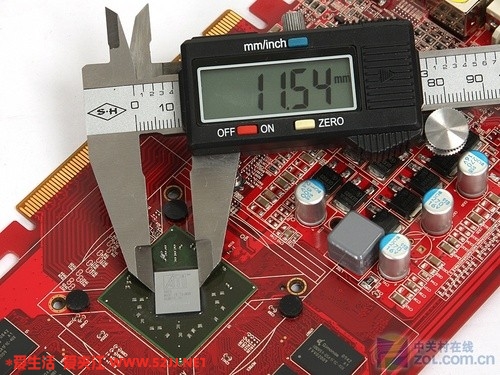

RV740宽约为11.54mm


RV740长约为12.47mm

        RV740核心设计与其他AMD主流图形处理器核心不同，其采用了长方形设计，长宽约为11.55mm * 12.47mm，测量数据与官方公布的137mm2基本相符。

　　● 低端显卡用上GDDR5

　　目前为止独有AMD的Radeon系列显卡上应用着GDDR5高速内存，但其主要使用在Radeon HD 4870/HD4890/HD4870 X2这样的高端产品上装备。

　　不过Radeon HD 4770的出现打破了这一陈规，而随后而来的Radeon HD 4750顺利成长的也使用了GDDR5显存颗粒。

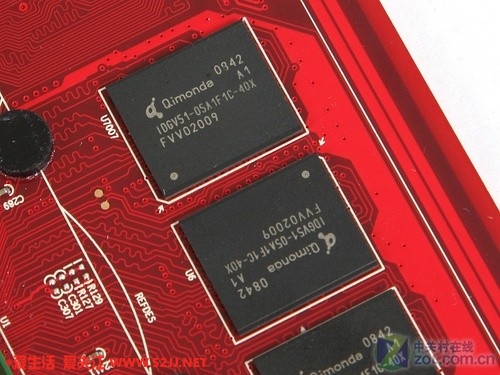

Qimonda GDDR5 内存芯片

　　目前我们收到的样品Radeon HD 4750上使用了Qimonda IDGV51-05A1F1C-40X GDDR5内存芯片。和GDDR3相比，GDDR5内存芯片内的预读取I/O翻番，以同样的内核频率前提下实现加倍的外部频率，当然同时也付出延迟更高的代价，但在庞大带宽支持下获得性能提升仍然是十分明显。GDDR5的默认工作电压为1.5V，已进入55nm工艺，但整体功率仍较GDDR3稍高。AMD方面宣称GDDR5可以使显卡系统更为稳定，虽然GDDR5引入了一些延迟自动调整、数据错误自动检测的细微增强技术，但在应用层面的表现并不明显。

　　虽然GDDR5芯片配置和早先的Radeon HD 4870相同，但HD 4770 BIOS设定的内存频率为3200MHz（QDR）而不是3600MHz，较为保守。

吸血大魔王

40nm显卡不再紧俏 HD4750这个可以有

        ● 市场端—HD4750这个可以有！

        Radeon HD 4770凭借温度、功耗及价格上多项优势吸引了全球众多用户，无奈产品图形核心芯片无法量产供货，导致全球用户只能把其视为有价无货的火星卡。不过Radeon HD 4750的出现能够彻底改变40nm产品有价无货的局面，可以说Radeon HD 4770开启了40nm制程之门，而Radeon HD 4750则是普及40nm产品的钥匙。

         也许仍然由很多用户担心Radeon HD 4750的供货规模，不过通过下面目前已近抵达本站的Radeon HD 4750产品数量，或许会为您解除后顾之忧。（以下产品根据送测先后顺序排列）

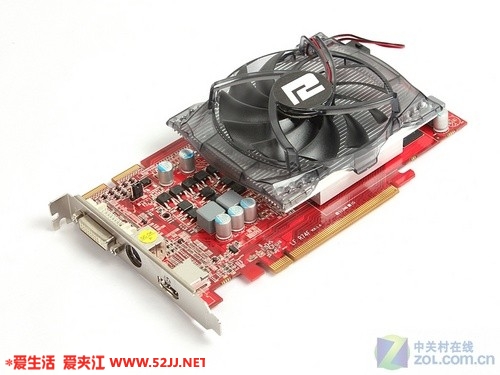

迪兰恒进HD4750星钻512M

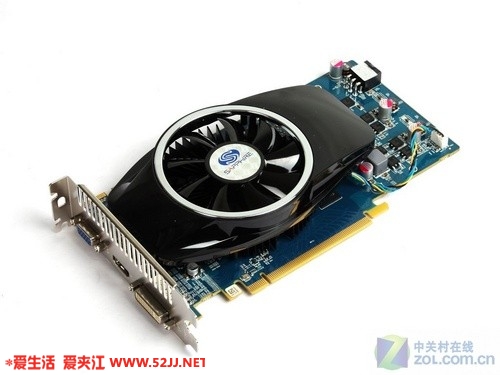

蓝宝石HD4750 512M GDDR5 PCI-E


昂达HD4750 512MB神戈

        我们看到上述三款抵达本站的产品，既有出自AIB之手的非公版产品，又有基于公版B743的设计，届时产品正式发布铺货后，我们会看到充足的货源供您选择。

        ● 用户端—HD4750这个可以有！

        我们知道微软的下一代操作系统Windows 7将于10月22日正式全球发布，而这款系统对于图形方面最大的升级就是集成了DirectX 11全新API，与此同时对应其设计的显卡RV8XX和GT300产品也会应运而生，那么此时购买一款DirectX 10.1的新品是否值得呢？

        其实用户大颗放心，虽然Windows 7即将到来，虽然RV8XX和GT300马上发布，但是在DirectX 11上的应用程序尤其是游戏方面的数量是并不会太多，绝大多数游戏为了普及及推广仍然会使用DirectX 10 API甚至DirectX 9 API。即使有针对DirectX 11设计的游戏，也会提供DirectX 10的版本。

        而且值得一提的是，DirectX 11和DirectX 10与DirectX 10和DirectX 9之间的关系并不一样，DirectX 10相对DirectX 9有了架构上的革新，所以DirectX 10的应用无法在DirectX 9硬件上完成。而DirectX 11相对于DirectX 10是一个超集，它是DirectX 10的一个功能扩展版本升级，很多DirectX 11的功能依然可以由DirectX 10硬件完成，虽然在硬件资源消耗上要远大于支持DirectX 11的硬件。

● 笔者观点

        在DIY圈里盛行一个“早买早用”的理念，毕竟绝大多数电脑硬件会从发布到退市一路走跌，如果仅是想购买一款价格便宜、性能又好的产品而一直等，这是不切实际的。

        现阶段，基于40nm制程图形核心的产品能够量产铺货的也许仅有Radeon HD 4750。其不仅价格实惠，性能方面也能压制目前同价位的其他产品，性价比突出；同时AMD倡导的Performance per Watt表示每瓦性能（单位GFLOPs/W），其性能功耗比也十分突出。

        近期想购买一款中低端主流性价比产品的用户，不妨把Radeon HD 4750作为首选。
