让热量飞 AC三风扇散热大战双高端显卡

吸血大魔王 · 发表于 2012-6-1 00:19:54

Accelero Xtreme Plus成为高端显卡标配散热方案
　　早在NVIDIA FX5900时代，我们就看到了有部分显卡厂商的顶级产品采用ARCTIC COOLING（以下简称AC）的散热器方案。其中最让我们印象深刻的是名为Accelero Xtreme的三风扇散热器，这款产品具备三颗92mm PWM风扇，5热管配置，庞大的身型已经足以证明其散热性能。自9800GTX+以后，我们在顶级显卡产品领域都会经常看到Accelero Xtreme的身影。
　　显卡领域的发展速度只能以“日新月异”来形容，在当代显卡领域里，NVIDIA以Fermi GF110核心的GTX 580和GTX 570作为顶级产品，而AMD则以Cayman核心的HD 6970和HD 6950为旗舰产品。为了不断支持最新的顶级显卡，AC基于Accelero Xtreme的基础已经推出过4款型号，其中最新的Accelero Xtreme Plus可以完美支持上述的顶级显卡。购买顶级显卡的消费者往往对散热和噪音两方面要求甚高，众所周知绝大多数公版散热器只能为用户带来仅仅够用的散热性能，很难达到高性能、低噪音两兼顾。因此众多购买了高端显卡的用户都在抱怨满载显卡温度高或者噪音大等问题，既然Accelero Xtreme Plus能够支持新一代旗舰显卡，因此我们进行了以下的性能测试。

Accelero Xtreme Plus

产品具备6年保修售后服务

　　Accelero Xtreme Plus这个外型设计，大家应该已经很熟悉，在卖场和各大论坛上，我们还把它称为“AC三风扇”，配备三颗92mm PWM风扇成为了这款显卡散热器最大的特色。产品外包装以透明塑料为主，这样消费者在选购的时候可以更清楚看到实物的细节。当然在外包装的背面，我们还可以看到产品的细致规格和支持型号，还有基于HD 5870显卡的测试数据，可以客观反映这款产品的散热水平。

吸血大魔王 · 发表于 2012-6-1 00:20:38

本帖最后由吸血大魔王于 2012-6-1 00:21 编辑

简析Xtreme Plus显卡散热器

Accelero Xtreme Plus产品正反面

庞大的身型

　　Accelero Xtreme Plus这款散热器尺寸为290(L)x104(W)x56(H)mm，重量为740克，主要由3颗92mm风扇+5条6mm热管+84片散热鳍片组成，可最大支持TDP为250W的显卡产品。由于Accelero Xtreme Plus配置的3颗风扇均具备PWM智能温控功能，因此风扇转速范围在900~2000RPM，噪音等级为0.5，属于静音级标准，三颗风扇最高转速时可提供夸张的81CFM风量。

散热底座已预涂导热硅脂

　　Accelero Xtreme Plus的散热底座规格尺寸为36x36mm，通过焊接工艺处理，散热底座与热管之间接触较好。为了方便用户，AC在Accelero Xtreme Plus的散热底座上预涂了一层自家的MX-4导热硅脂，用户购买回来后可直接安装使用。

清洗完导热硅脂后

　　Accelero Xtreme Plus的散热底座厚度达到5mm，吸热能力较强。清洗完预涂的导热硅脂后，我们可以看到纯铜的散热底座表面非常平整，并且经过拉丝处理，有利于与显卡芯片的接触。需要提出的是，由于Accelero Xtreme Plus散热底座面积不大，所以无法完全覆盖NVIDIA部分中高端显卡核心，只能确保与核心中心部位相接触。

吸血大魔王 · 发表于 2012-6-1 00:22:24

细析Xtreme Plus显卡散热器

风扇与散热器分离

92mm风扇

　　Accelero Xtreme Plus配置的92mm风扇供电参数为12V 0.15A，由于采用了业界最优秀的Fluid Dynamic Bearing（简称FDB流体轴承技术），风扇轴承的寿命更长，而且轴承内的摩损更少，可以让噪音大降。

散热器主体

　　Accelero Xtreme Plus的散热器主体非常壮观，整个散热器由5根6mm纯铜热管贯穿，左侧配置18片散热鳍片，右边则配置有66片散热鳍片，散热鳍片通过紧密的穿Fin工艺与热管相接触。

细腻的做工

5热管配置

产品附件

　　Accelero Xtreme Plus附送的配件较为简单，其中包括一个通风型PCI挡板、一根4pin接口转7V与12V的供电线材、4颗安装螺丝、5颗绝缘胶圈，还有一个AC的LOGO标贴，虽然附件较为简单，但是已经足够满足用户的需求。不过编者建议的是安装螺丝改成带弹簧的螺丝会更佳，避免在核心裸露的显卡上安装散热器时，由于压力过大压坏核心。

吸血大魔王 · 发表于 2012-6-1 00:22:49

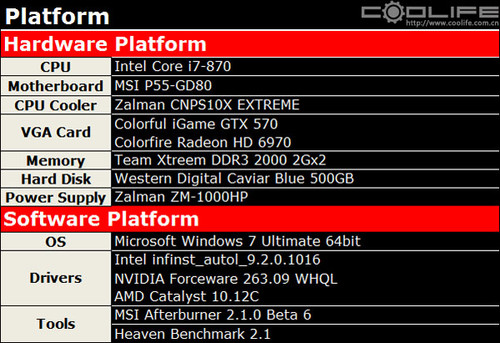

测试平台与说明

　　Accelero Xtreme Plus散热器测试采用封箱测试方式，Zalman ZM-1000HP机箱采用下置电源设计。

GTX 570与HD 6970

　　测试中我们选取了NVIDIA GeForce GTX 570和AMD Radeon HD 6970用作考验Accelero Xtreme Plus散热器。

PROLIMATECH PK-1导热硅脂

　　为了避免测试中不同硅脂对性能造成的影响，测试中均采用PROLIMATECH PK-1导热硅脂。并且测试前均经过10分钟负载，让导热硅脂磨合得更好。

吸血大魔王 · 发表于 2012-6-1 00:23:20

HD 6970如何安装Accelero Xtreme Plus散热器

HD 6970安装上螺丝及绝缘垫圈

　　在HD 6970上安装Accelero Xtreme Plus散热器必须先把原有散热器以及金属背板完全卸下，安装时应先安装对角螺丝，这样受力会较为均匀。并且建议不要每装一颗螺丝都扭到最紧，应在4颗螺丝装上后再进行调整，在HD 6970上安装Accelero Xtreme Plus散热器必须小心，以免压坏核心。

插上4pin风扇供电接口

　　Accelero Xtreme Plus散热器4pin供电接口线材长度为12cm，适合4pin风扇供电接口位于尾部的显卡产品，用户购买时需注意。

散热器还是凸出不少

　　安装了Ａccelero Xtreme Plus散热器的HD 6970长度会增加，总长度达到了31cm，因此用户在选购时也要考虑机箱能否兼容。

辅助供电接口与散热器之间的距离很小

　　在HD 6970上安装Accelero Xtreme Plus散热器，会遭遇到辅助供电接口与散热器间间距较小问题，在插拔电源线时需注意。

安装上Accelero Xtreme Plus的HD 6970

吸血大魔王 · 发表于 2012-6-1 00:24:08

GTX 570如何安装Accelero Xtreme Plus散热器

　　如果您是用GTX 470、GTX 480、GTX 570甚至GTX 580显卡的用户，那必须配备VR004附件套装，更换相关的底座扣具和附件，才能获得更好的支持。

VR004配件套装

VR004套装的附件

　　AC VR004套装里包含一本说明书、底座扣具、两颗安装螺丝、12颗显存散热片、3颗核心供电散热片、1颗显存供电散热片和一支小剂量的导热硅胶。需要注意的是套件中附送的并不是我们常用的导热硅脂，而是具有粘合性的导热硅胶。

安装上散热片

Accelero Xtreme Plus更换扣具

安装上螺丝

辅助供电接口与散热器之间的距离

　　Accelero Xtreme Plus散热器在GTX 570上并没有出现类似HD 6970上的情况，辅助供电接口与散热器之间留有了足够的空间。

散热器还是凸出不少空间

　　由于体型实在太巨大了，装配了Accelero Xtreme Plus散热器的GTX 570长度增加至30cm，所以还是那句话购买时用户需考虑机箱兼容性。

安装上Accelero Xtreme Plus的GTX570

吸血大魔王 · 发表于 2012-6-1 00:24:29

性能实测与解说

　　以往对于显卡散热器测试一般可采用Furmark进行负载，但GeForce GTX 500系列显卡具备了保护机制，Furmark等软件已不能尽情地压榨显卡，因此我们本次测试改为运行Heaven Benchmark 2.1对显卡进行负载，并利用MSI Afterburner 2.1.0 Beat 6进行检测，风扇转速交由显卡PWM控制。

HD 6970待机温度对比

HD 6970负载温度对比

　　更换了Accelero Xtreme Plus散热器的HD 6970，无论在待机还是负载情况下，GPU温度有了明显下降，并且风扇转速都较公版散热器少很多。待机情况下风扇仅需990RPM左右，温度就下降了7℃，而负载情况下风扇转速为1150RPM左右，温度就下降了18℃。

GTX 570待机温度对比

GTX 570负载温度对比

　　更换了Accelero Xtreme Plus散热器的GTX 570出现了同样的状况，无论在待机还是负载情况下，GPU温度有了明显下降，并且风扇转速都较公版散热器少很多。而Accelero Xtreme Plus散热器在GTX 570上表现更为优秀，无论待机还是负载，风扇转速都控制在990RPM左右，待机下降了7℃，负载时下降了29℃。

　　测试后我们发现Heaven Benchmark 2.1对于GPU的负载能维持在98%~100%之间，足以考验Accelero Xtreme Plus散热器。

吸血大魔王 · 发表于 2012-6-1 00:25:20

COOLIFE评测室观点
　　通过外观、细节等赏识以及性能测试后，Accelero Xtreme Plus散热器为我们展示了其细腻的做工、庞大的体型以及更重要的是强劲的散热性能、和静音性能。获益与优秀做工以及散热器本身的配备，散热性能表现出王者般的姿态，以20℃左右的温度优势击败原装散热器。又因为Accelero Xtreme Plus配备的风扇采用4pin PWM设计，得益于PWM功能，在静音方面相当出色。

　　Accelero Xtreme Plus散热器是一款优秀的显卡散热器，可满足高端显卡用户低温静音的需求。由于散热器本身体积较为巨大，容易与机箱出现兼容性问题，用户在购买时需注意。Accelero Xtreme Plus能兼容多种型号显卡，但由于不同型号显卡PCB设计各有不同，出现类似在HD 6970上的兼容性问题也是在所难免。

　　但不可否认的是Accelero Xtreme Plus散热器的确成功地征服了顶级显卡这些发热大户，并且对比公版散热器性能上展现出王者般的压倒性胜利。
