打印机修理失败全纪录(续)。

慢慢牛 · 发表于 2009-8-18 20:16:30

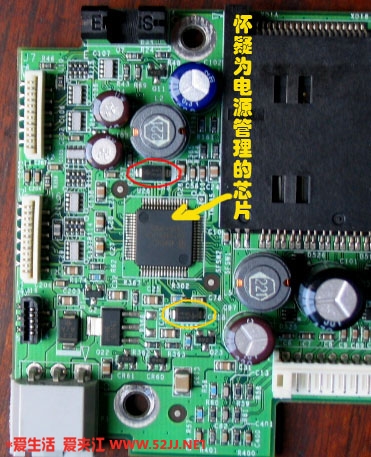

经拆机检查确实是下图中红圈中的元件（一个二极管）击穿了，
打印机 013.jpg

换了一个普通整流二极管能开机，但打印时进纸就关机。估计是一个快恢复二极管。肖特基二极管可能性较大。
从节能灯上拆了一个快恢复二极管装上，打一页后又被击穿。
由此犯了一个错误。
我想既然击穿后直通状态（短路）都没事，应该可以随便整，就从节能灯上又拆了两个二极管也是快恢复的，来并联装上。
灾难发生了，不能开机，检查发现多路电路都是短路状态，证明电源管理芯片已被烧，
换芯片不现实，再修的可能性为零。除非换主板。
为什么并两个二极管会烧芯片，现在还百思不得其解，虽然修理上没人这么干。
