● HD6870实测3版AMD驱动　　2011年前半年我们经历了AMD Radeon HD 6000产品线布局完毕，也经历了Fermi 2.0架构的一系列显卡发布，不过2011后半年令我们没有想到的是，大量经典游戏的升级版和优化引擎制作的游戏大量面世，PC玩家似乎有了升级显卡的理由，而显卡厂商目前的核心工作就是为新版游戏优化自己的驱动程度。

　　前段时间专为《战地3》而优化的NVIDIA GeForce 285.38 Beta测试版驱动发布没几个小时，AMD也放出了自己的催化剂11.10预览版，首要目标也是照顾《战地3》玩家，同时还有Eyefinity多屏输出、控制中心的增强。

AMD显卡需要催化剂提振性能

　　之前有传闻AMD在开发针对《RAGE》的第二个优化版驱动，近日发布了显卡催化剂驱动11.10的第三个预览版，不过稍微有点意外的是，官方没有给出任何说明，所以我们也无法证实此驱动是否专为《RAGE》而优化。

GPU厂商最在乎的驱动优化

　　今天在微星R6870 Hawk显卡的帮助之下，我们得以对下半年3款泄露版驱动性能进行对比测试，同时微星R6870 Hawk在测试全程安静稳定的表现，也让我们再次对微星军规供电和Twin Frozr III显卡有很大兴趣。

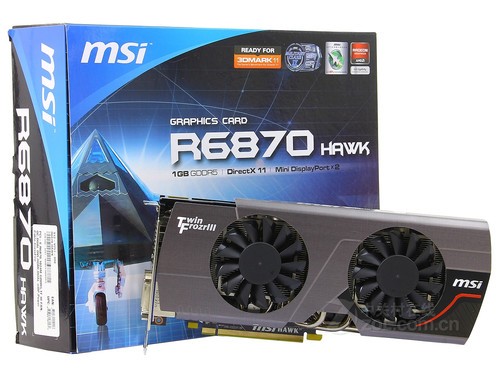

微星R6870Hawk显卡与包装

　　全新驱动代表了AMD的不断进取特别是对GPU架构的内部资源挖掘，同时对于我们广大游戏玩家非常在意的游戏深度优化，基本上也是靠硬件厂商和游戏引擎开发商不断协调才能达成一致的。所以在2011年下半年我们不仅会体会到新游戏纷至沓来，还能免费享受到游戏性能的不断提升。

吸血大魔王

● 实战微星R6870Hawk拆解　　微星R6870Hawk显卡使用了一体化散热器设计。散热器部分正如我们所知，显卡采用微星独家设计的TwinFrozrIII散热设计，也就是众所周知的"霜刃"散热系统。对于这套散热系统的升级速度，也确实让我们感到惊喜。

R6870Hawk显卡拆解


R6870Hawk显卡散热器特写

　　透过8厘米超大双风扇，搭配三根热导管配备超级热管技术与大面积的镀镍纯铜底散热底座，让热能有效且快速的导出。整个散热器鳍片密度较高，这一点用户通过重量可以轻松判断出来。

R6870显卡GPU核心

　　微星R6870Hawk显卡基于基于Barts构架，拥有1120个流处理器，采用最新第七代曲面细分Tessllator技术，完美支持DirectX 11以及Shader Model 5.0特效，支持AMD节能技术Powerplay II，采用最新eyefinity多屏显示技术，内建支持第三代最新Avivo HD & UVD GEN Ⅲ高清解码技术。显卡核心频率达到930MHz，显存依然是4200MHz，核心超越公版840MHz额定频率。

微星能效切换

　　除了显卡自动侦测目前的工作状态做出合理的性能表现之外，微星允许用户通过一个开关选择允许风扇在显卡满负荷运作下，大幅度降低GPU温度，用户使用这类显卡可以获得更大的自主权。

　　除了令玩家印象深刻的Twin FrozrIII散热系统之外，值得一提的是微星一直有一套整体产品设计理念支撑其新品开发。微星在2009年提出的“军规”概念刚是深入民心，因为它的引入将产品品质、用料等个方面提到了一个新台阶。

微星R6870Hawk显卡供电

　　目前最新的微星显卡显卡严格遵守美国国防部标准《MIL-PRF-39003L》，所有电容均满足 (-55°C ~ +85°C) 的工作温度标准，采用军规用料，Hi-C钽电容和军工级固态电容，Hi-C钽电容具有超高耐温（高达125°），超稳定性的特点，主要用于GPU滤波供电，滤除杂波抑制电压波动，给GPU提供最强劲最稳定的供电。


显卡特色功能解析

　　这款显卡采用8+2 相PWM供电设计，这种供电远超公版4+2标准，可以承担更高的GPU电流，为长期高频工作和极限超频提供了方便。

微星R6870Hawk显卡输出接口

　　微星R6870Hawk显卡后端也有两项供电系统，它们负责显存耗电需求，而显卡前端的供电6项负责核心（从辅助6-pin供电接口取电），2项负责核心辅助（从PCI-E接口取电）。每项供电配置一颗全封闭电感和多颗MOSFET管，电容方面也是URL香港万裕和日本化工搭配使用。

R6870简单实用的附件搭配

　　R6870显卡在输出接口方面和公版不同，显卡搭配了两个DVI接口和一个DisplayPort接口+一个HDMI接口。我们认为这是厂商为了用户连接显示器方便而进行的接口改变，公版设置的两个MiniDP接口需要转接线才可以实现顺畅输出。而R6870所有接口都遵循标准设计。

吸血大魔王

● 温度测试尽显Hawk显卡本色

　　微星Hawk显卡基本上都采用了的TwinFrozr散热设计，而本次第三代TwinFrozr在HD6870显卡上的正式采用标志着一颗TDP大约在180W的中等芯片的发热量完全可以被微星驾驭，并且在周边构筑合理的散热系统。

R6870Hawk显卡散热器底部

　　通过上图我们看到从散热底座放射出了多条热管，与周围细密的散热片相连。这套散热方案的优势在于能够以最快速度将GPU热量导出，分散至大面积的散热片上，然后通过双大尺寸风扇进行散热。特别需要注意的是显卡一体成型的散热片，其可快速传导显存与周边供电模块的温度。

辅助散热支架

          在这个环节，我们使用了常用的GPU-Z软件和Furmark1.9.0软件来测试这款显卡的基本信息和满负载温度曲线。这GPU-Z软件可以帮助我们最直观的了解一款显卡的基本概况，而Furmark则可以检测显卡的稳定性和散热器设计。

GPU-Z基本信息页面

          GPU-Z第一屏可以显示显卡的GPU规格和额定频率等信息，而第二屏则可以显示显卡在低功耗模式下的自己降频特性，如果显卡不具备节能特性，则在桌面模式下不会自动降低功耗。

GPU-Z频率与电压界面

          Furmark软件相信大家已经非常熟悉，这是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。我们本次选取这个软件运行极端折磨模式约6分钟，来通过温度变化曲线来检测显卡的稳定性和散热器性能。

Furmark温度测试界面

　　本次测试告诉我们，频率超越公版达到930MHz的微星R6870Hawk显卡在极端环境下的温度控制非常理想，显卡起始温度42度，最高没有突破65度，风扇转速控制在2800转每分钟左右，不会对周边环境产生可以耳闻的噪音。这类显卡在机箱内的表现相信会让更多玩家放心。

吸血大魔王

● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-870 3.52GHz、技嘉P55-UD4 GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件 环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7-870 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代双通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板	技嘉P55-UD4 GIGABYTE GA-P55-UD4
	（Intel P55 + ICH10R Chipset）
显示卡
	AMD 产 品
	微星R6870Hawk
	（Barts / 1024MB / 核心:930MHz / Shader:930Mhz / 显存:4200 Mhz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB NTFS系统分区）
电源供应器	鑫谷GP850 80PLUS金牌电源
	（ATX12V 2.0 / 750W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

技嘉P55-UD4 GIGABYTE GA-P55-UD4

Apacer 猎豹二代双通道套装/PC3-12800

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（版本号 11.9预览版 11.10预览版 11.11预览版）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏 测试项目
	DirectX 11游戏
		Lost Planet 2
		CAPCOM
		Colin McRae DiRT 3
		Codemasters
辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

● 基准测试项目及测试成绩

　　3Dmark Vantage是Futuremark推出的一款经典显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

3DMARK Vantage

　　3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

3DMARK 11

　　本次基准测试中，催化剂11.8、11.9和11.10的差距非常微弱，其中11.9预览版在3DMark Vantage项目中竟然有一点落后，当然在全新的DirectX 11基准测试中，新版本的驱动取得了一些性能领先，Performance选项中我们测试微星R6870Hawk显卡提升幅度更大一些。总体而言基准测试没有拉开差距。

吸血大魔王

● 两款DirectX 11游戏测试

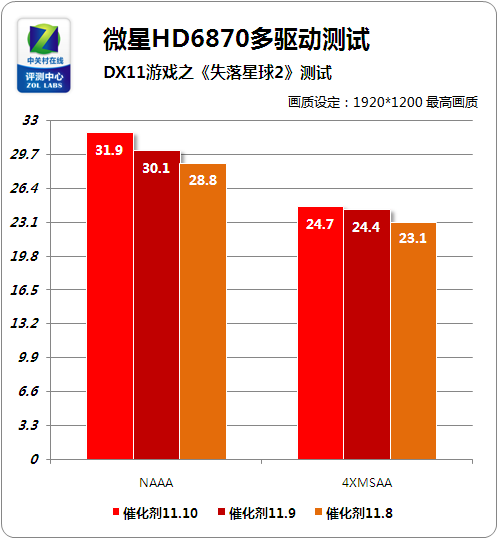

　　● 失落星球2

　　《失落的星球2》背景设在原来第一季的十年后。气候变化融化冰雪覆盖的大陆，创造了新的环境，如丛林。在EDN-3rd的改变下，10年过去了。地球发生了重大改变，冰川已经融化，热带丛林消失，沙漠冷酷无情。玩家将进入新的环境，与雪贼战斗，以抓住不断变化的地球控制权。玩家将控制他们的英雄跨越6个相互关联的事件，创造一个真正独特的互动体验。有了这个概念，玩家将会有机会从不同的发展角度来动态的改变故事情节。

　　● 尘埃3

　　为了延续上代经典拉力赛车《尘埃2》的卓越成功，也为了扩大Codemasters在游戏行业的影响力，基于DirectX 11的跨平台大作《科林麦克雷：尘埃3》在2011年05月24日正式发布了。通过各大媒体的高分集我们了解到，《尘埃3》成为近5年来评价最高的赛车游戏。《尘埃3》基于深厚的开发功底和对EGO引擎的熟练使用。

　　游戏测试是体现驱动优化结果的最好例证，同时用户购买显卡也正是为了运行游戏，尽管在基准测试中AMD新版本的驱动很难发挥出自己的特色，但是仅有的两个游戏测试还是把握非常准确的，特别是失落星球2测试中最新版本的驱动程序发挥出色。

吸血大魔王

● 微星R6870Hawk显卡测试总结

　　微星R6870Hawk在不同驱动下的表现是令人满意的，尤其是随着驱动版本提升显卡用户获得了免费的礼物，这种优化方式何乐而不为。未来中关村在线显卡频道会针对不同游戏做一些驱动测试的体验。

微 星 R 6 8 7 0 H a w k  显 卡 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★★
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★★☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★★☆
		超频能力	-----
		接口附件	★★★★☆
		温度控制	★★★★★
		设计细节	★★★★★
编辑点评	总结： 　　微星R6870Hawk显卡在本次测试中给我们的印象是很好的，因为很多其他品牌的高频Barts芯片在发热控制方面并不理想，经常会遇到风扇转速很高的显卡，而微星通过TwinFrozrIII散热设计很好地控制在满载65度。 　　驱动测试方面我们的确发现AMD针对不同的游戏优化了不同的驱动版本，所以大家要紧跟厂商脚步使用比较新版本的驱动，虽然基准测试没什么变化不过游戏的速度得到了小幅度改善。
	优势： >>采用更高端的Barts芯片打造高性能显卡； >>产品定位得当用料没有堆砌； >>采用TwinFrozrIII散热设计。
	遗憾： >>HD 6790原生16个ROP单元，性能有一定影响。
