恒温箱严酷考验 翼系列显卡挑战极限环境

吸血大魔王

● 翼系列显卡挑战极限环境

　　通过之前的评测，我们知道铭瑄翼系列显卡可以说是目前市场上最有做工特色的产品。背吸式散热器加上单槽设计在很大程度上让显卡变得更加轻盈，但是这加剧了很多用户的担忧——翼系列显卡能否在极端条件下长时间安稳运行？

　　为了求证这个问题，今天我们和铭瑄工程师协商之后决定通过中关村在线显卡频道评测室的硬件设备资源，对翼系列GTS450显卡做一次较为专业的稳定性压力测试，测试软件选择对GPU考验严苛的Fuamark1.9.0，测试条件并非我们熟悉的机箱内或者开放式平台，而是恒温恒湿试验箱。

翼系列显卡进入恒温箱

　　这台GIANT FORCE恒温恒湿试验箱适合电子、塑胶制品、电器、仪表、食品、车辆、金属、化学、建材、航天、医疗等制品检测质量之用。专门测试各种材料耐热、耐寒、耐干、耐湿的性能。

台湾巨孚（GIANT FORCE）恒温恒湿实验箱

　　本机可选择中文或英文液晶显示触控式屏幕画面，操作简单，程序编辑容易。可显示完整的系统操作状况相关数据、执行及设定程序曲线。运转中发生异常状况，屏幕即刻自动显示故障原因及提供排除故障方法。

　　翼系列显卡做工回顾
　　翼系列显卡革命性提出“云散热”理念，在业内首创拥有专利技术的“涡轮背吸式一体化散热系统”，随之创造出搭载在翼系列上的黑洞散热器。

翼系列显卡电脑合成拆解图片

　　通过上图我们可以看到翼系列的构成方式，首先是一个经过特殊设计的PCB，PCB在风道部分留出通路，同时所有元件排布都为风道做了特殊优化。散热器部分主要是铜管贯穿是散热器和10度倾斜的铝质鳍片，最引人瞩目的是显卡的反向风扇。

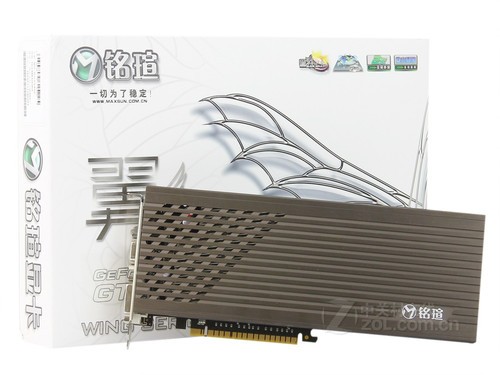

铭瑄翼系列显卡（GTS450）

　　身材苗条的翼系列显卡在日常测试下很多表现都可谓正常甚至中等偏上，毕竟一款单槽显卡轻松应对26度室温是没有压力的，但是我们如果模拟机箱环境38度，甚至比机箱更加严厉的45度，50度等环境温度，显卡的空载起步温度就已经大幅度提升，满载温度自然更加难以控制。

吸血大魔王

● 翼系列显卡拆解与室温测试　　相对于其他产品采用常规散热方式，铭瑄选择了一条比较少见的竞争对手从未使用过的方式，就是在单槽的基础上将风扇做改进处理，让风扇出现在更易获取到风量的PCB背面。这种尝试让显卡获得了新生，也让整个行业看到了铭瑄的改变，毕竟这标志着铭瑄改变通过出货量获取认可的模式，开始走上了一条自己的创新之路。

两片超薄的翼系列显卡

　　通过更多拆解我们可以看到，翼系列显卡的散热器构成方式其实并不特别，这是在传统涡轮风压风冷散热器上的一次有效创新，但是铭瑄的细致让我们找到了很多可取之处，对于工程师在细节和全局方面的考虑值得尊重。

　　


PCB对应元件需要重新设计

　　铭瑄翼系列GTS450显卡使用了非公版3+1项供电设计，布置在PCB后方的3项供电有意将MOSFET放在中央，将纵深高度较大的原件放在两边，这样可以通过一体化热管铝鳍散热器压住MOSFET，在帮助散热的基础上传递风量给GPU部分。
　　本次我们需要一款变态的软件在执行稳定性测试，所以首先考虑到的是FurMark 1.9.0。全新打造的FurMark 1.9.0正式版软件变化确实挺多，对显卡的折磨程度越来越严苛，而且还带有屏蔽显卡的功耗保护功能。

FurMark 1.9.0正式版

　　软件的界面相比旧版来说更加简单明快。折磨模式（BURN-IN test）按钮在新版界面上十分显眼，其下的测试模式（Benchmark）按钮还分别单设了两种预设模式即1920*1080和1280*720两种常用分辨率。

铭瑄翼系列显卡（GTS450）基本信息

　　翼GTS450核心基于40nm工艺制程的GF106核心，内建192个流处理器，完美支持DirectX11特效规范，支持NVIDIA CUDA运算技术，完美整合PhysX物理加速引擎。翼GTS450搭载8颗SAMSUNG 0.4ns的显存颗粒，组成1024M/128bit显存规格，默认频率高达783/3608MHz。

铭瑄翼系列显卡（GTS450）室温空载

铭瑄翼系列显卡（GTS450）室温测试

　　通过Furmark测试我们看到铭瑄翼系列GTS450显卡起始温度42度，满载温度80度，后期显卡恒定在80度没有继续上扬，这是一个较为稳定的工作温度，对于单槽显卡来说取得这一成绩已经不容易，不过工作过程中有一定噪音。

吸血大魔王

● 恒温箱38度模拟机箱测试　　接下来我们把翼系列GTS450显卡放入恒温箱内进行测试，我们对这款显卡的定位是追求超豪华做工的显卡玩家，或者机箱内因为PCI-E插槽有特殊用途的用户，所以其单槽的散热能力成为显卡设计的核心关注点。

翼系列GTS450显卡进入恒温箱

翼系列GTS450显卡进入恒温箱

　　我们让测试平台、电源这两个发热大户进入恒温箱内，这样可以尽量模拟一个准确的机箱环境，对于恒温箱本身，我们没有做自动温度记录等复杂的编程工作，因为我们可以借助外部的键盘鼠标和显示器实现通信，通过Furmark软件实时监控显卡核心温度。

正在进行测试的翼系列GTS450显卡

　　我们的GIANT FORCE恒温恒湿试验箱左边是键盘鼠标和显示器，恒温箱窗口可以看到铭瑄显卡正在接受测试。我们首先选择38度作为本次测试的第一个额定温度，来模拟机箱内的环境。

通过控制面板设定温度

　　GIANT FORCE恒温恒湿试验箱提供了一个详细的可编程控制面板，本次测试我们仅是使用其温度设定功能，点击SET可以设定出合理的温度，然后点击Run，整机开始向我们设定的温度进发。

38度环境下测试

38度环境下测试

　　我们将GIANT FORCE固定在38度，发现显卡空载温度固定在52度，此时风扇转速为2070转，没有任何噪音。Furmark软件显示的起始温度为52度，最高温度82度，我们长达15分钟的测试中显卡没有不稳定状态，风扇转速为72%。

吸血大魔王

● 恒温箱45度测试与总结　　在模拟完成机箱内部的测试环境之后，我们将温度继续上调到45度进行长时间测试，调试到45度的主要原因是我们发现在50度恒温箱中翼系列GTS450显卡会发生风扇99%转速的情况，这是非常明显的风扇逼近极限状态，所以最后我们选择了45度作为一个合理的稳定的测试环境。

50度恒温测试的确有点过分

45度可以有效模拟高温机箱

　　为了让显卡风扇有充足的余量，我们使用了45度作为本次最高测试环境温度，在日常环境下如果室温达到45度相信大家已经无法工作生活，不过机箱内的显卡需要经历这样的测试才能稳定运行。

翼系列GTS450显卡45度测试中

45度恒温箱空载温度

45度下恒温箱测试

　　在这一轮45度测试中显卡表现平稳，虽然起始温度已经达到57度，但是在达到86度时被风扇加速旋转带来的强大风量所压制，最后稳定运行在85摄氏度，但是此时显卡所发出的噪音已经非常大，这是一个在高温下不可回避的问题，也希望铭瑄能够在BIOS温控中将极限温度设定在90度或者更高，这样可以有效降低显卡噪音。

　　测试总结：
　　本次测试中铭瑄翼系列GTS450显卡经受了恒温箱和Furmark软件的长时间考验，在软件选择和选择方面我们选择了最为严苛的测试方法，力求获得显卡最大功耗和发热，同时恒温箱的帮助也让我们获得了一个科学准确的测试环境。
　　铭瑄翼系列GTS450显卡在目前的千元级中端产品里已经达到了非常高的设计水准，首先有一个明确的全局思想来指导产品在散热方面做出革新，其次是这款显卡工程师在鳍片、风扇、外壳等方面精心打造，最终让显卡在外观和性能方面浑然一体，并拥有一定散热余量。
