N卡5屏游戏体验 影驰GTX560威5组建测试

吸血大魔王

前言：五屏幕输出和技术不仅是能带来游戏的卓越体验，更重要的是在金融、广告、科研项目等专业领域用相当广泛的运用。喜欢玩新意玩创意的影驰显卡，在利用自主研发的革命性PCB平台上研发出WHDI版系列显卡和无双版系列显卡之后，再次基于该平台设计出GTX560威五版显卡，与之前的无线视频信号传输和超薄概念不同，威武是一款能支持5屏输出的高端游戏显卡。

影驰GTX560威五版显卡测试

         影驰GTX560威五版显卡采纳的自主研发的革命性PCB平台，在该PCB板上已经衍生出不少独具创新精神的显卡。这款PCB板还采纳了6层长板设计，在电气性上更为优秀，拥有更大的空间建立不同的技术模组，板中内层注铜，可以将显卡的热量均匀的散布，并且CHiL数字供电方案，适用GTX460系列和GTX560系列的显卡。另外值得一提的是，影驰GTX560威五版采纳了“银河旗舰”的新型散热器，外形格外漂亮。

影驰GTX560威五版显卡

影驰GTX560威五版PCB背面

吸血大魔王

N卡如何实现5屏输出
    影驰GTX560威五版能够实现5频输出，是在于附加PCB，上面搭载了IDT出品的VMM1400芯片，可以为显卡提供另外四个Mini HDMI输出接口。PCB间以排线相连，用于数据传输。芯片会将一个DisplayPort通道分为四个HDMI输出接口。单就这个芯片来看，其扩展模式下最高可支持3840x768@60Hz分辨率。

显卡上附加了两块PCB板来安置多屏输出芯片

IDT出品的VMM1400芯片

一共6个输出接口

    输出接口方面，影驰GTX560威五版显卡搭配4个Mini HDMI接口和一个标准HDMI接口以及DVI接口，能够轻松实现两屏、三屏、四屏以及五屏不同需求的输出。

吸血大魔王

性能测试的硬件、软件平台状况

　　● 测试系统硬件环境

测 试 平 台 硬 件
中央处理器
	Intel Core i7-920
	（4核 / 超线程 / 133MHz*20 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 /                  1600RPM）
内存模组	Apacer 猎豹二代三通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板
	MSI X58A-GD65
	（Intel X58 + ICH10R Chipset）
显示卡
	NVIDIA产品
	影驰GTX560威五版
	（GF114 / 1024MB / 核心:810MHz /                  Shader:1620Mhz / 显存:4000 Mhz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB                  NTFS系统分区）
电源供应器	振华冰山金蝶800W
	（ATX 800W）
显示器
	AOC 2217 V+
	（22英寸LCD / 1680*1050分辨率）
	优派22寸
	（22英寸LCD / 1680*1050分辨率）

　　性能测试使用的硬件平台由Intel Core i7-920 2.66GHz、MSI X58A-GD65主板和宇瞻2GB*3双通道DDR3-1600内存构成。细节及软件 环境设定见下表：

　　● 测试系统的软件环境

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	NVIDIA Forceware
	（WHQL / 版本号 275.33）
桌面环境	1680*1050_32bit 60Hz

        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

吸血大魔王

影驰GTX560威五版五屏组建
    影驰GTX560威五版的组建并不复杂，而且也无需驱动的特别设置，但是输出接口一定要按照顺序来连接显示器，否则显示器的画面就拼接不对了。

影驰GTX560威五版5屏搭建指示图

测试准备的4台相同的22英寸显示器

测试的连接方法

    建议连接方式：四个Mini HDMI接口同时连上，DP/DVI任意一个接上。

正在运转的影驰GTX560威五版

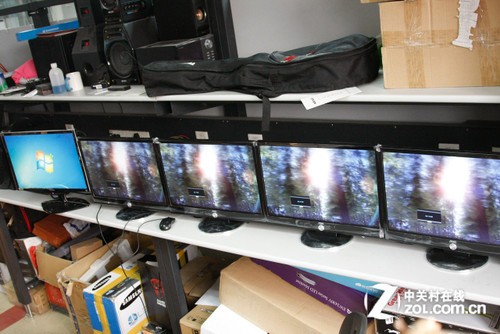

搭建成功实现5屏显示

   在显示分辨率方面， DP/DVI可以支持2560x1600@60Hz，其他四个显示器可以实现总共3840x768@60Hz的3*720P输出。

四屏田字形体验

    这款还有一种应用，当四个Mini HDMI接口全部接上可以实现四屏田字形体验，此时分辨率可以2560x1600（或者2560x1400）输出。

吸血大魔王

影驰GTX560威五版应用面测试
    在测试过程中，笔者使用影驰GTX560威五版组建5屏进行测试，分别尝试了游戏、工作、财经、展示的运用，发现这款显卡在行业用户当中拥有非常广泛的应用价值，尤其是在广告展示方面。

你可以通过4屏环绕进行游戏另外一个屏幕观看游戏攻略

当然你也可以5屏复制显示进行广告展示

用它来操作股票做技术分析更为拿手

吸血大魔王

影驰GTX560威五版游戏测试
    影驰GTX560威五版对游戏的支持情况又如何呢？下面笔者选择了几款热门游戏进行测试。

极品飞车14游戏状态

街头霸王4游戏状态

尘埃2游戏状态

    在游戏当中只有4个频率可以环绕显示，另外一个显示器只能用作扩展，在测试的三款游戏中，影驰GTX560威五版在4屏下都可以开启3840x768@60Hz的3*720P输出，只是在驱动兼容上存在一些问题，会有一定的闪烁。另外一方面，由于多屏拉得够长，玩家必须拥有足够的空间才能比较好的把玩。

吸血大魔王

影驰GTX560威五版 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★★
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★☆☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★★☆
		超频能力	★★★☆☆
		接口附件	—————
		温度控制	—————
		设计细节	★★★★☆
编辑点评	总结：         影驰GTX560威五版是一款非常具有创新精神的显卡，它弥补了NVIDIA游戏显卡在多屏输出方面的不住，同时带给了游戏玩家更好的体验，同时这款显卡相比也些多屏的专业显卡价格更低，是专业用户非常不错的替代品。
	优势： >>独具匠心的一款创新产品；
	遗憾： >>不能实在五屏幕完美无缝拼接。
