展示力量与美学 翼系列显卡做工特质分析

吸血大魔王

　显卡市场异彩纷呈，在显示核心GPU发展进入3倍于摩尔定律的这几年间，我们感受到的是提升迅猛的画质，还有每一个显卡厂商在产品设计方面倾注的心血。2010年以来概念性显卡发展迅猛，无论是七彩虹iGame系列、索泰毁灭者系列还是影驰名人堂系列等等显卡都成为媒体关注热点。

铭瑄翼系列显卡（GTS450）

　　而进入2011年在显卡设计方面发力更多的则是通路厂商，镭风XStorm给我们带来的是大风扇和强悍供电体验；盈通游戏高手特别是海螺号显卡在散热器设计方面发挥前所未有；而进入8月我们获悉了又一家重要厂商铭瑄正在策划一款让行业和玩家都感到惊奇的产品——翼系列。
　　● 涡轮背吸式一体化
　　翼系列显卡作为铭瑄首发的超薄产品，其凝聚了铭瑄工程师多年的研发经验成果，采用了多项创新的设计与技术，致力打造具备超强散热性能的超薄显卡，为用户提供更多元化的产品选择。

铭瑄翼系列正面

　　与市场上的single slot显卡不同，为了解决超薄显卡散热效能低的诟病，翼系列显卡革命性提出“云散热”理念，在业内首创拥有专利技术的“涡轮背吸式一体化散热系统”，随之创造出搭载在翼系列上的黑洞散热器。

铭瑄翼系列背面

　　涡轮背吸式散热器突破传统，巧妙地将散热系统设计在显卡背面，吸风量比正面放置的风扇有效提升30%以上，显著提升整卡散热效能。

铭瑄翼系列显卡拆解

　
铭瑄翼系列显卡散热器特写

　　涡轮背吸式黑洞散热器采用涡轮风扇，反向进风，充分利用CPU周边广阔的冷风空间进行吸风，更贴近于机箱内部的散热风道，借助机箱风道形成合力。

翼系列显卡电脑合成拆解图片

　　通过上图我们可以看到翼系列的构成方式，首先是一个经过特殊设计的PCB，PCB在风道部分留出通路，同时所有元件排布都为风道做了特殊优化。散热器部分主要是铜管贯穿是散热器和10度倾斜的铝质鳍片，最引人瞩目的是显卡的反向风扇。

吸血大魔王

● 背吸散热造就史上最强SLI主卡　　“背吸式散热”这一个创新的理念，突破传统，把显卡的散热风扇放置在背部，充分考虑了机箱内部散热环境，借助机箱内部散热风道，与显卡形成合力，实现“云散热”的突出效果。

　
翼系列显卡成为SLI副卡首选

　　翼系列单槽显卡在散热方面有新的突破，这将打破用户对单槽显卡散热的疑虑。而且翼系列单槽显卡由于采用超薄的设计，节省了机箱内部的空间，也为多卡互联提供了方便，超薄的体积对于小机箱特别是小型HTPC来说也非常合适，这些优势都是普通显卡所无法满足的。

显卡透视红外图

　　市场上的显卡多数采用过度夸张的散热器设计，不禁会产生审美疲劳，现在社会的压力太大，我们年轻人不免也产生浮躁的心理。而翼系列采用单槽的设计，纤薄，简洁的外形能避免浮躁和审美疲劳，让心灵回归平静，这个是我们翼系列设计的最重要的内涵。

铭瑄翼系列显卡平台组建效果

　　作为一款显卡行业从未出现过的涡轮背吸式设计，在中关村在线显卡频道后期的测试中，我们会着重测试这款显卡的温度，极限环境下稳定性，以及在SLI测试过程中对整个风道的帮助。

吸血大魔王

　● 单槽散热器展现研发力量　　单槽AGP或者PIC-E显卡，这在5到10年前还是一个曾经业内最为通用的显卡厚度标准，然而随着DirectX9.0c时代的到来，GPU复杂度使得功耗和发热都变得越来越大，单槽显卡无论在供电元件排布还是散热器安装等基本问题上都成为一个近乎无解的问题。

PCB对应元件需要重新设计

　　不过铭瑄没有放弃对这一设计目标的追求，翼系列正在通过特殊的设计直面单槽显卡散热问题。
　　通过和厂商交流我们获知到，黑洞散热器选用的涡轮风扇来自台系大厂ERVRFLOW，首次引进工业服务器级涡轮增压技术，风量对比普通涡轮风扇提升20%，双滚珠轴承结构使风扇的平均无故障时间长达50000小时，是传统油封轴承的5倍以上。

　
铭瑄翼系列显卡散热鳍片

　　显卡利用涡轮增压风扇产生强大的风力，透过10°斜齿工艺散热片与精准的涡轮风扇开口配合，形成S形流体风道走向，独特的设计使风速和冷风温度都优于传统直线风道。这样设计的直接优点是：风道经过的S形散热距离是传统直线风道的2倍，直接覆盖显卡的每一个发热部位。

铭瑄翼系列显卡散热器

　　波浪齿结构散热鳍片，能最大限度减少风阻，并让散热面积达到83672平方毫米，相比没有使用波浪齿结构时提升近2000平方毫米散热面积，显著提高散热效率。

铭瑄翼系列显卡散热器特色解析

　　显卡通过创新型10°斜齿工艺散热片覆盖PCB的面积超过70% ，强效吸收来自显示核心以及其它元件工作中产生的热量。充分利用铜瞬间快速吸热，热管高速传导，铝鳍片快速散热的组合优势，散热效率更高。
　　根据热管形状而设计的U型热管槽，完全弥补了传统直角热管槽在拐弯位置接触死角的缺陷，与散热片的接触面积更大更紧密，直接起到增强导热性能的作用。

铭瑄翼系列显卡加入吸音棉

　　铭瑄翼系列显卡的另一个主要特点是其吸音棉设计，这是一种人造无机纤维。吸音棉的吸音原理是用做吸音材料时由于吸音棉有无数个空气组成的微孔。

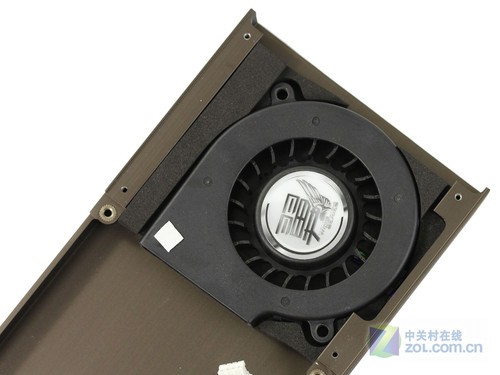

铭瑄翼系列显卡风扇吸音棉

　　吸音棉通过自己特殊的物理结构可以对到达吸音棉的声波进行缓冲和吸收，使有吸音棉的那个平面不再有声波反射出去。显卡散热器高速运转特别是轴承噪音和切割空气的噪音在这种设计之下将得到有效缓解。
　　编辑点评：
　　想到、说到、做到是编辑对铭瑄翼系列显卡从设计之初到最终产品上市最直接的体验。在合理思路的指导下铭瑄投入大量研发精力将这款显卡逐渐设计成型，最终一款背吸式显卡展现在用户面前，也改变了我们对铭瑄的品牌概念。
