转型与创新 影驰WHDI高清解决方案详解

吸血大魔王

● 显卡厂商与专业技术提供商碰撞 　　作为传统的显卡厂商，影驰成立于1994年并且在最近几年取得了市场份额和媒体曝光度的绝对领先之势，但是这样一家厂商却没有通过保守防御的方式来巩固现有市场份额，而是不断在显示技术方面做出探索。很多值得称道的产品在影驰的努力之下变为现实，而今天文章的主角WHDI技术就是其中重要一部分。

影驰 GTX460 WHDI产品

　　2010年10月15日，中关村在线第一次评测了影驰送测的无线显示显卡——影驰 GTX460 WHDI产品，这款产品在输出端采用了WHDI的技术方案，没有放置传统的有线输出接口，而是采用了无线WHDI传输技术实现了画面的无损、无延迟、长距离、全高清传输。　　

影驰乐享发布会现场

影驰乐享发布会无线产品展示

　　WHDI技术来自总部在以色列的AMIMON公司，这是一家高清无线传输设备的技术标准提供商。在影驰与AMIMON公司成功进行了第一次合作之后，接下来的路显得更为顺畅，在2011年8月8日下午，一个改变时代的日子，影驰在广东省深圳市福田区万豪酒店3楼会议厅举行了乐享影驰WHDI无线高清解决方案品鉴会。

WHDI技术特性概览

现场展示乐享设备

　　可能大家对于WHDI这项技术还非常陌生，同时影驰作为显卡厂商为什么要去尝试业内应用实例较少的WHDI方案也成为大家心头的疑问，其实在你了解了这项技术的市场定位之后或许会受到很大启发。
　　作为全新的产品，影驰“乐享”WHDI无线高清定位全新概念的高清传输设备，能够在10米范围内无延迟传输1080p高清影音信号，这也打破了HDMI作为高清信号无压缩传输的垄断地位。

吸血大魔王

● 影驰乐享发布会火热现场

　　昨天在深圳举行的这场品鉴会对未来有着重大并且深刻的意义，这是显卡厂商为数不多地和显示设备技术标准提供商的深入合作，也是一次让我们看到老牌大厂开始寻找未来方向的展会。

会议外还没开始会场就已经站满了人

热心用户与影驰Show Girl合影

　　会议正式开始前，还有一轮精彩的激光舞蹈表演，舞者的迷人的舞姿以及强劲的激光效果让人陶醉。

用手机打开并传输整个发布会大屏幕

　　会议正式开始，影驰科技CEO ALEX LAM—林世强先生使用IPHONE4配合iphone Docking利用WHDI技术连接大屏幕点亮主题，迅速让人感到无线传输影像并不是遥不可及。

　　本次发布会整个流程非常正规，同时会场布置突显影驰所倡导的实用与功能性。会场左侧是WHDI技术体验区，有3款影驰已经研发成功的WHDI设备供大家体验，会场右侧是WHDI产品展示与拆解，会场主席台则记录了影驰和AMIMON公司的深度合作的全程。

影驰科技总裁RICHARD WONG—王清先生为WHDI品鉴会致辞

影驰科技CEO ALEX LAM—林世强先生为WHDI品鉴会致辞

　　在影驰科技CEO林世强先生的致辞中非常强调影驰科技并不会盲目创新，而是针对用户的需求，而推出一系列创新的解决方案为有需求的用户提供一个更佳的解决方法，在这一点中我们也可以与玩家主场，尽情分享相结合得出影驰是一个以用户为本，一切为了用户的厂商。

AMIMON公司中国区总经理RICHARD YUAN—袁立先生为WHDI品鉴会致辞

影驰与AMIMON公司合作

　　AMIMON与影驰科技共同签下了战略合作伙伴协议，这也意味着AMIMON与影驰的合作将会更加紧密，而影驰在未来的WHDI产品将会更加丰富。

袁立先生技术讲解

　　AMIMON公司中国区总经理RICHARD YUAN—袁立先生讲解WHDI无线传输技术的技术优势。

影驰科技产品经理WATER ZHOU—周锡健先生

　　影驰科技产品经理WATER ZHOU—周锡健先生分享技术发展优势所带来越来越多的好处以及影驰WHDI系列产品的未来方向。

　　经过一轮活动致辞以及技术讲解后，开始进入用户体验的时间，会场上不但拥有3个平常的用户体验区域，为了达到更真实的使用以及用户体验，影驰科技更是在主会场后放设立了3个虚拟生活环境的体验平台，以让用户达到更真实的使用体验。

吸血大魔王

● WHDI技术初步了解体验　　WHDI技术（Wireless Home Digital Interface）无线家庭数字接口，是业界唯一一款适用于所有家用消费电子产品、个人电脑和移动设备的1080P/60Hz全高清显示无线解决方案，可实现高质量、高稳定和无延时的最终用户体验。

WHDI组织Logo

　　WHDI技术除了能够传送全高清的视频以外，还能够支持7.1声道（PCM）的音频传送，采样率高达24bit,192KHz。总之WHDI可以实现无延迟的1080P传输方案，这是一种无线传播技术方面的突破。


WHDI技术特色简介

　　本次与影驰合作的AMIMON公司提供各类WHDI芯片组、模块和参考设计，从而能在5GHz免授权频段中，进行非压缩高清视频流的无线传输，采用符合FCC规定的40MHz带宽，视频数据传输率相当于最高可达3Gbps（包括 1080p）。使用20MHz带宽，视频数据传输率最高可达1.5Gbps（包括1080i和720p），符合全球5GHz频谱的规定。

WHDI典型应用

　　从原理上讲WHDI技术是由以色列芯片商AMIMON公司根据WHDI协会公布的WHDI 1.0标准所开发而成，使用5GHz自由频段中的40MHz频段，可支持高频宽数位内容保护(HDCP)2.0标准，可提供优质的安全性及数位，并与HDMI完全相兼容。WHDI传输距离可超过30米，并可穿透障碍物及墙壁，且延迟时间少于1毫秒，因而可实现跨房间的无压缩1080P高清画质无线影音串流应用。

将红酒倒进刻有WHDI字样冰雕　AMIMON与影驰科技的关系牢不可破

　　WHDI相关硬件设备可提供优质的安全性及数位，并与HDMI完全相兼容。WHDI传输距离可超过30米，并可穿透障碍物及墙壁且延迟时间少于1毫秒，因而可实现跨房间的无压缩1080P高清画质无线影音串流应用。而并不像WirelessHD技术仅能在10米距离内传输、WIDI诸多限制、Wireless USB因usb传输速率而影响速度以及质量。

吸血大魔王

● WHDI技术市场现状与技术特点

　　影驰推出的HDMI发射器采用以色列AMIMON提供的WHDI技术，通过革命性的WHDI技术用户可以轻松连接显示器和LCD电视等的设备，没有距离限制，摆脱传统视频连接的束搏。

　　AMIMON公司是2004年2月成立于美国特拉华州成立的公司。该公司是一家由风险投资机构和战略伙伴支持的早期企业，管理团队由半导体、视频和调制解调器技术领域首屈一指的专家组成。

WHDI典型应用

　　WHDI无线高清接口技术已经在市场上的LG、索尼、夏普、东芝、飞利浦等品牌的高清电视和其他产品上安装使用。目标公司已售出了50 多万件芯片集，目标公司旨在用更先进的技术和为客户的解决方案引领市场。

影驰 AMIMON WHDI技术研发基板

　　WHDI技术的先进以及实用性，对HDMI强大的兼容性，超低的响应延时，强大的穿墙能力，超越30米的传输范围，无压缩1080P完美高清传输。

WHDI技术的几项特点

　　上图我们所看到的都是WHDI比其他技术领先的地方。而HDMI线不仅仅受到束缚，甚至会有线缆过长会导致传输减弱等问题，而WHDI的出现也正好能够解决这些问题。

WHDI在医学中的应用

　　WHDI能够稳定传输全高清图像质量和3D内容。其低时延的特性，使得消费者能够以无线方式连接到HDTV，并播放个人电脑及便携式设备中的游戏。而功耗低，体积小的特性，特别适用于以电池供电的便携式设备。上图为WHDI执行专业的医疗手术进程，在医疗领域最基本的性能保证就是无延迟。

AMIMON公司的AMN2120 和AMN2220 系列WHDI芯片

　　WHDI可使消费者以无线方式将家中所有设备连接到HDTV上，以播放所有视频和互动内容，其中更包括互联网内容。目前，消费者购买游戏、高清视频和其它内容，在个人电脑、平板电脑或手机上使用，并可立即传送到电视机上显示。所有符合WHDI标准的设备，消费者只需查找WHDI徽标，就可以确定所有设备能够兼容运作。

吸血大魔王

● 影驰乐享WHDI技术实地体验　　2011年8月8日下午，影驰万豪酒店3楼会议厅举行了本次乐享WHDI产品发布会，我们有幸在发布会上体验了影驰带来的大量产品。编辑抓住这一机会拍摄了大量图片，无论是设备拆解还是使用体验，我们希望大家能从本次报道中获得相关收获。

会场右侧展示区域

　　GeForce GTX 460可谓当前千元价位上的DirectX 11明星产品，默认强劲的性能、巨大潜力的超频能力，还有在高清播放和通用计算上的性能，得到了广大用户的青睐。而影驰将更富创意的WHDI的功能添加到本已出色的GeForce GTX 460上，可谓双剑合璧、如虎添翼。

影驰GTX460 WHDI实现无线传输

影驰GTX460 WHDI实现无线传输

　　在去年影驰已经通过影驰GTX460 WHDI显卡实现了无线发射芯片的高密度整合，但是这次影驰带来了体积更小的无线HDMI发射器——绝好身材的WHDI Stick。

WHDI Stick发射设备

WHDI Stick实现笔记本无线传输

　　本次展会上影驰为我们展现了另一种面向移动娱乐设备iPad的无线视频传播解决方案，这个方案通过iPad数据传输接口加上WHDI技术实现无线传输能力。

　　
iPad无线视频传播解决方案

　　影驰WHDI Stick的目标市场是笔记本等个人便携设备。作为双天线的WHDI发射端，同样可实现全高清的视频传送，支持最高1080P的视频分辨率，音频支持7.1声道，传输无延迟。

吸血大魔王

● 更多WHDI Stick无线方案展示

　　在实现了基本的WHDI设备之后，影驰一直在力求让产品发热与功耗降到更低，所以我们在本次乐享WHDI体验会上，影驰为我们放出了更多相关无线产品。

　　通过本次体验会我们感受到影驰乐享WHDI整套设备之简洁：之需要用户有一块支持HDMI接口的显卡甚至是笔记本集成显卡，一个HDMI接口无线发射器，还有一个无线信号的接收盒。通过无线显卡的发射的信号，接收盒可以为液晶电视等的显示设备提供HDMI的音频和视频信号。

　
影驰WHDI Stick发射端

　　它的出现将大大拓宽电子消费的应用，WHDI STICK将能够与数字客厅、PS3、Xbox360、以及笔记本等设备进行无线连接，大大推动了无线显示的发展。影驰WHDI Stick设备让视频传播没有距离限制，摆脱传统视频连接的束搏。

影驰WHDI Stick接收端

　　接口包括HDMI音视频接口、USB接口，HDMI接口实现音视频的接入，USB接口实现整板的供电及USB数据的传输。ARM7微处理芯片，一方面对基带部分、RF部分进行配置，一方面对外围电路进行控制。

　
影驰WHDI Stick

　　WHDI Stick板 (SMN_H01_PCB2.2_BOM2.0)基本功能：接收HDMI端口设备的音视频数据流（最高支持1080P×60fps的带宽），通过无线方式发射至接收端。其功耗较小，可通过USB数据线供电。另USB数据线可回传无线通路接收的控制数据并反馈至主机端。

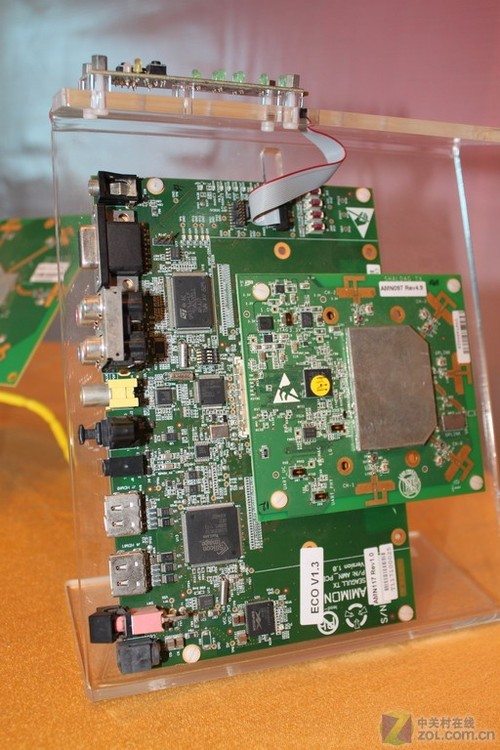

影驰 AMIMON WHDI技术研发基板

　　为了满足一些技术爱好者的需求，影驰本次还为我们带来了一些工程开发样板。这些工程样品凝结了影驰这一年以来精心研发的心血，也为AMIMON公司的产品消费市场推广做出了大量贡献。
　　编辑总结：
　　AMIMON公司的WHDI技术的核心是对信源信道联合编码（JSCC）技术的应用，正是JSCC使得在无线局域网（WLAN）使用的20MHz或40MHz这样有限的带宽内传输未经压缩的高清视频信号成为可能。
　　中国前五大电视机制造商中，已有长虹(Changhong)、海尔(Haier)、海信(Hisense)、TCL集团四家制造商开发采用AMIMON公司WHDI技术的产品，其中有多款产品已经上市，更多的新产品于今年初上市。希望未来影驰和AMIMON公司的合作更为深入，并且在市场推广和技术研发能力方面形成循环互补。
