性能飙升234% HD6570与APU混交详细测试

吸血大魔王

● 祺祥HD6570与APU混交测试

　　AMD最新Liano系列处理器与SNB相仿，采用CPU核心与GPU核心集合于一身的设计，而比SNB更高的地方就是处理自带GPU与AMD HD6XXX独立显卡可组建混合Crossfire，关于这项新的功能，编辑和广大用户们一直想知道它有多大的性能提升。对此AMD给出的杀手锏就是——Hybrid CrossfireX（混合交火技术）。
　　AMD Fusion APU的发布宣告我们全面进入了融合时代，尽管APU中融合的最多400个流处理器的HD6550级别的GPU核心已经可以满足大多数应用了，但是我们购买一款独立显卡之后，还是希望不要浪费APU内部的GPU硬件逻辑，毕竟这才是DIY体现最大价值的王道。

　　今天收到了来自祺祥送测的祺祥智能HD6570 网吧无忧版显卡，这款售价仅为499的显卡紧密贴合AMD对于Turks显示核心的市场定位。经过我们的上机测试，如果用户采购APU处理器之后，能为自己的平台搭配这样一款500元级别显卡，立刻可以在3DMark11中获得234%的性能提升，无论是独显性能还是APU显示核心的性能都得到完美展现。
　　在沉寂数月之后，2011年6月30日，AMD Llano APU正式发布。此次发布的A系列APU定位要高于之前发布的E系列APU，其中A6和A8代表四核心产品，A4代表双核心产品，目前Llano APU最实惠的型号为A6-3650，该APU采用4核心 2.6GHZ / 4MB L2缓存，对应A75芯片组主板。

AMD倡导的混交性能提升之道

　　从概念上讲APU正式将CPU处理器与GPU图形处理器进行了融合，从而做到了将CPU与GPU集成于一块芯片之中，但毕竟内部空间有限，许多玩家都会对其性能抱有一定的怀疑。不过今天的测试将证明APU在进行独立显卡混交之后性能提升幅度是非常惊人的。

吸血大魔王

●　祺祥HD6570智能显卡拆解　　祺祥工程师认为在炎热的夏天有一个好的散热器是非常重要的，可拆卸的散热器方便了玩家清理灰尘，所以这款显卡的散热器可以轻松拆卸，在500级别的产品上依然坚持可玩性创新的厂商已经不多了，这种设计思路是笔者非常钦佩的。

祺祥智能HD6570 网吧无忧版

　　祺祥智能HD6570 网吧无忧版 1GD5HM基于最新40nm工艺制程的Turks显示核心，该显卡拥有480个流处理器、24个纹理单元以及8个光栅处理单元，支持最新的DirectX11及Shader Model 5.0规范，以及Powerplay节能技术。

祺祥智能HD6570 网吧无忧版拆解


祺祥智能HD6570 网吧无忧版核心与显存

　　散热器部分这款显卡没有遵循公版的单槽设计，而是采用了热容量更大的双槽铝质散热器，这种散热器具备口径较大的风扇、数量可观的铝质鳍片。在热量散发方面具备明显优势，设计成本也比公版散热器更容易控制。

祺祥智能HD6570 网吧无忧版散热器


祺祥智能HD6570 网吧无忧版散热器

　　显卡供电方面大幅度超越公版标准，公版Radeon HD 6570采用了1+1相供电设计，祺祥智能HD6570 网吧无忧版显卡供电部分采用核心与显存独立的2+1相供电方案，用料上采用全固态电容与全封闭电感，为显卡的稳定运行提供保障。

显卡PCB设计

　　显存方面，祺祥智能HD6570 网吧无忧版 1GD5HM搭载DDR5高速显存颗粒，组成512MB/128Bit显存规格，通过AMD的HyperMemory技术可以使显存拓展到1GB，显卡的默认频率为650/1800MHz。扎实的做工为玩家留有很大的超频空间。

显卡输出接口设计

　　接口方面，祺祥智能HD6570 网吧无忧版 1GD5HM采用VGA+DVI+HDMI输出组合，可以实现高达2560x1600的高分辨率输出。镂空的PCI挡板可以有效的加快热量的排出。较为可惜的一点是显卡没有提供公版的DisplayPort输出接口，所以在多屏组建方面稍显困难。

吸血大魔王

● APU硬件特性与混交原理　　作为AMD的全新产品，其在命名上也突破了传统，APU全称是“Accelerated Processing Units”，中文名字叫加速处理器，是AMD融聚理念的产品。之前显卡频道对于APU整合GPU单元的意义已经做过较为全面的分析，所以本为仅是对APU图形单元的构成做一些回顾并且提出自己的看法。

APU架构分析

　　简单看上去APU就是整合了传统CPU单元、内存控制器、Radeon图形处理器的融合处理器。而实际上其融合程度在目前来看还是较为可观的，主要原因是GPU和CPU共享内存控制器，这就比单纯把GPU放在PCI-E总线上要减少很多延迟。

APU微架构与总线控制器

　　Llano APU内部整合了一个双通道DDR3内存控制器，单条DDR3内存是64bit双通道就是128bit，基本上可以满足主流独显的位宽要求。但是用户需要购买双通道内存才可以组建128-bit内存控制器以提升APU带宽。CPU和GPU合用的话可以最大化资源利用，这种融合方式让GPU不在使用自己独立而不可占用的显存控制器。同时北桥允许GPU用高于显存带宽的吞吐量访问系统内存，这也是一个重要的架构亮点。

APU内部图形单元架构

　　APU的图形单元实际上就是Radeon HD 5000所使用的Redwood独立GPU核心去掉显存控制器后剩下的单元。Redwood核心其由6.27亿晶体管构成，拥有400个流处理器、8个光栅处理器和20个贴图单元。

可支持双卡技术搭配显卡及APU规格一览

          另外对于A8/A6＋6350、A4＋6670/6570这样的配置由于差别较大，并不支持双显功能。所以还请各位用户在购买的时候特别注意一下，以免买回家的时候发现无法组建交火平台就得不偿失了。
　　APU内部的核心和独立夏娜核心能够完整支持DirectX 11 API和Shader Model 5.0，也就说其不仅在3D表现上能够完美呈现DirectX 11所带来的图像渲染技术，还能够完整实现DirectX 11新加入的Tessellation、Computer Shader等，而APU所提出的异构加速也正是基于Computer Shader和OpenCL的帮助。

吸血大魔王

●　硬件选择与组建实战　　我们本次测试采用Llano系列APU，Llano APU桌面版分为A8/A6/A4/E2四个系列，整合的独显核心分别为Radeon HD 6550D、Radeon HD 6530D、Radeon HD 6410D、Radeon HD 6370D，其中支持双显卡Dual Graphics技术的是A8/A6/A4三个系列。

A8/A6/A4三个系列支持双显卡技术

    在产品分类上，A8/A6系列的APU采用的Radeon HD 6550D、Radeon HD 6530D独显核心都基于BeaverCreek核心，在进行双显卡协同工作方面都可以选择使用Radeon HD 6670/6570/6450，而AMD官方推荐为A8＋6670/6570、A6＋6570。

A系列以及E系列详细规格

    在后面的实际测试结果中可以看到目前A6级别的APU产品已经可以满足用户一般的游戏体验等应用，是否选择添加一款对应的独立显卡进行交火还需根据个人所需进行考虑。

    其实进行交火设置比较简单，只需要按照固定步骤设置主板Bios以及Windows下催化剂驱动即可。下面我们就该设置进行逐步讲解。

Bios当中关于双卡交火的设置

第一步：Bios下的设置

    首先在不连接独立显卡的基础上，进入Bios设置中选择Advanced，将Dual Graphics Support设置为Enable，而Intergrated Graphics设置为Auto即可。当然这也是根据本次使用的微星A75GA-M55主板的设置而定，其他主板在设置上大同小异。然后保存设置关机并插入独立显卡。

第二步：Windows下催化剂驱动的设置
    在安装好最新的催化剂驱动后，首先右键点开AMD Vision Engine Control Center。

选择AMD Vision Engine Control Center中的性能

将启用CrossFire 选项打勾

    选择 性能 选项，然后选择AMD CrossFire 选项。将启用 CrossFire选项打勾即可完成。启用后并不需要重新启动电脑，直接可以使用。

识别结果

    从上图可以看到系统已经正确识别出了我们所使用的APU当中的独显核心以及独立显卡。至此混交平台已经搭建完毕，我们可以开始体验祺祥HD6570与APU混交的性能表现了。

吸血大魔王

● 测试平台以及说明简介

          处理器选择的是AMD APU A6 3650，处理器主频为2.6Ghz，采用4核心设计并搭载独显核心HD6530D。主板方面则选用了微星A75MA-G55，内存则采用了宇瞻猎豹2GBx2双通道DDR3 1600内存，显卡搭配可进行交火的祺祥HD6570智能版显卡。

测 试 平 台 概 况
处理器	AMD APU A6-3650
	4核心 2.6GHZ / 4MB L2缓存
内存	宇瞻4GB DDR3 1600双通道套装
	识别9-9-9-24-1T
主板	微星A75MA-G55
	AMD A75 Chipset
显卡	祺祥智能HD6570 网吧无忧版
	512MB / DDR5 / 128bit /650MHz / 4000MHz
硬盘	希捷1T 7200转 16M
	1000GB / 7200RPM / 100GB NTFS系统分区
电源	酷冷至尊Silent Pro Gold 1200W（RS-A00-80GA-D3）
	ATX12V 2.3 / 1200W / 13.5CM风扇 / 模组化
显示器	HKC T2217L
	21.5寸LCD显示器 / 1920*1080分辨率
操作系统	Windows 7  旗舰版 32bit
	中文版 RTM

测 试 软 件 & 测 试 项 目
整机性能 测试软件	3DMark Vantage
	Futuremark / v.1.0.2 / 默认设置 / P模式
	3DMark 11
	Futuremark / v.1.0.1 / 默认设置 / P模式
其他测试软件
	尘埃3
	失落的星球2
	战地：叛逆连队2
	潜行者：普里皮亚季的召唤

         在测试时分别利用APU独显核心单独测试与独立显卡交火进行成绩对比。我们将使用简体中文版Windows 7 SP1 32bit版本的操作系统，关闭所有Windows开机启动项，并不对操作系统进行任何优化，用以获取最大的系统稳定性与兼容性。

本次测试所采用的测试平台

　　所有测试软件运行过程中均使用“Windows 7 标准”默认桌面主题和“最佳效果”以获得最平等的测试环境。我们将关闭屏幕保护、休眠、系统还原以及自动更新等功能，并统一使用公版主板和显示芯片组驱动程序。

祺祥智能HD6570 网吧无忧版

　　为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

　　用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。　

　　为获取最为真实原始的客观评测数据提供基础。最后需要说明的是，测试中所涉及的产品参数以及主板和显示芯片组驱动程序都会在测试平台说明中给予相应注释。

吸血大魔王

● HD6570与APU混交游戏测试　　3DMark是Futuremark公司的一款专为测量显卡性能的软件，现已发行3DMark99、3DMark2001、3DMark2003、3DMark2005、3DMark2006、3DMark Vantage和3DMark2011,而现在的3DMark已不仅仅是一款衡量显卡性能的软件，其已渐渐转变成了一款衡量整机性能的软件。3DMark经过数年兢兢业业的悉心打造，最终成为显卡测试的标杆性软件。

仅使用APU独显核心时的测试结果

开启Dual Graphics后的测试结果

　　与3DMark Vantage一样，在3DMark 11中的测试结果中也可以看到在开启了Dual Grapchics后的分数为原始分数的2倍之多。在仅使用APU独显核心进行测试后，得分为P753分，而在开启了Dual Grapihics后，测试分数提升到了P1768，性能提升幅度为234%。

吸血大魔王

● HD6570与APU混交游戏测试

　　在本次游戏测试中我们选择了4款DirectX 11游戏，它们是显卡频道单卡测试几乎不可缺少的项目，也是用户较为认可的测试游戏代表。微软DirectX 11游戏的精髓通过这几款游戏可以得到集中展现。

DirectX 11游戏拥有5大元素

　　经典越野赛车系列新作《尘埃3》将迎来全新变革。Codemasters声称要打造“有史以来最大型的拉力赛游戏”，《尘埃3》采用与《F1 2010》同样的Ego引擎，拥有更加拟真的天气系统及画面效果。

　　《战地：叛逆连队2》是一款DICE工作室开发、由美国艺电于2005年发布的第一人称射击游戏。相比前作，游戏使用了高度修改的引擎，画面、声音效果上有了很大的进步。

　　《失落的星球2》的游戏舞台是前作故事发生后十几年之后经过温暖化改变的EDN-3rd，这里将新增丛林等新场景，主人公也并非前作那样为一人，而是以“雪贼”们不同的视点展开故事。

　　《潜行者：普里皮亚季的召唤》采用GSC的X-Ray图形引擎开发，并且支持DirectX 11。故事剧情发生在《切尔诺贝利的阴影》的故事之后，Pripyat是乌克兰的一个城镇名字，是切尔诺贝利事件的隔离区，它是一座被废弃的城市。

　　本次测试中叛逆连队给我们的印象非常深刻，可以看到在开启Dual Graphics后，这款游戏的表现有了很大的改善。帧数从原来的20FPS左右直接升到了50FPS左右。对于FPS游戏来说，帧数的高低对游戏体验的效果影响较大。

　　仅使用APU独显核心进行渲染下的游戏FPS数仅为20FPS左右，使用双显卡CrossFire交火极大地提升了游戏运行效率，帧数提升明显，相对运行起来画面稳定型以及流畅度也有了很大提升。

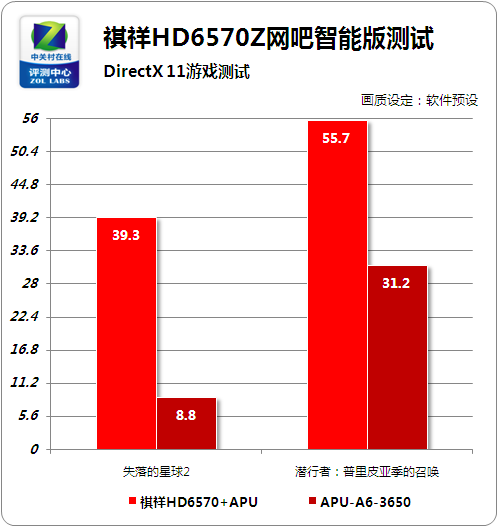

　　《失落的星球2》采用CAPCOM公司原创引擎MT Framework的最新版VER.2.0进行开发，游戏世界的表现将更加细致和美丽。这种引擎的优化对GPU性能提出更高要求，我们可以通过测试看到在使用了独显与APU混合交火之后，在Dual Graphics模式下游戏性能获得较大提升，而只有APU测试的环境下系统可能出现了爆显存的恶性循环，导致测试成绩极低。

吸血大魔王

● 祺祥HD6570测试总结　　通过本次对HD6570显卡和APU共同构建的Hybrid CrossfireX（混合交火技术）系统测试，我们可以看到APU的GPU逻辑部分不但能够成为其CPU的重要加速工具，也能够通过组建混合交火系统成为整个系统的强劲支援。
　　在本次测试的3DMark11项目中，AMD显卡凭借其合理的纹理与光栅单元数量获得了234%的混交性能提升，这234%的性能提升成为让我们记住祺祥HD6570显卡的性能标签。

祺 祥 智 能 H D 6 5 7 0   网 吧 无 忧 版 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★☆
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★★☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★★☆
		超频能力	★★★★☆
		接口附件	★★★★☆
		温度控制	★★★★☆
		设计细节	★★★★☆
编辑点评	总结：         在500元价位通过一颗面积合理的芯片提供玩家最需要的性能，这就是AMD在HD6000时代推出的Turks显示核心的准确定位能力。祺祥智能HD6570 网吧无忧版通过巧妙使用高速DDR5显存搭配HM技术，在大多数游戏特别是分辨率设置合理的游戏中达到了较高性能标准，混交效率更是让我们惊讶。
	优势： >>风扇可拆卸，供电强于公版设计； >>价格便宜合理，有一定性能潜质；
	遗憾： >>组建混交平台的APU目前并不热销；
