iGame560 MOD之一:AIR-KIT改造
        近日，七彩虹所打造的以定制“玩”美独显之改造季为主题的iGame560 MOD大赛圆满结束，在这次比赛中，最终诞生了两位超级MOD高手。在两位MOD高手恰似鬼斧神工般的折腾下，“鲨鱼”卡的外观更加靓丽，且性能更加强悍，散热效能更加优秀等等。下面就让我们来一起分享下这两位MOD高手的佳作吧。

●天王之改造之一：AIR-KIT初步改造

首先我们的思路是对AIR-KIT附件下手，AIR-KIT作为附件来散热的原理其实很简单：将显卡GPU内部的热量导出后通过散热片来被动散热，即无主动散热，所以我们就给其加一个风扇，来增强其效果。

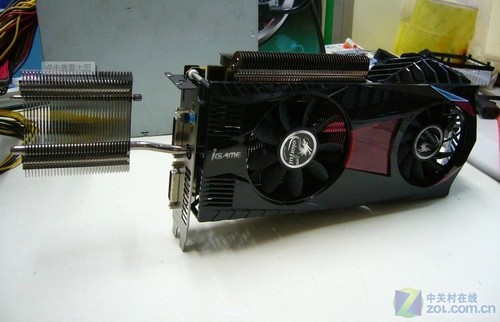

（未加装风扇）

（加装风扇后）

（未使用AIR-KIT的待机温度，35度）

（使用未加装风扇的AIR-KIT待机温度，36度）

（使用加装风扇的AIR-KIT待机温度，37度）

由于待机温度与室温相差较小，所以在待机情况下，散热效能体现不出太大的差异性。

（全默认满载温度，82c）

（加装AirKit 满载温度，77c）

（二次改造后满载温度，73c）

进过拷机，可以很清楚的看到：二次改造过后的鲨鱼卡的GPU温度降低了9℃，所以散热效果还是挺明显的。

吸血大魔王

iGame560 MOD之二:多散热器改造
iGame 560烈焰战神X自身显卡所采用的散热器其实在散热面积和散热鳍片密度方面都做的相当到位了，所以说想要挑战鲨鱼散热的散热效能还是有一定难度的。而MOD之二则就直接采用更高级的散热装备——六热管台系散热器，有显卡风冷王之称的采融MK-13六热管散热器，配合一个12CM，来自台达的4.8A暴力风扇，且单风扇功率超过了50W。

（ 6热管的MK-13显卡散热器）

改造后的平台外观确实霸气十足，运行也比较稳定，不过在噪音方面估计无法与散热效能相兼得。

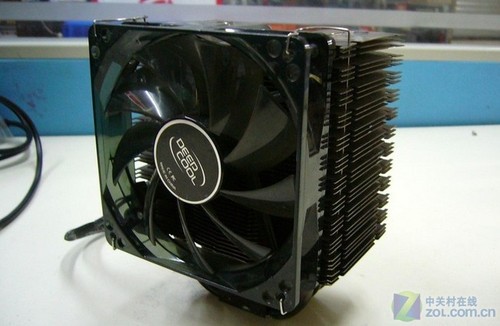

（九州冰刃CPU散热器）

下面，就让我们继续用Furmark拷机软件进行测试。

（MK-13显卡散热器满载温度，67度）

（九州冰刃CPU散热器温度，62度）

测试结果表明：默认状态下拷机温度约为80℃，相对MK-13、九州冰刃两方案改造后的温度表现实在差距较远，；如果抛开这些差距不看，两方案的散热效果还是相当优秀的，不足70度的满载温度要比市面上大部分GTX560散热效果能要强大许多。

吸血大魔王

iGame560 MOD之三:半导体散热器改造
在2007年，七彩虹曾经发布过一款以半导体散热为卖点的X1950Pro显卡（镭风X1950PRO-GD3冰封骑士），其散热原理是：当GPU处于常态下便只使用风冷进行散热，但当GPU温度达显示卡BIOS设定的温度临界点时显卡便自动开启热电制冷装置――半导体制冷片，进行增强制冷，使显卡温度迅速控制在常态下运行。而且这款显卡还解决了半导体制冷的“结露”问题，其方法是：通过把散热鳍片分为互不干涉的两组，并各组分别用两跟热管穿鳍，从而使冷与热的交替不会因为骤变而产生水滴。该产品一经推出便得到了大批玩家的一致认可。

本次的MOD，正式效仿当年的这种半导体散热方式来对IGAME560来进行改造，下面来详细分享一下。

（半导体冷片）

原理上来讲：半导体的制冷片只能算是一个热传递的工具，虽然制冷片会主动为芯片散热，但依然要将热端高于芯片的发热量散发掉。在制冷片工作期间，只要冷热端出现温差，热量便不断地通过晶格的传递，将热量移动到热端并通过散热设备散发出去。因此，制冷片对于芯片来说是主动制冷的装置，而对于整个系统来说，只能算是主动的导热装置，因此，采用半导体制冷装置的ZENO96智冷版，依然要采取主动散热的方式对制冷片的热端进行降温。

（制冷温度达到零下12度)

由于通过半导体制冷片改造后显卡温度会降到非常之低，当温度与环境温度的温差超过8℃时会结露，所以保温工作一定要做好。我们在这里用到了橡皮泥胶为显卡做防水保温，所以使用防水橡皮泥将半导体散热片包裹住。

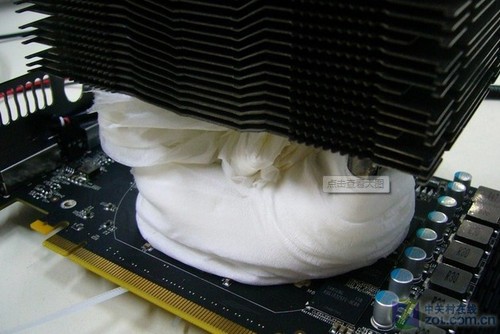

最后，散热器外面再穿一层具备防水功能的“衣服”，不过这衣服的原材料是用卫生纸。测试之前，显卡背面也同样要用上一些泥胶，防止结露。

同样在使用Furmark拷机的温度居然降到了49度，与未改造之前的81度差了32度。

吸血大魔王

iGame560 MOD之四:打造“金属鲨”
鲨鱼一般的颜色是灰色，倘若将灰色用再IGAME560显卡身上则会显的有些低调，考虑到IGAME560散热鳍片比较大，所以我们就大胆将整个外壳喷成纯银色的“金属鲨”。

吸血大魔王

iGame560 MOD之五:打造夜光iGAME560
第五种MOD思路就是对显卡进行光亮改造，即将硬件MOD和美化相结合，并且通过自制开关还可以让硬件光亮度可调节、可关闭等等。

本次MOD方法相对也比较容易，要在已经改造好外观颜色的iGAME 560中在加入一定量的LED即可，令显卡两风扇运行时发光，这样改造效果就会比较好了。

吸血大魔王

iGame560 MOD之六：完美鲨鱼进化论
MOD讲究的是个性张扬，所以我们不容许自己的鲨鱼与别人相雷同。我们更需要真正自主设计和制作的作品等等，下面就为大家展示鲨鱼的完美进化过程。

下面所展示的都是iGAME系列显卡的独家配件，且相当具有个性化和实用性，也恰恰迎合了玩家们的各种个性需求。

MOD设计图

MOD者：
显卡拿到手，我对几个地方感觉不大满意：
1.iGAME LOGO呼吸灯：因为它位于显卡正面，由于大部分机箱都是显卡风扇朝下的，上机之后就无法看到其效果了；
2.背板LOGO：可能是为了立着显卡当展示时候会好看一些，所有雕刻于背板上面的LOGO和文字，在上机后都翻过来了；
3.散热风扇：双风扇、还是鲨鱼鳍有特色，很有范，可是，没有灯光似乎就少了些味道。

初步的改造方案就出来了：1、改呼吸灯位置；2、重做背板；3、换风扇加灯光，增加整卡灯光效果；4、重做鲨鱼导风罩，使用能配合灯光的材料（透明亚克力）。

（LED灯条)

MOD者：亚克力导风罩、背板的制作过程：导风罩做了两个方案，一个是透明，一个是透明红色，后来发现透明红色对灯光不是特别敏感，虽然好看但是不适合打灯，放弃还是用全透明的好，开孔越多，光线折射越吸引。背板我想弄一个能突出主题的大型整体图案，于是就有了这个设计用的还是三维雕刻，对光线折射很敏感，打灯的话就很炫了。导风罩使用激光切割出来的，可惜就是激光切割过程太亮，可能会伤相机CCD，所以没有进行拍摄记录。

MOD视频如下：

MOD者：导风罩雕刻出来以后是平面图案一张，还需要通过加热弯曲（亚克力的特性，可塑性强）热弯后固化，就完成了导风罩了。我当时各种螺丝孔位，尺寸都是手工量的，还好没有什么太大的误差。

MOD者：东西齐全以后，开始组装和美化，首先处理风扇，把原来上面的贴纸撕掉，洗干净胶痕；然后用手术刀挑出来，把七彩虹的风扇贴纸转移到新风扇上面最后上自攻螺丝，固定，OK。

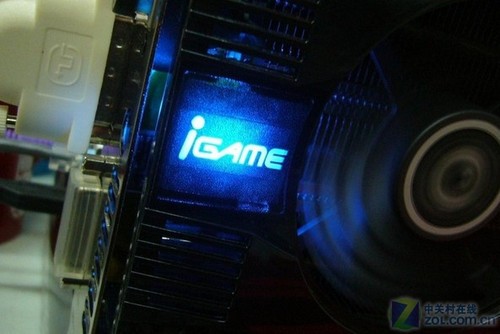

MOD者：然而是处理显卡侧面的呼吸灯位置，要进行不透明处理，局部透光，这样才能显出IGAME字样的呼吸效果，拿黑色贴纸遮光罢了。

MOD者：下面开始亮化工程，先从背板整起原装的钢铁背板保留，用来稳固显卡结构并且能够在上面上灯条，然后对图案背面透光处进行柔化处理，加一张白纸即可，令到灯光柔和和均匀，原装导风罩上面的呼吸灯也是这样做的顺手布置好灯条位置。

MOD者：组装好之后把最后一条灯条用强力双面胶上到导风罩下面，并用布胶带粘好，本次MOD一共用了4条灯条。在MOD完之后让我们一起测试下它的性能。

（Furmark温度为75度）

总结：在见识了这些MOD高手的神作之后，笔者收获颇丰，相比各位网友也会从中获得不少启发。在七彩虹IGAME接下来的装备季中，IGAME将会给各位玩家带来怎么样的惊喜了？让我们共同期待吧。
