榨干你的GPU 10显卡大战DX11版crysis2

吸血大魔王 · 发表于 2011-7-13 10:05:40

前言：一款被称之为代表当前最顶画质的游戏，一款迄今为止最耗费显卡资源的游戏，《孤岛危机2》DX11版自从上月底与大家见面之后，一直都是游戏玩家和硬件玩家热议的焦点。继上月推出的《DX11版孤岛危机2探秘》首测文章之后，笔者继续测试了10款主流显卡，在这片文章之中将把这些主流显卡的性能公布于众，看看谁才是顶级DX11的驾驭之王。

通过之前的测试文章我们了解到，DX11版孤岛危机2赋予了很多新的特性，比如高级画质选项改进增加Ultra级别、曲面细分＋置换贴图、高质量HDR动态模糊、真实阴影＋可变半影、基于Sprite的散景(Boken)景深、视差贴图(POM)、粒子动态模糊、阴影和美术升级、水面渲染使用曲面细分和置换贴图改进、多GPU支持改进、实时局部反射(DX9)、接触阴影(DX9)、色调映射改进(DX9)、反作弊鉴定改进、其它大量bug修正等等。

孤岛危机2不仅画面极度逼真而且肢体动作极为真实

游戏中远景场面只有放大了你才会体会那细微的真实度

枪击物理效果完全模拟真实

不过相比其它游戏DX9与DX11巨大的性能差，DX11版孤岛危机2并没有画质的进一步提升大幅拉升显卡的运算资源，这主要原因也是因为孤岛危机2最早的DX9版本图形效果和计算复杂程度已经非常高，所以在更换成DX11版本之后GPU计算压力也只是提高了20%-50%，但是我们要注意不同档次的显卡在DX11和DX9游戏帧数衰减程度有一定的差距，越强的显卡在DX11版本中相比DX9性能衰减反而会越少。那我们接下来就要进行横向测试，看看主流的显卡在DX11版本的孤岛危机2中表现有何不同。

吸血大魔王 · 发表于 2011-7-13 10:06:24

性能测试的硬件、软件平台状况

　　● 测试系统硬件环境

测试平台硬件
中央处理器
	Intel Core i7-920
	（4核 / 超线程 / 133MHz*20 / 8MB共享缓存）
散热器	Thermalright Ultra-120 eXtreme
散热器	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代三通道套装/PC3-12800
内存模组	（SPD:1757 9-9-9-24-1T）
主板
	MSI X58A-GD65
	（Intel X58 + ICH10R Chipset）
显示卡
	AMD 产品
	Radeon HD 5770 1GB
	（RV840 / 1024MB / 核心:850MHz / Shader:850MHz / 显存:4800MHz）
	Radeon HD 6790 1024MB
	（Barts / 1GB / 核心:840 MHz / Shader:840 Mhz / 显存:4200 Mhz）
	Radeon HD 6850
	（Barts / 1024MB / 核心:775MHz / Shader:775Mhz / 显存:4000 Mhz）
	Radeon HD 6870
	（Barts / 1024MB / 核心:900MHz / Shader:900Mhz / 显存:4200 Mhz）
	Radeon HD 6950
	（Cayman / 2048MB / 核心:800MHz / Shader:800Mhz / 显存:5000 Mhz）
	NVIDIA 产品
	GeForce GTS 450
	（GF106 / 1GB / 核心:783MHz / Shader:1566Mhz / 显存:3600Mhz）
	GeForce GTX 550 Ti
	（GF116 / 1024MB / 核心:900MHz / Shader:1800Mhz / 显存:4104Mhz）
	GeForce GTX 560
	（GF114 / 1GB / 核心:810 MHz / Shader:1620 Mhz / 显存:4008 Mhz）
	GeForce GTX 560 Ti
	（GF114 / 1024MB / 核心:833MHz / Shader:1666MHz / 显存:4008MHz）
	GeForce GTX 570
	（GF110 / 1280MB / 核心:732MHz / Shader:1464Mhz / 显存:3800Mhz）
硬盘	Hitachi 1T
硬盘	（1TB / 7200RPM / 16M缓存 / 50GB NTFS系统分区）
电源供应器	振华冰山金蝶800W
电源供应器	（ATX 800W）
显示器	DELL 3007
显示器	（30英寸LCD / 2560*1600分辨率）

　　性能测试使用的硬件平台由Intel Core i7-920 2.66GHz、MSI X58A-GD65主板和宇瞻2GB*3双通道DDR3-1600内存构成。细节及软件环境设定见下表：

　　● 测试系统的软件环境

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
主板芯片组驱动	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（WHQL / 版本号 11.3）
	NVIDIA Forceware
	（WHQL / 版本号 275.33）
桌面环境	*25601600_32bit 60Hz**

为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

操作系统及驱动
DirectX 11游戏	Crysis 2
	Crytek / 版本号1.9
辅助测试软件
	Fraps
	beepa / 版本号 3.2.3

吸血大魔王 · 发表于 2011-7-13 10:07:42

显卡性能测试 GTS450 VS HD5770
首先我们先来看看最主流的中低端显卡的性能表现，虽然选择全高清游戏画质来测试这两款显卡有些苛刻，不过没想到两款显卡都还可以运行游戏，只是游戏帧数比较低，基本处于玩不动的状态。

● 推荐显卡：索泰GTS450-1GD5 毁灭者 HA

索泰毁灭者GTS450

关于GF106核心的简要概况我们需要再次向大家介绍：继2010年7月中旬发布的GeForce GTX460后，面向千元以下级别市场基于新一代Fermi架构的核心GF106产品GeForce GTS450也终于正式问世。

核心规格方面，GTS450将会拥有192个流处理器、4个多边形引擎、32个纹理单元，核心规格就刚好是GF104核心的一半(完整的GF104拥有384个流处理器、8个多边形引擎、64个纹理单元)。

作为全球级AIC厂商的索泰，在显卡市场中一直是高端品牌的代言者，凭借柏能强大的研发制造实力，打造出一系列特色产品线，都获得了市场和用户的认同。而其提供的3年免费原厂质保服务和4S品质保证，也为中国显卡市场树立了一个质量服务的标杆。

索泰毁灭者GTS450显卡PCB设计

显卡采用了3+1相供电设计，但是每项核心供电分拆为两个电感来分担电流，这一点强于公版设计，核心供电和显存供电位于显卡右端，电气性能较为稳定。

索泰毁灭者GTS450显卡供电部分

显卡核心供电部分每相配备了2颗电感、4颗八爪鱼Mosfet，电容则搭配红色富士通军工级产品，组成两上两下的供电系统。GTS 450核心功耗在100W左右，即使超频后也只有120W～130W，而索泰所采用的每项两颗电感设计让显卡更加从容超频工作。昂贵的八爪鱼Mosfet，不仅仅可以提高电源转换效率，而且可以保持供电部分的低温。

本次推向市场的GTS450不但要在做工方面精湛，也要在超频方面向更多同类产品作出表率，毕竟达到更高性能和稳定性才是消费者购买产品的重要衡量标准，这款显卡预设了925/4000MHz高主频，能够轻易击败竞争对手HD5770和NVIDIA国际版、中国版GTS450显卡。当然我们在后文的拆解过程中还可以看到这款显卡的散热器和供电设计都为高频工作打下坚实基础。

吸血大魔王 · 发表于 2011-7-13 10:08:26

显卡性能测试 GTX550Ti VS HD6790
相比较前两款显卡，GTX550Ti与HD6790的帧数都提高了不少，两者的最低游戏帧数不会低于20帧，但是也不会高于30帧处于基本流畅的状态，玩起来也比较勉强。

● 推荐显卡：索泰GTX550Ti-1GD5 毁灭者 HA
索泰GTX550Ti毁灭者：显卡PCB供电设计与用料方面表现的相当优秀，散热器采用索泰独家研发的V8直排引擎散热技术，体现了索泰毁灭者一贯的强悍作风，1000/4400MHz的高频设定同样让这款显卡轻松进入到可以与HD6790相PK的性能级别。1199元的价格+一线AIC的搭配至少显现出了相对“亲民”的定价策略，故而产品的整体性兼顾较好。

索泰GTX550Ti毁灭者显卡

显卡PCB正反面

供电部分

供电部分，豪华6+1相供电，全封闭铁素体电感+八爪鱼MOSFET+富士通固态电+CHiL HL8318供电控制芯片。

吸血大魔王 · 发表于 2011-7-13 10:10:03

显卡性能测试 GTX560 VS HD6850
到了GTX560和HD6850，游戏中的帧数彻底上了一个台阶，GTX560最低帧数不会低于30帧，最高帧数在45帧附近，这个成绩玩游戏就可以说基本达到流畅了。同级的HD6850表现就差一些，最低帧数接近25帧，最高帧数也不过35帧。

推荐显卡：索泰GTX560-1GD5 至尊版 UA

　　索泰 GTX560-1024D5 至尊版 UA 基于最新40nm工艺制程的GF114显示核心，该显卡拥有336个流处理器，32个光栅单元以及64个纹理单元，核心内建256bit显存控制器，该卡可以完美支持DirectX 11与Shader Model 5.0，还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。加强版的散热器可以轻松压住1G主频的GPU，带给显卡一个较低的工作温度。

　　做工方面，索泰 GTX560-1024D5 至尊版 UA采用黑色超公版PCB设计，供电方面显示核心与显存采用8+3相独立供电模块，用料上采用全固态电容与全封闭式电感，8爪鱼高效供电元件，配合6pin+8pin外接供电接口，保证了显卡可以长期稳定运行。

显卡供电

　　显存方面，索泰 GTX560-1024D5 至尊版 UA搭载了GDDR5高速显存颗粒，组成了1024MB/256bit显存规格，显卡默认核心显存频率为1000/4400HMz。

散热设计

　　散热方面，索泰 GTX560-1024D5 至尊版 UA采用索泰独有的双 12CM静音风扇+6热管散热器，带给显卡良好的散热能力的同时有着不错的静音效果。

吸血大魔王 · 发表于 2011-7-13 10:10:59

显卡性能测试 GTX560Ti VS HD6870

GTX560Ti与HD6870相比上两款产品少部分提升，但是性能提升幅度却无法与产品价格成正比。

推荐显卡：索泰GTX560Ti-1GD5 限量至尊

索泰GTX560Ti至尊版显卡使用当前备受关注的GF114芯片，所以其综合性能和市场定位不容置疑。这款显卡的双风扇6热管散热器具有非常强大的散热能力，其核心1GHz的额定频率对固定单元和Shader计算能力的提升都体现地非常明显，整体性能相比公版GTX560Ti有接近20%的性能提升，相信也会在DX11版孤岛危机2测试中给GTX560Ti带来更好的成绩。

索泰GTX560Ti-1GD5 限量至尊版显卡

索泰GTX560Ti至尊版的PCB版设计

索泰GTX560Ti至尊版显卡是目前体积和PCB面积都最为夸张的GTX560Ti显卡，显卡整体采用了六热管双风扇散热器和越肩式PCB设计，所以无论是供电质量还是温度都非常值得期待。

索泰GTX560Ti至尊版GPU核心

　　索泰GTX560Ti至尊版搭配了GF114核心打造，具备完整384个流处理器，32个ROP单元和64个TMU单元，完美支持微软DirectX 11规范，3D Vision技术以及PhysX物理加速技术，显卡还可以通过组建SLI功能来实现3D Vision Surround技术，让玩家充分体验3D+三联屏所带来的魅力。

索泰GTX560Ti至尊版散热器

　　索泰GTX560Ti至尊版显卡使用了双12CM泰坦风扇，只需很低转速即可满足散热6根6mm热管将核心热量传递到52片鳍片，散热面积高达4500cm²。

索泰GTX560Ti至尊版散热器特写

　　散热器使用双12CM风扇，达到高效能低噪音特性。鳍片和热管全镀镍，在避免氧化的同时对外观有一定提升作用。需要我们注意的是5MM光滑铜底搭配6根6MM热管可以承载最大300W热负载，GF114芯片即使达到1GHz额定频率也完全能够驾驭。细节方面：回流焊工艺可以大幅提升热管和鳍片传递效能。

吸血大魔王 · 发表于 2011-7-13 10:11:50

显卡性能测试 GTX570 VS HD6950
GTX570与HD6950都是高端显卡，GTX570的性能有了本质的飞跃，游戏最低帧数不会低于40帧，流畅度极为出色，而HD6950却表现不佳。

推荐显卡：索泰GTX570毁灭者

索泰GTX570毁灭者

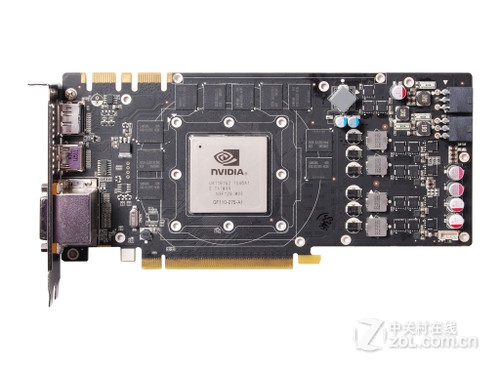

索泰GTX570毁灭者PCB板

显卡供电与输出接口细节

索泰 GTX570毁灭者基于40nm制作工艺的GF110显示核心，该显卡拥有480个流处理器，采用核心与显存独立的供电方案，用料上采用全固态电容与全封闭电感，双6pin外接供电接口。该显卡采用GDDR5高速显存颗粒，组成1280MB/320Bit显存规格，显卡的默认频率为732/3800MHz。接口部分采用双DVI+HDMI+DisplayPort输出组合，完美支持DirectX 11 API和CUDA 3.0。
