● 尘埃3版HD6950拆解评测 　　作为业界公认的首款DireectX 11游戏，越野拉力赛游戏《尘埃2》引起了玩家的一致好评，其先进的图形引擎和较为平衡的画质设计让赛车游戏竞速体验上升了一个明显的层级。不过这款2009年发布的游戏DirectX 11技术应用程度并不是非常深度，所以已经名声大振的尘埃2需要一款继任者，这就是《尘埃3》备受关注的重要原因。

尘埃3也可以为显卡命名

　　使用目前关注度较高的游戏为显卡命名，的确是个不错的注意，蓝宝石在高端产品Radeon HD 6950方面就成功使用了一次，相信我们的读者也会记住这款显卡——SAPPHIRE HD 6950 Dirt3 Special Edition（中文名为蓝宝石HD6950 尘埃3特别版）。这款显卡使用了全方位非公版设计，供电元件和散热器都让我们耳目一新。

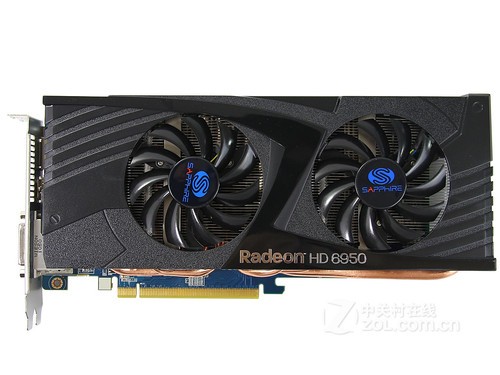

双风扇蓝宝石HD6950 尘埃3特别版

　　正如我们从网上获得的资料一样，这款显卡除了和新发售的《DiRT 3》赛车游戏合作的之外，在硬件部分也把蓝宝石长期使用的大口径单风扇改为双风扇设计，在显卡核心显存频率保持与办公一致的同时，散热效率和静音表现都有了非常大幅度的提升。

蓝宝石HD6950 尘埃3特别版

　　蓝宝石HD6950 尘埃3特别版显卡采用Cayman核心，具备1408个流处理器，Cayman经过改进的4D结构流处理器阵列在效率上要高于传统的4D+1D方案，这保证了Cayman核心的性能，尤其是DirectX 11游戏中的表现。

显卡核心与显存

　　蓝宝石本次使用了全新的概念风扇，双风扇设计在之前的蓝宝石显卡中虽然尝试过，但是并不多见，本次尘埃3特别版我们看到了这款激进的散热器设计，我们多图少字，让用户用自己的眼睛鉴别吧。

显卡拆解

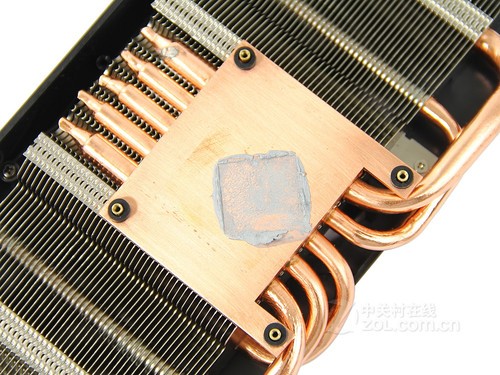

　　蓝宝石HD6950 尘埃3特别版显卡使用了双风扇五热管散热器设计，散热器重量和做工都是绝对上乘的，五热管采用2+3搭配模式，两根8mm粗热管将热量导向左右两侧，3跟6mm热管将核心发热最快速度导出。

蓝宝石HD6950 尘埃3特别版散热器

蓝宝石HD6950 尘埃3特别版散热器

　　除了散热器方面的创新之外，蓝宝石在PCB供电方面也做了重新设计，显卡的核心供电部分在PCB前端，核心与显存长距离分离。整卡4+2项供电设计保证工作足够稳定。

显卡PCB设计

显卡供电设计

　　核心供电部分使用了半封闭电感和八爪鱼MOSFET配合，每项多达4颗MOSFET保证了供电元件的负载和发热降低，电容方面是富士通和尼吉康电容部门合并出品的PF固态电容加我们熟悉的URL万裕电容。

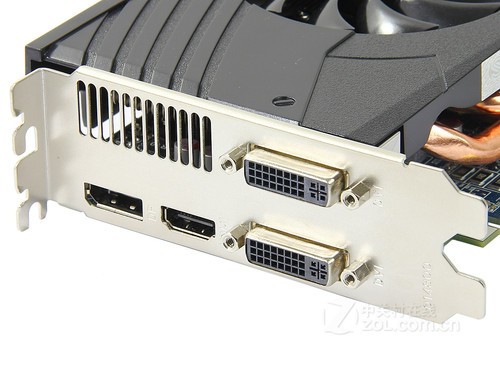

显卡输出端口

显卡附件搭配

　　蓝宝石HD6950 尘埃3特别版显卡使用了两个DVI加一个标准DP和一个标准HDMI设计的输出端口，这为用户减少了很多麻烦，也降低了配置成本，mini-DP转接头在这款显卡上显得毫无用处。显卡这样设计也可以说明其在多屏拼接方面更加自由灵活。

吸血大魔王

● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件 环境设定见下表：

测 试 平 台 硬 件
中央处理器	Intel Core i7-975 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer PC3-12800 猎豹套装 2GB*3
	（SPD:1600 8-8-8-24-2T）
主板	ASUS P6T Deluxe
	（Intel X58 + ICH10R Chipset）
显示卡
	AMD产 品
	蓝宝石HD6950 尘埃3特别版
	（Cayman / 1024MB / 核心:800MHz / Shader:800Mhz / 显存:5000 Mhz）
硬盘	Seagate 7200.12 1T
	（1TB / 7200RPM / 32M缓存 / 100GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

Apacer猎豹6GB DDR3-1600套装

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

　　● 测试系统的软件环境

　　为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

　　用户在体验或购买安装正版Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的正版Windows 7服务。

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（WHQL / 版本号 11.3）
桌面环境	2560*1600_32bit 60Hz

测 试 平 台 软 件
3D合成 测试软件
	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏 测试项目
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		Metro 2033
		4A Game / 版本号 1.0
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.2.9

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

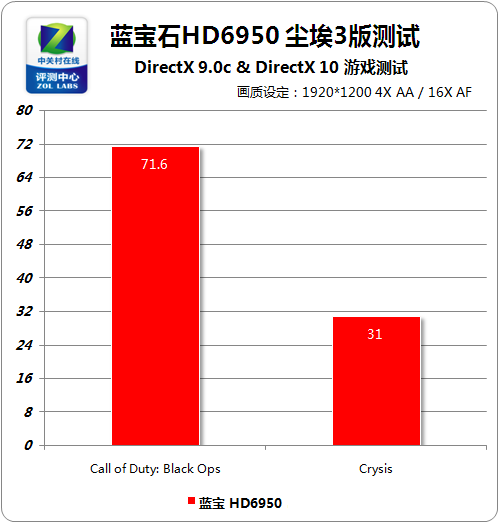

● 测试项目及测试成绩　　测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，使用使命召唤之黑色行动测试DX9游戏性能，使用孤岛危机测试DX10游戏性能，使用战地之叛逆连队、尘埃2、F1 2010以及潜行者之普里皮亚季的召唤四款游戏测试DX11游戏性能。游戏测试全部在最高特效设置，1920X1200/4XAA/16XAF的环境下进行。测试结果如下：

　　得益于调整后的Cayman构架，蓝宝石HD6950 尘埃3特别版在测试中取得了优秀的成绩，即便是号称显卡危机的Crysis也被它征服了。
　　通过测试成绩我们不难发现，蓝宝石HD6950 尘埃3特别版在任何应用场合都能够为用户带来优秀的游戏及应用体验，即便不进行超频，用户依旧可以放心大胆的将特效全开并以Full HD分辨率享受游戏带来的畅快感受。

吸血大魔王

● 尘埃3特别版测试总结　　使用游戏名称作为显卡产品标称的确不多见，蓝宝石本次推出的蓝宝石HD6950 尘埃3特别版显卡在做工用料方面无可挑剔，唯一遗憾就是目前中国大陆没有大面积供货。 　　

蓝 宝 石 H D 6 9 5 0 尘 埃 3 特 别 版 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★☆
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★★★
		游戏性能	★★★★★
	人性化设计
		噪音控制	★★★★☆
		超频能力	★★★★★
		接口附件	★★★★★
		温度控制	★★★★★
		设计细节	★★★★☆
编辑点评	总结： 蓝宝石HD6950 尘埃3特别版显卡在PCB设计方面延续了蓝宝石不堆料的个性思路，而精密的PCB布线和合理的原件搭配才是决定其稳定性的重要保障。在显卡散热器方面5热管足以压制Cayman核心发热量。个人认为使用尘埃3概念来推出这款产品，是个不错的主意。
	优势： >>做工细腻稳健； >>有一定超频空间。
	遗憾： >>价格稍高，期待市场积极反馈；
