1+1大于2？交火平台对三屏游戏有多重要

吸血大魔王

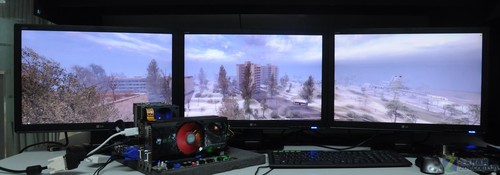

三屏游戏PC如何组建？
    ATI Eyefinity宽域多屏技术的游戏爽快体验是单屏无法比拟的，在液晶显示器价格节节走低的背景下，普通游戏玩家组建一套三屏游戏PC也不算太奢侈的事情，如果搭配合理万元之内就可以实现无以伦比的视觉享受。

    但是话说回来组建一套三屏游戏PC应该配置什么样的显卡才能流畅玩游戏呢？真是的需要一款顶级的显卡，还是选择一款中端的产品组建交火平台即可，今天笔者就双卡交火与单卡平台做个比较，看看如何搭配组建三屏游戏PC更合理。

铭瑄MS-HD6790终结者显卡

           本次测试我们选择的一款豪华程度远超公版HD6790显卡，它是铭瑄新推出的一款产品MS-HD6790终结者，这款显卡的做工、用料和性能均超越公版，价格也很适中，同时提供了组建Eyefinity多屏输出必须的DP接口，是组建交火平台的非常之选。

吸血大魔王

精工品质霸气外漏
    铭瑄HD6790终结者的设计源自同门兄弟铭瑄HD6850黑武士，所以两者在板型设计方面非常相似。显卡采用双槽设计，醒目的红色PCB凸显出了其AMD显卡的身份。黑色的巨大导风罩不仅给人以视觉上的冲击，更起到了良好的整肃气流加强散热的作用。

铭瑄HD6790终结者设计漂亮 帖纸的大眼睛显露出显卡强劲的实力

铭瑄HD6790终结者显卡背面设计

三防挡板

    铭瑄HD6790终结者另一个值得注意的地方，就是在显卡背面采用了三防挡板的设计。这种设计保护了显卡背面裸露在外的大量脆弱原件，起到了防尘，防静电和碰撞防护的作用。

基于40nm工艺的Barts核心

    铭瑄HD6790终结者采用与HD6870相同、40nm制程工艺的Barts核心内建800个流处理器，支持DX11规范，并且支持新一代的Eyefinity技术，会让三屏输出甚至单卡6屏输出实现更加简便，也将会让玩家获得更加经济实惠的方案。

搭载现代GDDR5显存颗粒

    显存方面使用了8颗规格为32M*32bit的现代显存颗粒，构成了256bit/1024MB的组合。核心/显存频率为900MHz/4500MHz，远远超越公版840MHz/4200MHz的频率标准。

因为有了DP接口 此显卡单可即可实现多屏输出

　　铭瑄HD6790终结者提供了丰富的接口设置，尤其是为用户保留了D-Sub接口，充分体现了其为消费者着想的考量和态度。同时丰富的接口还满足了用户高清源码输出的需求。

UVD3.0结构

图片源于CHD论坛

　　声音的清晰输出是高清视频的重要组成部分，显卡必须具备优秀的视频音频处理引擎以及提供适当的接口才能实现源码输出。铭瑄HD6790终结者具备AMD UVD 3.0引擎，接口方面也提供了全面的DP和HDMI方案，因此结合POWER DVD等软件可以轻松实现高清源码输出。

吸血大魔王

奢华供电强劲散热

    在对铭瑄HD6790终结者有了初步了解后，我们在看看这款显卡供电和散热部分。

6+6pin电源接口

7相核心供电设计

    铭瑄HD6790终结者使用了6+6pin电源接口方案以及非常夸张的供电设计，这不仅保证了日常应用的稳定，更为其带来了卓越的超频性能。

日系全固态电容封闭式电感

CHIL 8266的供电芯片

    我们在来看看显卡供电的元件。显卡采用了数字供电，供电芯片为CHIL 8266，7+1相供电组合，核心7相供电，上一下二MOS；显存1相供电，上一下二MOS。用料上全部使用日系全固态电容封闭式电感，并在所有MOS上加入了散热片。

拆解后可以看到散热器由主动和被动两部分组成

    散热方面，铭瑄HD6790终结者采用大尺寸吸热板搭配4热管及大尺寸静音风扇的散热系统，整体散热效率颇高的同时保证了良好的噪控表现。

主动散热作用的散热器

    大风扇的设计能比普通风扇产生更大的风量，便捷地实现了散热器根据显卡的实际运作温度自动调整风扇转速的操作，从而减少非必要情况下的风扇全速运转，达到节能、静音的双重效果。智能温控调速风扇根据显卡的运行环境、运行负荷和运作强度，自动调整风扇转速，在节能省电的同时有效地减少了风扇噪音。为玩家营造了一个宁静干净的操作平台。

做工精湛的热管散热鳍片

    散热器的被动散热部分使用了硕大夸张的热管散热系统，底下埋四根纯铜导热管，大面积高密度铝挤散热鳍片，使用2PIN温控通过GPU运作实现温控调节，以达到高效散热的同时有效节能的效果。

吸血大魔王

做工PK：三大优势超越公版

    铭瑄把HD6790终结者定位成一款豪华程度超公版的显卡，从做工和归来对比来看，笔者认为有下面三个方面。

    ● 供电和用料

铭瑄HD6790终结者的PCB板设计 意味着比公版有更好的稳定性和超频性

公版HD6790的PCB板设计

    ● 加强型散热系统

铭瑄HD6790终结者散热器比公版提供了更低温度和噪音

公版HD6790的散热设备

    ● 频率更好性能更强

    因为铭瑄HD6790终结者做工远超越了公版，所以它完全可以运行在更高的频率下，为用户提供更好的HD6790性能，所以显卡核心/显存频率为900MHz/4500MHz，远远超越公版840MHz/4200MHz的频率标准，性能远超公版产品。

吸血大魔王

性能测试的硬件、软件平台状况

　　● 测试系统硬件环境

测 试 平 台 硬 件
中央处理器
	Intel Core i7-920
	（4核 / 超线程 / 133MHz*20 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代三通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板
	MSI X58A-GD65
	（Intel X58 + ICH10R Chipset）
显示卡
	AMD 产 品
	铭瑄HD6790终结者*2
	（Barts / 1GB / 核心:840 MHz / Shader:840 Mhz / 显存:4200 Mhz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB NTFS系统分区）
电源供应器	振华冰山金蝶800W
	（ATX 800W）
显示器	LG 222
	（22英寸LCD / 1680*1050分辨率）

　　性能测试使用的硬件平台由Intel Core i7-920 2.66GHz、MSI X58A-GD65主板和宇瞻2GB*3双通道DDR3-1600内存构成。细节及软件 环境设定见下表：
　　● 测试系统的软件环境

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst
	（Beta / 版本号 11.5）
桌面环境	2560*1600_32bit 60Hz

        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

测 试 平 台 软 件
3D合成 测试软件	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏 测试项目
	DirectX 9游戏
		Call of Duty：Black Ops
		Activision / 版本号 1.0
	DirectX 10游戏
		Crysis
		Crytek / 版本号1.2.1
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
		Tom Clancy's HAWX 2 Benchmark
		Ubi / 版本号 Benchmark 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

组建交火三屏应用
    相比较NVIDIA的3D Vision Surround三屏组建方法，ATI Eyefinity宽域多屏技术的组建无论是硬件要求和软件调试都要简单很多，不过有些要素还是要值得注意的。

DP转VGA的转接头

三个显示器数据线接在一块显卡上即可

    组建ATI Eyefinity三屏，我们必须只用显卡上的一个DP接口，但是本次测试笔者并没有带DP的显示器，解决办法是使用一个DP转VGA的转接头，然后在使用另外的两个DVI接口或者VGA、HDMI接口（经测试另外使用两个VGA接口是无法组建的），即可实现三屏宽频输出。

组建交火只需要支持的主板和桥接器即可

孤岛危机 三屏游戏画面截图（5040*1050分辨率 点击放大）

使命召唤7 三屏游戏画面截图（5040*1050分辨率 点击放大）

    驱动的设置就比较简单了，驱动一看即会，笔者使用了3个22英寸的1680*1050显示器，组建出的三屏可以显示出5040*1050的分辨率画面，上面两张截图是进入游戏后的画面截图。

吸血大魔王

HD6790交火性能基准测试

    因为需要弄明白，交火对组建三屏有多重要，所以在对游戏应用测试之前，我们通过基准测试来了解铭瑄HD6790终结者单卡和铭瑄HD6790终结者交火的性能差距。

铭瑄HD6790终结者单卡3DMARK11得分

铭瑄HD6790终结者交火3DMARK11得分

    通过成绩可以算换出，铭瑄HD6790终结者交火之后性能比单卡基准测试成绩提升了（5740/3164)180%，也就是说1+1交火的情况下，性能是要小于2的。

吸血大魔王

● Call of Duty：Black Ops 　《使命召唤7黑色行动》游戏背景故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为StudiesandObservationsGroup的组织。他们将在越南战争中承担最秘密、最危险的任务。而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘行动。

铭瑄HD6790终结者交火运行使命召唤7三屏测试画面

　　>>游戏类型：DirectX9第一人称射击游戏
　　>>测试方式：游戏过场回放，内容为3D实时运算的对战录像
　　>>画质设定：全部最高

    测试成绩显示，DX9.0c游戏-使命召唤之黑色行动无论是单卡还是交火下，铭瑄HD6790终结者都可以在三屏下保持非常好的流畅度。

吸血大魔王

● Crysis　　多次跳票、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。

铭瑄HD6790终结者交火运行孤岛危机三屏测试画面

　　>>游戏类型：DirectX10 第一人称视角射击游戏
　　>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的飞行过场回放
　　>>画质设定：全部最高

          DX10游戏-孤岛危机测试，铭瑄HD6790终结者单卡已经无法保证游戏的流程度了，铭瑄HD6790终结者交火却保持流程，而且我们发现这些测试中，交火的性能已经与单卡的成绩拉开得非常大。

吸血大魔王

● Battlefield: Bad Company 2

　　《战地：叛逆连队2 (Battlefield: Bad Company 2) 》是EA DICE研发的第9款“战地”系列作品。它是2008年上市的同系列的游戏战地：叛逆连队的续作。两在单人游戏剧情上亦有很多交叉点。游戏仍然沿用前作的寒霜引擎，并有所改进。除了完善了代码的优化，本作在破坏效果上也有所加强，可破坏的物件由92%上升到99%。前作里不能破坏的小物件以及建筑物框架，在本作中也可以被破坏。

铭瑄HD6790终结者交火运行战地之叛逆连队2三屏测试画面

　　>>游戏类型：DirectX11第一人称射击类游戏
　　>>测试方式：沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

    依然如此，画质越高，交火的优势体验得越为明显。

吸血大魔王

● Colin McRae:DiRT2    《科林麦克雷：尘埃》本身是一款为纪念去世的英国拉力赛车手科林．麦克雷（Colin McRae）而制作的游戏，因此在游戏过程中不难见到许多麦克雷过往的身影，距前作将近二年多之久的《科林麦克雷：尘埃2》于2009月12月11日正式发售。值得一提的是，这款游戏不仅拥有很高的可玩性，同时还是率先支持DirectX 11 API的游戏，一经上市就得到广大游戏爱好者争相追捧。

铭瑄HD6790终结者交火运行科林麦克雷之尘埃2三屏测试画面

　　>>游戏类型：DirectX 11竞速类游戏
　　>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的赛车过场回放
　　>>画质设定：全部最高

    铭瑄HD6790终结者交火的性能大约是单卡三屏下的1倍。

吸血大魔王

● S.T.A.L.K.E.R.: Call of Prypiat

　　作为第二款支持DX11技术的游戏，《S.T.A.L.K.E.R.: Call of Prypiat》（潜行者：普里皮亚季的召唤）已于2009年11月中在德国、奥地利、瑞士三个国家先行上市销售，明年第一季度再登陆北美、英国和其他欧洲国家。该游戏此番发行了两个版本，一是普通的标准版，然后就是限量收藏版了，采用金属包装盒里，里边除了游戏本身还有一张A3地图，以及相关主题的打火机、徽章、头巾等小礼物。

铭瑄HD6790终结者交火运行潜行者普里皮亚季的召唤三屏测试画面

    >>游戏类型：DirectX11 第一人称视角射击游戏
　　>>测试方式：软件自带GPU性能测试工具，为3D实时运算的飞行过场回放
　　>>画质设定：全部最高

    这款游戏测试中，交火后的铭瑄HD6790终结者在三屏游戏测试中性能非常明显，远远超过1+1等于2的概念。

吸血大魔王

测试总结：三屏游戏双卡是必备

    此次通过对铭瑄HD6790终结者的三屏交火应用测试，我们对三屏的显卡需求有了新的了解。第一，即便比较中高端的显卡，在三屏游戏下还是有点力不从心，而双卡交火非常有效的提高了游戏流畅度；第二，随着三屏对显卡运算的增加，交火的发挥出来的优势远远超过基准运算中的理论提升，在这种运用中1+1远远超过了2。

铭瑄MS-HD6790终结者 测 试 综 述
评分项目
	产品设计
		产品定位	★★★☆☆
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★☆☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★☆☆
		超频能力	—————
		接口附件	★★★★☆
		温度控制	—————
		设计细节	★★★★☆
编辑点评	总结：         铭瑄HD6790终结者是一款设计非常不错的产品，显卡采纳了HD6850的标准设计，显卡在供电和超频空间方面会更强，而且这卡为三屏运用提供了非常不错的设计，为用户体验更完美的游戏视觉体验，提供了更为廉价的方案
	优势： >>用料十足； >>适合用户组建三屏游戏平台；
	遗憾： >>散热方式并不太适合组建交火。
