无需"Ti"仍给力 GTX560鏖战A/N四战将

吸血大魔王 · 发表于 2011-5-18 12:53:41

北京时间2011年5月17日21时，NVIDIA一款针对1000元至2000元之间的DirectX 11产品发布，即GeForce GTX 560。此次发布的GeForce GTX 560定价为1499元，通过价格和型号不难看出GeForce GTX 560和GeForce GTX 560 Ti、GeForce GTX 460之间的渊源…… GeForce GTX 560 Ti官方定价1999元，采用全规格GF114核心，这颗核心是在上一代GF104基础上改良而来。而GeForce GTX 560自然会沿用GF114核心，不过从价格来看1499元和GeForce GTX 460十分接近，那么从而可以推断出二者在规格和性能上会有一定渊源。

      这张大图眼熟吗？其背景曾用在GeForce GTX 560 Ti的首发测试中。并不是笔者偷懒，而是觉得它仍能体现GeForce GTX 560的定位及市场任务。
      观察NVIDIA在1000元至2000元产品布局上看似产品繁多，但还是有断层感。例如目前这个价位段有GeForce GTX 560 Ti（官价）、GeForce GTX 470（卖场基本是有价无货）、GeForce GTX 460 1GB/768MB（定价多为1400元以下）和GeForce GTX 560 Ti低价版（各种打擦边球的产品，不成气候），也就是说实际市场中GeForce GTX 460和GeForce GTX 560 Ti是从1399元直接到1999元，中间没有可承上启下的一个型号来协助NVIDIA布局DirectX 11独显市场。
      今天，GeForce GTX 560诞生了！

GeForce GTX 560 Ti 显卡对位产品规格比较表
显卡型号	GeForce GTX 560	GeForce GTX 560Ti	GeForce GTX 460	Radeon HD 6870	Radeon HD 6850
市场定价	1499 元	1999 元	1399 元	1799-1899	1299-1399
GPU代号	GF114	GF114	GF104	Barts	Barts
GPU工艺	40 nm	40 nm	40 nm	40 nm	40 nm
GPU晶体管	19.5 亿	19.5 亿	19.5 亿	17 亿	17 亿
着色器数量	336	384	336	1120	960
着色器组织	1D *336	1D *384	1D *336	(1D+4D) *224	(1D+4D) *192
ROPs数量	32	32	32	32	32
纹理单元数量	56	64	56	56	48
核心频率	810 MHz	822 MHz	675 MHz	900 MHz	775 MHz
着色器频率	1620 MHz	1645 MHz	1350 MHz	900 MHz	775 MHz
理论计算能力	1.63 TFLOPs	1.89 TFLOPs	1.36 TFLOPs	2.02 TFLOPs	1.49 TFLOPs
等效内存频率	4008 MHz	4008MHz	3600 MHz	4200 MHz	4000 MHz
内存位宽	256 bit	256 bit	256 bit	256 bit	256 bit
内存带宽	125.3 GB/s	128.0 GB/s	115.2 GB/s	134.4 GB/s	128 GB/s
内存类型	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5
内存容量	1024 MB	1024 MB	1024 MB	1024 MB	1024 MB
DX版本支持	11	11	11	11	11
HD视频技术	PureVideo HD	PureVideo HD	PureVideo HD	UVD3	UVD3
通用计算接口	CUDA	CUDA	CUDA	Stream	Stream

通过上面的规格参数对比可以看出，GeForce GTX 560没有采用全规格版GF114核心。从数据规格来看，GeForce GTX 560和GeForce GTX 460 1GB版无论是核心还是显存规格完全一致，仅是频率上的区别，当然还有GF114核心和GF104本质上的区别但就实际性能而言，相同频率下二者成绩相当。

吸血大魔王 · 发表于 2011-5-18 12:54:23

GTX560无公版厂家任意发挥价格喜人
GeForce GTX 560有个先天便利条件，由于GF114核心和GF104核心可以做到Pin-to-Pin设计，所以GeForce GTX 560既可以使用GeForce GTX 460相对廉价的PCB设计，又可以使用GeForce GTX 560 Ti相对豪华的PCB设计。这就需要看各品牌商在设计自有产品时，是注重成本价格，还是注重产品品质性能。
不过在了解各家产品，还是让我们熟悉一下这个“新人”GF114核心。

GF114-325-A1核心

GeForce GTX 560标配由台积电采用40nm工艺指导的GF114-325核心，其由19.5亿晶体管构成，标配非全规格的336个流处理器、32个光栅处理器和56个纹理单元，在显存控制器方面其拥有256bit全规格设定。

GF114-400核心 GF104-325核心

通过对比GeForce GTX 560 Ti标配的GF114-400核心和GeForce GTX 460标配的GF104-325核心编号，我们就能理解GeForce GTX 560核心编号定义规则。首先GeForce GTX 560和GeForce GTX 560 Ti使用相同优化后GF114核心，所以前缀为GF114；其次，由于GeForce GTX 460和GeForce GTX 560的核心硬件规格相同，而GeFOrce GTX 460核心型号中缀为"325"，所以也就不难理解GeForce GTX 560和核心型号中缀为“325”了。

核心标配8颗规格为32M*32bit显存颗粒

由于GeForce GTX 560并没有设计官方公版产品，所以各品牌厂商会根据自己订货需求选择不同品牌的显存颗粒。不过就标配1GB产品而言，都会选择8颗32M*32bit的颗粒，构成256bit/1024MB的组合。

GTX560Ti（上）GTX560（中）GTX460（下）

笔者测试所使用的为中间绿色PCB的GeForce GTX 560，蓝色PCB为GeForce GTX 560 Ti，黑色PCB为GeForce GTX 460。

细心的用户一定会发现，笔者测试使用的GeForce GTX 560 PCB和黑色GeForce GTX 460 PCB使用的PCB是同一款，下面笔者将会验证这一观点。

测试使用的GeForce GTX 560 PCB 型号：P1041

GTX560Ti为P1040 GTX460为P1041

笔者测试的GeForce GTX 560和公版的GeForce GTX 460均使用了P1041公版PCB，这也就是前面为何GeForce GTX 560和GeForce GTX 460 PCB如出一辙的原因了。

当然，也会有使用P1040 PCB的GeForce GTX 560，也会有使用为GeForce GTX 460和GeForce GTX 560 Ti设计的非公版PCB。我们会在接下来的章节，为大家展示各品牌所使用的GeForce GTX 560 PCB及相关产品。

吸血大魔王 · 发表于 2011-5-18 12:56:16

本次GeForce GTX 560首发测试收到了来自映众、影驰、翔升、索泰、七彩虹、盈通、耕昇、禾美和技嘉的九家共12款产品（文章介绍顺序以送测先后顺序为准），届时消费者可以在市场中购买到它们的相关产品。

● 送测产品展示-映众GTX560游戏至尊版

映众GTX560游戏至尊版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:56:43

● 送测产品展示-映众GTX560冰龙版

映众GTX560冰龙版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:57:09

● 送测产品展示-影驰GTX560黑将版

影驰GTX560黑将版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:57:42

● 送测产品展示-翔升GTX560金刚1GB版

翔升GTX560金刚1GB版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:58:08

● 送测产品展示-翔升GTX560金刚2GB版

翔升GTX560金刚2GB版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:58:31

● 送测产品展示-索泰GTX560至尊版

索泰GTX560至尊版

DVI *2 + HDMI + DisplayPort组合

吸血大魔王 · 发表于 2011-5-18 12:58:55

● 送测产品展示-七彩虹iGame560烈焰战神U版

七彩虹iGame560烈焰战神U版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:59:19

● 送测产品展示-七彩虹iGame560烈焰战神X版

七彩虹iGame560烈焰战神X版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 12:59:44

● 送测产品展示-盈通GTX560 1GB版

盈通GTX560 1GB版

产品正反特写

产品附件

DVI *2 + HDMI组合

吸血大魔王 · 发表于 2011-5-18 13:00:06

● 送测产品展示-耕昇GTX560关羽版

耕昇GTX560关羽版

产品正反特写

产品附件

DVI + D-Sub + HDMI组合

吸血大魔王 · 发表于 2011-5-18 13:00:29

● 送测产品展示-禾美GTX560阿帕奇版

禾美GTX560阿帕奇版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 13:00:56

● 送测产品展示-技嘉GTX560 OC 1GI版

技嘉GTX560 OC 1GI版

产品正反特写

产品附件

DVI *2 + Mini HDMI组合

吸血大魔王 · 发表于 2011-5-18 13:01:52

● 测试系统硬件环境　　性能测试使用的硬件平台由Intel 酷睿i7 2600K、微星P67A-GD65-H主板和2GB*2双通道DDR3-1600内存构成。细节及软件
环境设定见下表：

测试平台硬件
中央处理器	Intel Core i7 2600K
中央处理器	（4核 / 超线程 / 100MHz*34 / 8MB共享缓存）
散热器	Thermalright Ultra-120 eXtreme
散热器	（单个120mm*25mm风扇 / 1600RPM）
内存模组	*Apacer PC3-12800 猎豹套装 3GB2(平台仅使用2条)**
内存模组	（SPD:1600 8-8-8-24-2T）
主板	微星P67A-GD65-H
主板	（Intel P67 Chipset）
显示卡
	AMD 产品
	Radeon HD 6870
	（Barts / 1GB / 核心:900 MHz / Shader:900 Mhz / 显存:4200 Mhz）
	Radeon HD 6850
	（Barts / 1GB / 核心:775 MHz / Shader:775 Mhz / 显存:4000 Mhz）
	NVIDIA 产品
	GeForce GTX 5560 Ti
	（GF114 / 1GB / 核心:823 MHz / Shader:1646 Mhz / 显存:4008 Mhz）
	GeForce GTX 560
	（GF114 / 1GB / 核心:810 MHz / Shader:1620 Mhz / 显存:4008 Mhz）
	GeForce GTX 460
	（GF104 / 1GB / 核心:675 MHz / Shader:1350 Mhz / 显存:3600 Mhz）
硬盘	Seagate 希捷 Barracuda 7200.12 1TB
硬盘	（1TB / 7200RPM / 16M缓存 / 100GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
电源供应器	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
显示器	（30英寸LCD / 2560*1600分辨率）

Apacer猎豹6GB DDR3-1600套装 Seagate 希捷 Barracuda 7200.12 1TB

AcBel R8 ATX-700CA-AB8FB Thermalright Ultra-120 eXtreme

我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

●
测试系统的软件环境
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

用户在体验或购买安装正版Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的正版Windows 7服务。

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
主板芯片组驱动	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（WHQL / 版本号 11.3）
	AMD Catalyst for HD6790
	（Beta / 版本号 11.4）
	NVIDIA Forceware for Win7
	（WHQL / 版本号 266.58）
	NVIDIA Forceware for GTX550Ti
	（Beta / 版本号 267.59）
桌面环境	*25601600_32bit 60Hz**

测试平台软件
3D合成测试软件	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏测试项目
	DirectX 9游戏
		Call of Duty：Black Ops
		Activision / 版本号 1.0
		Star Craft II
		Blizzard / 版本号 1.0
	DirectX 10游戏	Company of Heroes
		Relic / 版本号1.7.1
		Crysis
		Crytek / 版本号1.2.1
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		Lost Planet 2
		Copcom / 版本号 1.0
		Metro 2033
		4A Game / 版本号 1.0
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
		Tom Clancy's HAWX 2 Benchmark
		Ubi / 版本号 Benchmark 1.0
	Tessellation测试
		Heaven Benchmark 2.1
		UNIGINE / 版本号 2.1
	PhysX游戏	Batman
		Eidos / 版本号 1.1
	GPU通用计算	Media Coder NT CUDA加速版
		上海瀚智信息技术有限公司 / 版本号
辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王 · 发表于 2011-5-18 13:02:26

● DX10理论性能测试：3DMark Vantage　　3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

在3DMark Vantage测试中，GeForce GTX 560与GeForce GTX 460虽然规格相同，但凭借频率上的优势有了大幅性能提升。

吸血大魔王 · 发表于 2011-5-18 13:02:56

● DX11理论性能测试：3DMark 11 3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

3DMark 11并不是N卡的强项，不过值得一提的是GeForce GTX 560搭配Forceware 275.20驱动性能已经接近GeForce GTX 560 Ti搭配Forceware 270.61驱动性能，侧面说明最新的Forceware 275.XX版针对3DMark软件做了优化。

吸血大魔王 · 发表于 2011-5-18 13:03:19

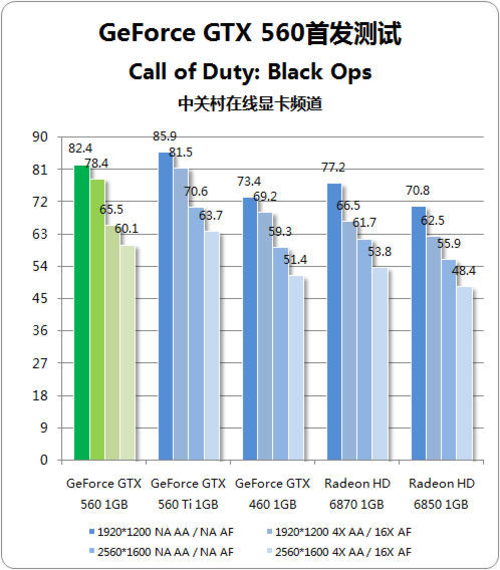

● Call of Duty：Black Ops 　《使命召唤7黑色行动》游戏背景故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为StudiesandObservationsGroup的组织。他们将在越南战争中承担最秘密、最危险的任务。而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘行动。

　　>>

游戏类型：DirectX9第一人称射击游戏
　　>>测试方式：游戏过场回放，内容为3D实时运算的对战录像
　　>>画质设定：全部最高

在《使命召唤：黑色行动》游戏测试中，N卡的成绩要优于A卡，其中GeForce GTX 560仅属于规格更高的GeForce GTX 560 Ti。

吸血大魔王 · 发表于 2011-5-18 13:03:44

● StarCraft II 星际争霸2（StarCraft II）是著名即时战略游戏《星际争霸》的续篇, 由2007年5月19日在韩国首尔开幕的暴雪全球邀请赛宣布。目前以Windows XP、Windows Vista和Mac OS X为支援平台。这款游戏的开发在2003年《魔兽争霸III：冰封王座》出版后就开始。至今，公测版免费试玩。

　　>>

游戏类型：DirectX9即时战略游戏
　　>>测试方式：游戏录像回放，内容为3D实时运算的对战录像
　　>>画质设定：全部最高

在《星际争霸2》游戏中，最大的游戏瓶颈出现在CPU中，在多单位AI计算上即使闭着的Core i7 2600K也出现不给力情况。不过就成绩而言，参测的5款产品均有保证最高画质流畅运行的能力。

吸血大魔王 · 发表于 2011-5-18 13:04:18

● Company of Heroes　　Company of Heroes（英雄连）是一款即时战略类游戏。二战是几年来长盛不衰的3D游戏题材，Company of Heroes就是从101空降师诺曼底登陆后在欧洲战场血战题材入手的最新战略游戏，不过其自带测试并非针对即时战略的实际场景，反而更像第一人称视角游戏。

　　>>
游戏类型：DirectX10 即时战略游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的剧情过场回放
　　>>画质设定：全部最高

在《英雄连：前线》中，GeForce GTX 560相对GeForce GTX 460有10%以上的性能提升，同时性能也压制Radeon HD 6850。
