半专业显卡再添新丁蓝宝HD6950FleX测评

吸血大魔王 · 发表于 2011-5-7 18:18:33

FleX系列是蓝宝最重要的高端产品线之一，我们先前见过许多出自该条产品线的优秀作品，比如HD5770 FleX及HD6870FleX等，今天我们要评测的HD6950 FleX就是该系列产品的新丁。

蓝宝HD6950 FleX显卡

　　Cayman构架是AMD试图走出暴力吞吐误区的一次重要尝试，更加灵活的ALU操作方式、更充沛的前端资源和更加强劲的后端都赋予了Cayman不错的性能表现，而适当的产品线规划也让Cayman的获得了市场的认可，6970和6950的“高低搭配”可以很好满足旗舰和高端用户的需求。

Cayman构架细节

　　作为迎合高端市场需求的产品，蓝宝HD6950 FleX延续了FleX一贯的高品质风格，非公版设计和十足的用料使得HD6950 FleX拥有了良好的各方面表现。下面就让我们看看HD6950 FleX到底有哪些特点吧。

蓝宝HD6950 FleX正面

蓝宝HD6950 FleX背面

　　打开蓝宝HD6950FleX的包装，首先映入眼帘的就是密封严谨的导风罩。这个看似不经意的设计实际上已经开始了对高品质的表达——密封严谨的导风罩可以最大限度的避免风力回弹之后产生的乱流，将散热系统的排热效力发挥到最佳。

蓝宝HD6950 FleX拆解正面

蓝宝HD6950 FleX拆解背面

　　巨大的导风罩下面，我们看到的是大胆的非公版PCB方案以及极为高效均热板+热管散热体系。均热板的加入使得蓝宝HD6950 FleX在厚度不变的前提下获得了远胜于常规热管方案的散热能力，这为整卡的稳定运行提供了充分的保障。

蓝宝HD6950 FleX所采用的均热板

散热体系中的热管及致密的鳍片

空气动力学设计的大风量静音风扇

　　光有均热板显然是不够的，在蓝宝提供的散热方案中，热管和致密的鳍片也是快速散热表现的重要来源。配合特殊空气动力学设计的静音风扇和密封严谨的导风罩，蓝宝HD6950 FleX将最大限度的远离噪音和高热的困扰。

蓝宝HD6950 FleX核心

　　蓝宝HD6950 FleX所使用的6950 GPU基于Cayman构架，拥有1408个流处理器，88个TMU单元，32个ROP及256bit MC单元，完美支持DirectX 11，Cayman经过改进的4D结构流处理器阵列在效率上要高于传统的4D+1D方案，这保证了Cayman核心的性能，尤其是DirectX 11游戏中的表现。

蓝宝HD6950 FleX显存

　　蓝宝HD6950 FleX采用8颗规格为64M*32bit的H5GQ2H24MFR T2C颗粒，构成了256bit/2048MB的组合，默认频率高达5000MHz。

蓝宝HD6950 FleX采用的8相供电设计

供电部分散热片

　　蓝宝HD6950 FleX大胆的非公版设计中对公版进行最显著修正的地方就在于其供电部分，重新设计的8相供电不仅为核心提供了更为强劲充足的电流供给，更降低了默认状态下每相供电单元的负载，搭配供电模块散热片，在保证超频性的同时进一步降低了每相供电的发热并提高了稳定性。

蓝宝HD6950 FleX供电接口

　　得益于TSMC的40nm工艺，以及PCB本身设计的水平，蓝宝HD6950 FleX只需搭配常规的6+6pin供电接口即可满足需求。

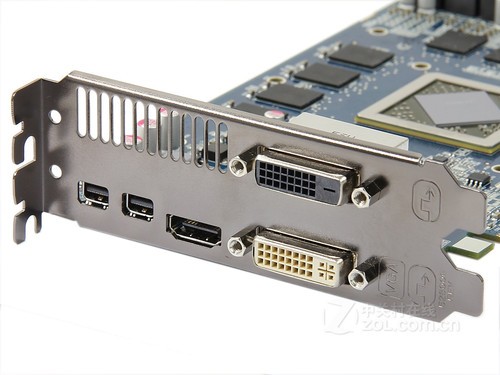

全面的接口方案

　　蓝宝HD6950 FleX提供了丰富的双Mini DP+HDMI+双DVI的接口方案，用户可以通过全面的接口享受6屏的最高级Eyeifnity所到来的享受。
　　下面，就让我们来看看蓝宝HD6950 FleX的实际表现吧。

吸血大魔王 · 发表于 2011-5-7 18:19:29

● 测试平台硬件环境
　　性能测试使用的硬件平台由Intel Core i7-975 Extreme Edition、ASUS P6T Deluxe主板和2GB*3三通道DDR3-1600内存构成。细节及软件
环境设定见下表：

测试平台硬件
中央处理器	Intel Core i7-975 Extreme Edition
	（4核 / 超线程 / 133MHz*25 / 8MB共享缓存）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	*Apacer PC3-12800 猎豹套装 2GB3**
	（SPD:1600 8-8-8-24-2T）
主板	ASUS P6T Deluxe
	（Intel X58 + ICH10R Chipset）
显示卡
	AMD 产品
	蓝宝 HD6950 FleX
	（Cayman / 2048MB / 核心:800MHz / Shader:800Mhz / 显存:5000 Mhz）
硬盘	Seagate 1T
	（1TB / 7200RPM / 32M缓存 / 80GB NTFS系统分区）
电源供应器	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 700W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

Apacer猎豹6GB DDR3-1600套装

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

　　●
测试系统的软件环境

　　为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

　　用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。　

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst
	（Beta / 版本号 11.4）
桌面环境	*25601600_32bit 60Hz**

测试平台软件
3D合成测试软件	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0.1
3D游戏测试项目
	DirectX 9游戏
		Call of Duty：Black Ops
		Activision / 版本号 1.0
	DirectX 10游戏
		Crysis
		Crytek / 版本号1.2.1
	DirectX 11游戏
		Battlefield：Bad Company 2
		EA / 版本号 1.0
		Colin McRae DiRT 2
		Codemasters / 版本号 1.01
		F1 2010
		Codemasters / 版本号 1.00
		S.T.A.L.K.E.R.:Call of Pripyat
		Koch / 版本号 1.0
辅助测试软件	Fraps
	beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好。

吸血大魔王 · 发表于 2011-5-7 18:20:16

● 测试项目及测试成绩　　测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，使用使命召唤之黑色行动测试DX9游戏性能，使用孤岛危机测试DX10游戏性能，使用战地之叛逆连队、尘埃2、F1 2010以及潜行者之普里皮亚季的召唤四款游戏测试DX11游戏性能。游戏测试全部在最高特效设置，1920X1200/4XAA/16XAF的环境下进行。测试结果如下：

　　得益于调整后的Cayman构架，蓝宝HD6950FleX在测试中取得了优秀的成绩，即便是号称显卡危机的Crysis也被它征服了。通过测试成绩我们不难发现，蓝宝HD6950FleX在任何应用场合都能够为用户带来优秀的游戏及应用体验，即便不进行超频，用户依旧可以放心大胆的将特效全开并以Full HD分辨率享受游戏带来的畅快感受。

吸血大魔王 · 发表于 2011-5-7 18:20:57

● 测试总结　　蓝宝的实力造就了半专业级得FleX显卡。通过FleX，蓝宝不仅向用户展现了自己的研发能力，更向用户传达了自己对待产品及用户的态度。优秀的设计，充足的用料，既满足一般用户稳定性的需求，又能为超频玩家提供挖掘频率的机会，这就是FleX多面手一般的最终表现。因此，我们认为蓝宝HD6950FleX是一款值得推荐的显卡。
　　

蓝宝 HD6950 FleX 测试综述

评分项目
	产品设计
		产品定位	★★★★☆
		用料品质	★★★★☆
		市场定价	★★★★☆
	性能表现
		3D性能	★★★★★
		游戏性能	★★★★★
	人性化设计
		噪音控制	★★★★☆
		超频能力	★★★★★
		接口附件	★★★★★
		温度控制	★★★★★
		设计细节	★★★★☆
编辑点评	总结：通过半专业级的用料和大胆的设计，蓝宝HD6950FleX不仅修正了公版6950上温度噪音表现不甚理想的缺点，更为玩家提供了极佳的稳定性和超频潜力。对绝大多数用户来说，蓝宝HD6950FleX都是一款值得推荐使用的显卡。
	优势： >>优秀设计和做工带来的稳定性和可超频性； >>优秀的温度噪音表现
	遗憾： >>开放式散热系统，需要优秀机箱风道保证温度；
