半专业卡也玩超频蓝宝石Flex压力测试

吸血大魔王 · 发表于 2011-4-25 19:51:24

● 蓝宝石Flex压力测试　　在2010年8月，蓝宝石发布了FleX版HD5770，这是第一款面向消费类显卡市场的半专业级产品，自从蓝宝发布了HD5770 FLEX版以后，彻底的改变了传统市场上需要DP口才能组建多屏的苛刻要求，HD5770 FLEX版让更多的普通消费者也轻松使用上了多屏，蓝宝独家的技术也使得产品更具魅力。

半专业级民用显卡——蓝宝石FleX版本

　　在AMD发布其第二代DirectX 11架构产品之后，蓝宝石同样没有忘记自己全球核心AIB的定位，迅速铺开了整个产品线。如果你对白金和毒药已经了然于心，那么FleX版本一定会给你全新的体验，这是一款更加倾向于专业多屏拼接输出的显卡，也是显卡厂商突破芯片厂商技术封锁独立研发的一款产品。
　　公版Radeon HD 6000产品集成了优秀的Eyeifnity宽域技术，不过在原有的技术、功能基础之上，又有了变化，而且值得一提的是功能的升级仍然是免费提供给用户。

公版Radeon HD 6870标配接口注释

在讲述新Eyefinity宽域技术之前，首先让我们了解一下Radeon HD 6800系列公版产品的接口设计。根据上图我们能够看到，公版Radeon HD 6870提供min DP *2 + DVI *2 + HDMI的组合。相比Radeon HD 5800系列的DP + HDMI + DVI *2，提供了更丰富的接口。

蓝宝石HD6000 FLEX系列显卡输出接口

　　我们通过厂商的资料获知：HD6000 FLEX系列显卡可以显卡输出3屏及5屏，相对于公版显卡多屏输出的繁杂要求，蓝宝石给予了消费者更多自由的选择权利：
　　1、无需DP转接线可以直接提供3屏输出设置（3台DVI显示器，无需带DP或HDMI接口）
　　2、通过显卡板载接口最多可以实现5屏输出
　　今天的测试项目我们省去了多屏拼接部分，因为我们需要验证一款半专业版显卡是否因为多屏拼接的门槛降低而影响超频能力，众所周知专业显卡几乎都是禁止用户手动超频的，同时在做工用料方面严格遵循公版设计，那么蓝宝石HD6000 FLEX系列显卡能带给我们什么新体验吗？

吸血大魔王 · 发表于 2011-4-25 19:52:25

● FleX版HD6870做工赏析

　　在打开包装盒之后，我们对这款显卡的第一反应就是其延续了蓝宝石毒药系列高端玩家卡的设计思路，无论是超越公版的供电数量还是均热板热管散热器，都会为显卡默认和超频状态提供稳定支撑。

蓝宝石FleX版HD6870显卡

　　在毒药系列产品中，蓝宝赋予HD6870毒药版超高的核心频率，最奢华的供电设计以及最优秀的散热方案，三者结合。不过本次我们收到的FleX版HD6870显卡似乎有所收敛，它或许更在乎多屏应用。

FleX版HD6870显卡核心

　　蓝宝石FleX版HD6870显卡核心基于Barts构架，拥有1120个流处理器，采用最新第七代曲面细分Tessllator技术，完美支持DirectX 11以及Shader Model 5.0特效，支持AMD节能技术Powerplay II，采用最新eyefinity多屏显示技术，内建支持第三代最新Avivo HD & UVD GEN Ⅲ高清解码技术。

蓝宝石FleX版HD6870显卡拆解

　　蓝宝石FleX版HD6870采用高端的Vapor-X系列才拥有的均热板散热器，能有效将核心热量吸收传导给热管及散热鳍片，相比普通6热管散热器效率提升20%，比4热管散热器散热效率提升40%的强劲散热效能。

蓝宝石FleX版HD6870显卡散热器

　　而均热板散热器可将显卡核心温度保持低于普通散热器5°或更多，却拥有更薄的体积更高效的散热效能，即可以保持显卡稳定散热又可以保持显卡拥有较小尺寸。

蓝宝石FleX版HD6870显卡PCB设计

蓝宝石FleX版HD6870显卡后端供电部分

　　供电方面，蓝宝石FleX版HD6870显卡采用了4+1+1总共6相的数字供电设计，而业界它牌最强的也不过才8相而已。

蓝宝石FleX版HD6870显卡供电芯片

　　显卡全新设计的供电设计让每相供电均采用优质的蓝宝Super Alloy超合金黑钻2代电感，相比第一代产品温度降低7%，并且拥有更高15%的转换效能。

蓝宝石FleX版HD6870显卡附件搭配

　　作为一款半专业显卡，蓝宝石为FleX搭配了精心准备的附件，“交火桥”+“两条D口转6-pin”+“标准HDMI”+“Mini DP转标准DP”+“Mini DP转DVI”+“DVI转VGA”……看来这些附件的成本已经不容易控制了，不过我们能够体会到蓝宝石不是很在意高端产品的价格控制，因为用户体验总是不可替代的。

吸血大魔王 · 发表于 2011-4-25 19:53:16

● 蓝宝石FleX版HD6870基本信息

　　在这个环节，我们使用了常用的GPU-Z软件和EVEREST系统信息检测软件来测试这款显卡的基本信息。

蓝宝石FleX版HD6870显卡 GPU-Z信息

　　在GPU-Z信息测试中，软件识别出了这款产品的基本情况，我们可以看到它使用了集成1120个流处理器的Barts核心，40nm工艺。蓝宝石FleX版HD6870显卡额定频率为900/4200MHz，超越公版水平，核心与Shader比为1：1。

　　显存方面，受益于DDR5的高预取位带来的高频率，加之Barts核心使用的256位显存控制器，最终显存带宽达到了134.4GB/s，当然我们看到显存向上提升的空间还很大，同时256位显存控制器在高端芯片中可以最大限度节省晶体管使用量，这符合Barts核心的市场定位。

蓝宝石FleX版HD6870显卡 GPU-Z信息

　　在传感器页面，我们看到了这款显卡的传感器能够准确识别显卡的工作状态，没有一个参数错误或者遗漏，特别是GPU温度侦测比较全面。我们用Furmark做了一个简单的3D负载，发现传感器对于温度的检测非常准确，GPU核心也支持频率自适应变化以降低功耗，风扇转速同样随温度变化。其强大的频率控制能力让核心频率最低能下探到100MHz，这可以更大程度上降低芯片功耗。

　　在正式图形性能测试开始之前我们对蓝宝石FleX版HD6870显卡的稳定性也做了测试，使用的软件是大家公认的也是常用的Furmark，版本号是最新的1.9.0。

蓝宝石FleX版HD6870显卡稳定性测试

　　FurMark是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还能借此考验显卡的稳定性。

　　通过测试我们看到，蓝宝石FleX版HD6870显卡所采用的的3热管铜底均热板散热器发挥出了满意的性能。测试起始温度40度，最高温度没有超过71度。由于这款显卡额定频率非常可控，所以在发热方面3热管铜底均热板散热器表现绰绰有余。

吸血大魔王 · 发表于 2011-4-25 19:54:17

● 蓝宝石FleX版HD6870超频

　　蓝宝石作为AMD的首席AIB厂商，无论是在硬件研发还是软件配合方面都是首屈一指的，当然超频软件就更不在话下，本次使用的正是蓝宝石提供的TriXX软件。老资格的显卡玩家或许还记得蓝宝自家出品的显卡超频软件“TriXX”，不过它只在2005年惊鸿一瞥就归于沉寂。如今随着Radeon HD 6800系列的发布，蓝宝又重新拿出了这款工具。

蓝宝石FleX版HD6870显卡被识别出来

　　该软件独家具有智能超频、核心温度和风扇转速监控、允许自定义程序工作模式等强大功能，无论是初级玩家或硬件发烧友均能轻松使用，并获取一定的性能提升和很大的使用便利性。

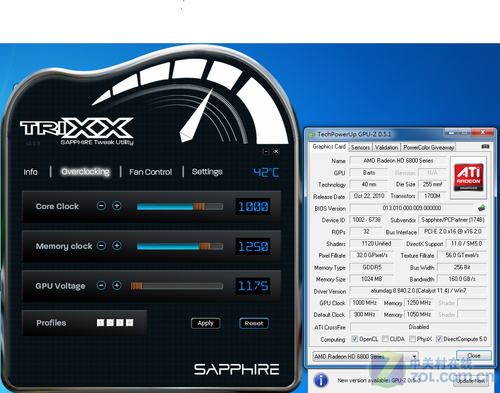

我们超频到1000/1000/5000MHz

　　看过上面的Info（系统信息）界面和Overclocking（超频）页面，相信你一定会对它产生浓厚的兴趣，因为蓝宝石TriXX软件对系统信息识别之细的确是值得称道的，同时频率控制界面的电压微调选项也为用户探寻超频极限提供了更大空间。软件对于GPU工作状态非常关注，所以温度总是在右上角不断变化。

蓝宝石TriXX软件风扇控制FleX版HD6870

　　本次我们将蓝宝石FleX版HD6870显卡超频到1000/1000/5000MHz，并且成功通过了测试，这相对于AMD公版HD6870产品（Barts / 1024MB / 核心:900MHz / Shader:900Mhz / 显存:4200 Mhz）已经有不小提升。

吸血大魔王 · 发表于 2011-4-25 19:55:25

● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-870 3.52GHz、技嘉P55-UD4 GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件环境设定见下表：

测试平台硬件
中央处理器 Intel Core i7-870 Extreme Edition
（4核 / 超线程 / 133MHz*25 / 8MB共享缓存）
散热器 Thermalright Ultra-120 eXtreme
（单个120mm*25mm风扇 / 1600RPM）
内存模组 Apacer 猎豹二代双通道套装/PC3-12800
（SPD:1757 9-9-9-24-1T）
主板 技嘉P55-UD4 GIGABYTE GA-P55-UD4
（Intel P55 + ICH10R Chipset）
显示卡
AMD 产品
蓝宝石FleX版 Radeon HD6870
（Barts / 1024MB / 核心:900MHz / Shader:900Mhz / 显存:4200 Mhz）
硬盘 Hitachi 1T
（1TB / 7200RPM / 16M缓存 / 50GB NTFS系统分区）
电源供应器 鑫谷GP850 80PLUS金牌电源
（ATX12V 2.0 / 750W）
显示器 DELL UltraSharp 3008WFP
（30英寸LCD / 2560*1600分辨率）

技嘉P55-UD4 GIGABYTE GA-P55-UD4

Apacer 猎豹二代双通道套装/PC3-12800

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme

　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
　　● 测试系统的软件环境

操作系统及驱动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst
	（Beta / 版本号 11.4）
桌面环境	*25601600_32bit 60Hz**
