硬改盈通R6850游戏高手显卡电压
    近日,著名超频玩家X800Pro经过尝试,找到了适合盈通镭龙R6850游戏高手显卡的硬改方法,之前曾经有利用2B铅笔改电压的的超频方法,但是这种方法不够精确,而最好是使用可调电阻来精确调整GPU核心和显存电压,本文的方法正是基于该原理。
  首先是确定显卡的供电管理芯片,盈通镭龙R6850游戏高手显卡的GPU核心供电PWM芯片为uP6218AM,显存供电PWM芯片为uP6101BSA。确定芯片型号后再找出对应电阻和接地点,在这两者之间焊接一个可调电阻(先将电阻阻值调至最大以防意外),最后就是用万用表实时监测修改后的电压,千万不要太贪心。

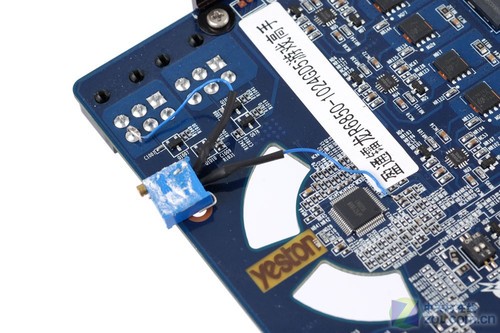

VDDC核心电压硬改示意图
  核心电压的调整如上图所示,在阻值为9.5KΩ时,GPU核心电压即可提高至1.3V,10KΩ时电压约为1.28V,相比之下官方默认的3D模式电压最高只有1.2V。

VDDC核心电压硬改需要短接的电阻位置

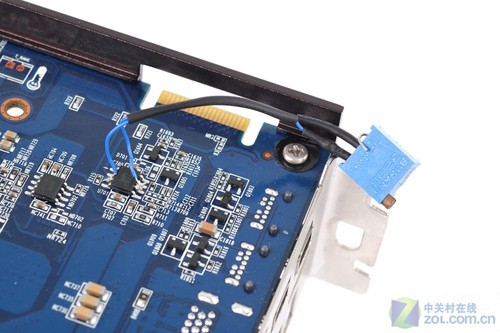

MDDC显存电压硬改示意图
  显存电压的PWM芯片为uP6101BSA,硬改方法以此类推。官方默认的显存电压为1.6V(GDDR5标准为1.5V,AMD已经提高了一些),接入48KΩ电阻后电压提高至1.66V,接入60KΩ后电压为1.63V。

硬改电压可以突破官方的电压限制提高超频上限
    硬改的方法就是这样的,关键是找到焊接点,之后就非常简单了。做好完善的散热就可以开始享受极限超频的乐趣。最后我们要友情提示一下,硬改电压属于高风险行为,不推荐普通用户尝试。
