达人/菜鸟均必备显卡OC+烤机软件套装

吸血大魔王 · 发表于 2011-1-24 12:53:09

● 微星Afterburner超频软件实战提起微星MSI在DIY行业无人不知，不过如果你想成为资深硬件玩家，必然逃不过超频的考验，因此微星推出的“Afterburner”软件自然也在高端玩家中耳熟能详。Afterburner作为一款更新速度极快的超频软件，可以对目前大多数显卡提出稳定支持，同时它基于Rivatuner核心开发，可靠性强，当然不要忘记了它的免费特性，这一点是吸引绝大多数中国玩家的关键。
Afterburner是微星科技推出的一款集系统超频、参数调教和温度监控等多个功能为一身的显卡调整工具，拥有超强的电压调控功能和对现有显卡型号众多产品较为完善的支持，支持目前主流的NVIDIA和AMD显卡的Core/Shader/Memory频率调整，还具备了微星独有的、人性化的风扇转速控制功能。

Afterburner软件下载页面

      登陆微星官网就可以找到软件下载地址：
      http://event.msi.com/vga/afterburner/download.htm
      通过这个地址下载到的软件还包括一个超频稳定性检测软件，实际上就是微星开发的Kombustor，它的原理和Furmark一样，通过基于OpenGL的动画渲染来测试GPU在极度重负载下的温度和功耗。

以的Afterburner为背景的微星显卡

今天我们配合测试的主角是由微星提供的一款HD6970显卡，微星R6970-2PM2D2GD5是一款纯公版HD6900产品，它基于AMD全新设计的Cayman核心，这颗核心是台积电采用40nm工艺制造，使用了26.4亿晶体管，大幅高于Radeon HD 6800系列使用的Barts核心和Radeon HD 5800系列的Cypress核心。
[url=http://detail.zol.com.cn/picture_index_588/index5870514.shtml][/url]

微星凭借在产品制造、设计及售后等方面的先天优势，赢得了广大用户的青睐。而且值得一提的是，微星在2009年提出的“军规”概念刚是深入民心，因为它的引入将产品品质、用料等个方面提到了一个新台阶。

本次送测的微星R6970-2PM2D2GD5虽然是一款公版产品，但是有着AMD对于公版品质的一贯追求，这款显卡无论是做工还是超频潜能一定不会让爱好者们失望。接下来就让我们进入Afterburner软件的简介部分，通过这个部分我们可以简单了解到软件特性。

吸血大魔王 · 发表于 2011-1-24 12:53:49

● Afterburner软件界面简介 Afterburner软件是微星出品的一款著名显卡超频软件，它完全免费提供下载并支持市面上的主流NVIDIA和AMD显卡。如果讨论这款软件的出处我们可以通过资料了解到，Afterburner是微星基于RivaTuner内核开发的一款显卡辅助工具，凭借简单快捷、功能强大的特点吸引了不少用户。近期微星放出了全新的Afterburner 2.0.0 Beta 6版本，已经可以做到更为精细的频率控制和电压调节功能。
Afterburner软件界面非常简洁明快，不过信息量明显大于驱动程序自带的超频控制面板。

AMD最新驱动中的超频控制面板

和大多数常见超频软件不同，微星Afterburner这款软件中，每个选项不仅支持键盘微调并且还支持键盘直接输入，使玩家能够进行比较精准的操作。当然我们知道在AMD显卡中，核心频率与流处理器频率相等，而NVDIAI显卡中，流处理器频率是核心频率的固定倍数（GTX400开始为2倍且不能改变），这个倍数在以前是可以修改的。
在电压设置部分，这款软件就支持显卡电压调节，并且其单位为mV，调节范围根据显卡的不同自动改变，其数值同样支持键盘微调以及直接输入。我们通过简单对比就能发现这款软件提供的频率及电压控制幅度都大于NVIDIA或者AMD驱动控制面板的锁定值，同时软件还可以提供更大的频率电压调节空间。

Afterburner软件界面简要分析

值得一提的是这款软件在风扇控制方面同样也是相当灵活。最大价值在于它和其他软件相比增加了风扇配置功能，可以自定义一个风扇转速曲线。用户可以预先设定好风扇在不同温度段的转速，使风扇可以根据用户的需要自动变速。这种设计可以满足用户的一些特殊偏好，同时对于一些厂商设计的风扇转速不合理之处用户也可以自行修改。
软件还有一个细心之处在于提供了5个用户配置存档，并且每个存档都可以自定义快捷键，从根本上避免了与游戏以及其他软件快捷键上的冲突。同时还支持开机自动加载超频设置，免去了用户每次开机都要超频的麻烦。

Kombustor软件界面

除了本次测试的主角Afterburner软件之外，我们也简要介绍微星配合超频软件设计的Kombustor软件。Kombustor是一款基于OpenGL的显卡测试/烤机软件，主要用来测试显卡的OpenGL运算能力和超频后的稳定性和功耗温度等参与。细心的玩家可能会发现，Kombustor与Furmark非常相似，实际上Kombustor正是采用著名的Furmark程序核心。

吸血大魔王 · 发表于 2011-1-24 12:54:25

● Afterburner软件超频实战在了解Afterburner软件特性之后，我们使用微星送测的纯公版产品R6970-2PM2D2GD5显卡进行一次超频实战，这款显卡采用了全新的GPU架构加之TSMC优化其芯片EDA设计，所以拥有一定的超频潜质。当然本次的稳定性检测软件也从我们以往使用的Furmark转换为Kombustor。

Afterburner超频实战

由于时间所限我们没有去探索这款显卡的极限频率，所以我们直接将GPU核心和显存频率拉到软件最大位置，获得了950/1450*4=5800MHz的核心与显存频率，遗憾的是HD6900显卡暂时不支持电压调节，所以只能等待下个版本才能通过微调电压来挑战极限。

Afterburner软件界面

我们同样适用了一款NVIDAI显卡Geforce GTX570来测试这款软件的兼容性，结果获得了良好的回应，Afterburner软件可以对显卡进行各项参数的监控和频率调节，在使用NVIDIA显卡后流处理器频率选项获得激活。

Kombustor设置界面

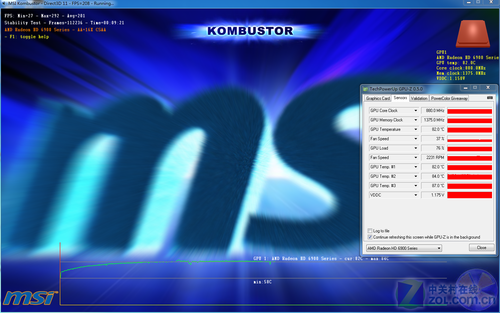

Kombustor温度检测结果

之后我们选用了Kombustor进行默认频率下的温度检测，软件中我们选用稳定性测试选项，打开Post FX（post-processing effect，后处理）可以让测试负载更大，Furmark中的displacement mapping贴图置换选项在这个软件中没有提供。我们通过测试可知这款显卡温度控制能力优秀，不过通过渲染帧数的大幅变动和显卡电感啸叫声可以辨别出这款软件也被AMD和NVIDIA做了屏蔽处理，因此无法得到最大化的温度和功耗值，当然实际应用中也没有必要对显卡这样折磨。

Afterburner软件风扇转速设定

最后要向大家介绍的是Afterburner软件的风扇转速设定面板，这项功能在Setting详细设定中打开。风扇转速设定横轴为GPU核心温度，纵轴为风扇转速百分比，最大值一般选用软件识别的自定义值不要做修改，而修改风扇曲线可以有效帮助用户来控制详细的风扇转速。

吸血大魔王 · 发表于 2011-1-24 12:54:52

● 微星R6970显卡拆解赏析微星R6970-2PM2D2GD5显卡是目前公版产品中的性价比佼佼者，因为它不但提供了超频软件支持还向用户提供了稳定的品牌和质量保证，当然我们需要注意的是这款显卡免费赠送了价值达到19.99美元的3DMark 11 Advanced版本软件序列号，这的确是同类产品中非常少见的一种附件。

微星R6970-2PM2D2GD5显卡与包装

微星R6970-2PM2D2GD5显卡基于Cayman核心，原生设计有1536个流处理器、32个光栅单元、96个纹理单元和256bit 内存控制器。其完美支持DirectX 11 API，同时凭借自有的Stream技术和微软的DirectCompute在GPU通用计算领域大展拳脚。值得一提的是，Radeon HD 6900核心使用了UVD3.0高清解码引擎，为你在游戏之余欣赏高清提供便利条件。

微星R6970-2PM2D2GD5显卡基本信息

微星R6970-2PM2D2GD5显卡Cayman核心

AMD在进入统一架构图形核心时代后，一直使用VLIW5线程设计，此次随着Cayman核心的发布由来已久的设计架构被VLIW4线程架构设计打破，同时GPU前端的几何引擎则增加了一组。这种架构改革对于一款产品而言是伤筋动骨的，其性能也会获得迅猛提升。

微星R6970-2PM2D2GD5显卡标配均热板散热器

公版HD6900系列显卡使用了和GTX580相同的均热板散热器设计，它外壳由比较厚的铜板组成，而内壁则设计大量沟壑以此增大受热面积，加快导热速度。同时均热板内部还设计了铜网，这样的设计会把均热板内部分割成无数个小单元，更利于毛细，也更利于导热。

微星R6970-2PM2D2GD5显卡6+2相豪华供电

核心供电采用CLA1108-4-50TR-R和CLA1108-2-50TR-R耦合电感，两个整合电感共提供6相核心供电使用，而显存方面则采用2颗屏蔽式铁素电感构成。这8相供电，同时搭配PWM/Mosfet整合电源芯片和陶瓷贴片电容组成显卡整体豪华供电设计。

微星R6970-2PM2D2GD5显卡输出接口设计

微星R6970-2PM2D2GD5显卡附件

微星R6970-2PM2D2GD5显卡提供了min DP *2 + DVI *2 + HDMI的组合。相比Radeon HD 5800系列的DP + HDMI + DVI *2，提供了更丰富的接口。Radeon HD 6000系列不仅仅是借口数量上的增加，在接口规范上也应用了现在最新的组合，例如Radeon HD 6000系列使用的Displayport接口为1.2版本，HDMI接口为1.4a版本，自然DVI接口为Dual-Link版本。

吸血大魔王 · 发表于 2011-1-24 12:55:19

● 性能测试的硬件、软件平台状况

● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-870 3.5GHz、GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件环境设定见下表：

测试平台硬件
中央处理器 Intel Core i7-870 OC3.5GHz
（4核 / 超线程 / 133MHz*25 / 8MB共享缓存）
散热器 Thermalright Ultra-120 eXtreme
（单个120mm*25mm风扇 / 1600RPM）
内存模组 Apacer 猎豹二代双通道套装/PC3-12800
（SPD:1757 9-9-9-24-1T）
主板 GIGABYTE GA-P55-UD4
（Intel P55 + ICH10R Chipset）
显示卡
NVIDIA 产品
GeForce GTX 470 1280MB
（GF100 / 1280MB / 核心:607MHz / Shader:1215Mhz / 显存:3348 Mhz）
GeForce GTX 460 1024MB
（GF104 / 1024MB / 核心:675MHz / Shader:1350Mhz / 显存:3600 Mhz）
AMD 产品
微星R6970-2PM2D2GD5
（Cayman / 2048MB / 核心:880MHz / Shader:880Mhz / 显存:5500 Mhz）
Radeon HD 6870
（Barts / 1024MB / 核心:900MHz / Shader:900Mhz / 显存:4200 Mhz）
Radeon HD 5870
（Cypress / 1024MB / 核心:850MHz / Shader:850Mhz / 显存:4800 Mhz）
硬盘 Hitachi 1T
（1TB / 7200RPM / 16M缓存 / 50GB NTFS系统分区）
电源供应器 AcBel R8 ATX-700CA-AB8FB
（ATX12V 2.0 / 700W）
显示器 DELL UltraSharp 3008WFP
（30英寸LCD / 2560*1600分辨率）

技嘉P55-UD4 GIGABYTE GA-P55-UD4

Apacer 猎豹二代双通道套装/PC3-12800

AcBel R8 ATX-700CA-AB8FB

Thermalright Ultra-120 eXtreme
　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。
      为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

      用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
　　● 测试系统的软件环境

操作系统及驱动
操作系统
Microsoft Windows 7 Ultimate RTM
（中文版 / 版本号7600）
主板芯片组
驱动 Intel Chipset Device Software for Win7
（WHQL / 版本号 9.1.1.1125）
显卡驱动
AMD Catalyst for Win7
（WHQL / 版本号 10.11e）
NVIDIA Forceware for Win7
（WHQL / 版本号 260.89）
桌面环境 2560*1600_32bit 60Hz

测试平台软件
3D合成
测试软件
3Dmark Vantage
Futuremark / 版本号1.2
3Dmark 11
Futuremark / 版本号1.0
辅助测试软件 Fraps
beepa / 版本号 3.2.3

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王 · 发表于 2011-1-24 12:55:40

● DX10理论性能测试：3Dmark Vantage 3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

吸血大魔王 · 发表于 2011-1-24 12:56:12

● DX11理论性能测试：3DMark 11 3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

吸血大魔王 · 发表于 2011-1-24 12:56:59

● 微星R6970显卡测试综述

从2011年单品评测开始，将引入评分页面，该页面可以准确完备地点评各款显卡的基本概况和特性，主观评分项目也具备可比性，希望大家多提意见，我们将为此而完善。

微星 R 6 9 7 0 显卡测试综述
评分项目
产品设计
产品定位 ★★★★★
用料品质 ★★★★★
市场定价 ★★★☆☆
性能表现
3D性能 ★★★★★
游戏性能 ★★★★★
人性化设计
噪音控制 ★★★☆☆
超频能力 ★★★★☆
接口附件 ★★★★★
温度控制 ★★★☆☆
设计细节 ★★★★☆
编辑点评 总结：
在微星Afterburner超频软件的帮助下，微星R6970作为一款纯公版显卡最终获得了不错的测试成绩。Afterburner超频软件提供了丰富的监控信息和细致入微的频率调节能力，目前这款软件的电压调节和风扇转速调节正在日趋完整，更多显卡借助这款软件能够获得可观的超频能力。
优势：
>>Cayman核心增强几何处理能力，核心Shader单元继续改进；
>>虽然已是高频显卡但仍然留有一定超频能力；
>>Afterburner超频软件成为微星又一个有力的竞争武器；
遗憾：
>>价格偏高，用户面偏窄。

注：打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、3D性能：与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
● 人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
