老A饭最爱 XFX讯景HD6870黑金版测试

吸血大魔王

前言：XFX讯景6年来变化很大，从当年的N系“铁杆”转到如今的A卡“蜜粉”，跨度之大行业内非它莫属，而唯一不变的东西就是品牌永远不变的尊贵品质。早在几年之前，提起XFX讯景的显卡那就是标准公版品质的典范，也是“铁杆”N饭的必选品牌，如今转作A卡，其产品风格并没有转变，依然是以最高品质的产品回报用户，成为目前A卡玩家必选品牌之一。

XFX讯景HD6870黑金版

    今天要给大家介绍的这款显卡，就是出自XFX讯景之手的HD6870黑金版，这款显卡采纳典型的原厂公版风格制造，并在部分地方加入了XFX讯景黑金系列显卡的特色，让这款原厂公版风格HD6870更显高贵气质。

XFX讯景HD6870黑金版显卡正面

XFX讯景HD6870黑金版显卡背面

    从外形来看，XFX讯景HD6870黑金版显卡与公版产品相同，采纳1比1制造，为何能从外形上看到差距的也就是那张漂亮的XFX帖纸和XFX LOGO设计得专属挡板。

显卡包装盒非常精致

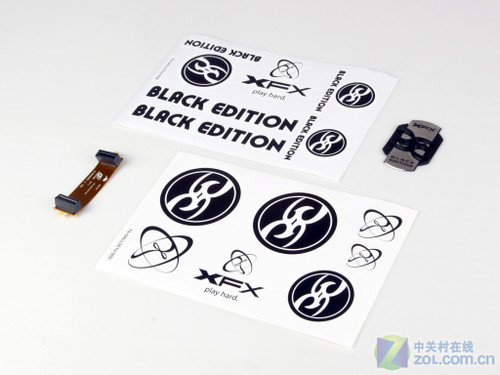

附送的帖子和交火桥接

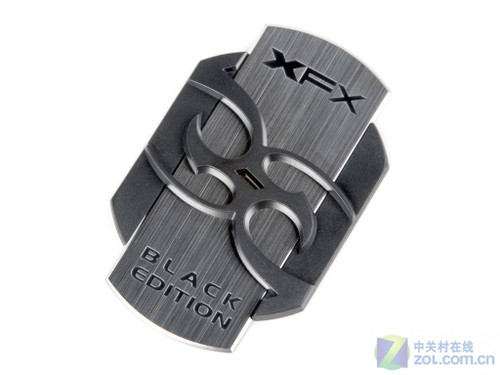

附送的XFX讯景黑金玩家专属手机贴非常漂亮

    作为一款一流品质的高端品牌产品，除了显卡本身具备的高品质之外，显卡的包装盒设计和附送件，也是格外精致和丰富的，通过上图可以看到XFX讯景HD6870黑金版赠送的小礼物非常漂亮。

吸血大魔王

比公版更高的默认频率标准

    ATI的高端原厂卡一直以来是最漂亮的，可以堪称完美的电子元件组成的艺术品，XFX讯景HD6870黑金版显卡作为公版原厂品质产品，自然会保留这一特色。

XFX讯景HD6870黑金版显卡

XFX讯景HD6870黑金版显卡背面PCB版电路

揭开散热器可以看到完全公版设计得Radeon HD 6870 PCB


PCB长宽分别为24cm*10cm

    Radeon HD 6870的PCB设计有别于Radeon HD 5000系列中高端，其突出变化就是核心供电PCB左置，这样的设计也许是出于避免显存颗粒对滤波的干扰。同时PCB尺寸为24cm*10cm，这个数据与Radeon HD 5850相同。

PCB版本号为C222

4相核心供电供电设计

1相显存供电及双6pin外接供电

    显卡供电采用了4+1的模组设计，其中4相位核心供电、1相为显存供电。公版产品为了保证供电模组的滤波效能，每相供电均使用了屏蔽式铁素电感、固态电容和优质Mosfet的组合。同时为了保证公版频率下151瓦的TDP，显卡还标配有2个pin外接供电。

吸血大魔王

17亿晶体管构建千元利器Barts

    通过AMD近期产品Roadmap可以看出，在Radeon HD 6000系中Barts主攻高性能性价比产品，Cayman将打造为Radeon HD 6900单核心顶级系列产品，Antilles则将打造成最顶级的Radeon HD 6900双核心产品。与此同时中低端Radeon HD 5000系列仍然存在一段时间，因为在DirectX 11中低端市场中Radeon HD 5000依然强势。

用于Radeon HD 6870的Barts核心

    Radeon HD 6870采纳的AMD最新的Barts核心，它采用台积电40nm工艺制造，其由17亿晶体管构成，原生1120个流处理器、32个光栅单元、56个纹理单元及256bit显存控制器，这也是未做任何硬件规格屏蔽的完整规格核心。

    基于Barts核心的Radeon HD 6800系列产品采用了目前最为“经济实惠”的256bit位宽设计。

显卡搭载8颗hynix H5GQ1H24AFR T2C颗粒

    显卡搭载了8颗规格为16M*32bit的hynix H5GQ1H24AFR T2C颗粒，构成了256bit/1024MB的组合。

    XFX讯景HD6870黑金版显卡默认频率达到了惊人的940/4600MHz（核心/显存），远远高于公版900/4200MHz的频率。

XFX讯景HD6870黑金版显卡输出接口

    公版Radeon HD 6870标配2个1.2规范的DP接口、一个1.4a规范的HDMI接口和2个支持Dual-Link的DVI接口，这样的组合能够满足绝大部分用户所需，这是Radeon HD 6870继承了Radeon HD 5000系列中高端标配最全接口的优良传统。同时高规范接口的引入，能够实现更多的功能，例如MST多屏互联新宽域技术等。

吸血大魔王

性能测试的硬件、软件平台状况

　　● 测试系统硬件环境

测 试 平 台 硬 件
中央处理器
	Intel Core i7-920
	（4核 / 超线程 / 133MHz*20 / 8MB共享缓存 ）
散热器	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
内存模组	Apacer 猎豹二代三通道套装/PC3-12800
	（SPD:1757 9-9-9-24-1T）
主板
	MSI X58A-GD65
	（Intel X58 + ICH10R Chipset）
显示卡
	AMD 产 品
	XFX讯景HD6870黑金版
	（Barts / 1024MB / 核心:940MHz / Shader:940Mhz / 显存:4600 Mhz）
	Radeon HD 6870
	（Barts / 1024MB / 核心:900MHz / Shader:900Mhz / 显存:4200 Mhz）
硬盘	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB NTFS系统分区）
电源供应器	振华冰山金蝶800W
	（ATX 800W）
显示器	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）

　　性能测试使用的硬件平台由Intel Core i7-920 2.66GHz、MSI X58A-GD65主板和宇瞻2GB*3双通道DDR3-1600内存构成。细节及软件 环境设定见下表：
　　● 测试系统的软件环境

操 作 系 统 及 驱 动
操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
主板芯片组 驱动	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
显卡驱动
	AMD Catalyst for Win7
	（WHQL / 版本号 10.12）
桌面环境	2560*1600_32bit 60Hz

        为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

        用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

测 试 平 台 软 件
3D合成 测试软件
	3Dmark Vantage
	Futuremark / 版本号1.2
	3Dmark 11
	Futuremark / 版本号1.0
辅助测试软件	Fraps
	beepa / 版本号 3.2.5

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

吸血大魔王

性能测试远超公版产品
    因为XFX讯景HD6870黑金版默认频率比公版要高，所以这次测试笔者同时测试了公版Radeon HD 6870，来了解性能差距。


XFX讯景HD6870黑金版与公版Radeon HD 6870

    ● DX10理论性能测试：3DMark Vantage
　　3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

公版Radeon HD 6870的3DmarkVantage P模式下成绩为15717分

XFX讯景HD6870黑金版的3DmarkVantage P模式下成绩为16069分

    ● DX11理论性能测试：3DMark 11
    3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

公版Radeon HD 6870的3Dmark11 P模式下成绩为4105分

XFX讯景HD6870黑金版的3Dmark11 P模式下成绩为4220分

    通过笔者测试的两款显卡成绩来看，XFX讯景HD6870黑金版性能表现确实出色，相比公版产品还有不小提升，要知道公版Radeon HD 6870已经是非常高频的产品了。

吸血大魔王

XFX讯景HD6870黑金版测试综述

XFX讯景HD6870黑金版 产 品 测 试 综 述
评分项目
	产品设计
		产品定位	★★★☆☆
		用料品质	★★★★☆
		市场定价	★★★☆☆
	性能表现
		3D性能	★★★★☆
		游戏性能	★★★★☆
	人性化设计
		噪音控制	★★★☆☆
		超频能力	★☆☆☆☆
		接口附件	★★★★☆
		温度控制	★★★★★
		设计细节	★★★☆☆
编辑点评	总结：         XFX讯景HD6870黑金版要说特色其实找不出特别另类的地方，但是它高贵的原厂品质，更高的频率以及丰富的附件，这些都是XFX讯景显卡的最大特点，也是原厂卡忠实粉丝最爱的选择。
	优势： >>原厂品质； >>频率比公版高； >>附件丰富；
	遗憾： >>高成本带来的价格也相对更高。

注：产品打分细节标准

    满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----

    ● 产品设计：

    1、产品定位：产品的设计是否符合目标用户的需要。
    2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
    3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。

    ● 性能表现：

    1、3D性能： 与同芯片产品比较，3D基准性能高低。
    2、游戏性能：主观评价游戏当中的应用性。

    ● 人性化设计：

    1、噪音控制：人体感觉得到的噪音带来的负面影响。
    2、超频能力：显卡频率的可提升空间。
    3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
    4、温度控制：通过测试了解显卡的温度控制程度。
    5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
