V8引擎散热 索泰AMP版GTX460游戏测试

吸血大魔王

不久之前NVIDIA公司推出了他们的DirectX 11系列的最新成员。GTX 460基于全新费米架构GF 104图形处理核心。GTX 460主要定位于中端市场，拥有768MB和1GB显存两个版本，不少厂商研发出自己的非公版产品，本片评测就和大家一起来领略一下索泰(ZOTAC)GTX 460 Amp! Edition的风采。

---

    由于GPU本身架构影响，显存容量同时还在很大程度上影响显卡的实际性能表现。768MB的版本主要是减少了显存的颗粒数量，从而也影响到显卡总线接口带宽，所以768MB版本显存带宽为192位，而1GB版本显存带宽为256位。综合这些影响来看，两个版本的性能相差估计在20%左右。

索泰(ZOTAC)GTX 460 Amp! Edition超频显卡

    索泰(ZOTAC)GTX 460 Amp! Edition属于超频显卡，板载1GB GDDR5显存，显存位宽为256位，使用非公版PCB同时采用高性能散热器，相对于公版频率上得到大幅度提升，自然也带来更高的性能表现。

特性型号	Radeon HD 5830	GeForce GTX 460	GeForce GTX 460	Zotac GTX 460 Amp! Edition	Radeon HD 5850	GeForce GTX 470	Radeon HD 5870	GeForce GTX 480
流处理器数量	1120	336	336	336	1440	448	1600	480
光栅单元	16	24	32	32	32	40	32	48
图形处理核心	Cypress	GF104	GF104	GF104	Cypress	GF100	Cypress	GF100
晶体管数量	2154M	1950M	1950M	1950M	2154M	3200M	2154M	3200M
显存容量	1024 MB	768 MB	1024 MB	1024 MB	1024 MB	1280 MB	1024 MB	1536 MB
显存带框	256 bit	192 bit	256 bit	256 bit	256 bit	320 bit	256 bit	384 bit
核心频率	800 MHz	675 MHz	675 MHz	810 MHz	725 MHz	607 MHz	850 MHz	700 MHz
显存频率	1000 MHz	900 MHz	900 MHz	1000 MHz	1000 MHz	837 MHz	1200 MHz	924 MHz

各型号显卡规格对比表格

    我们先来看看具体的显卡产品再说。

---

吸血大魔王

显卡包装

索泰的包装盒经过精心设计，在包装盒正面我们可以看见显卡的技术亮点，同时也有一个窗口来预览内部的显卡实物。在包装盒背面我们也能够获得更多的显卡信息。

显卡包装盒正面

显卡包装盒背面（点击大图）

包装盒内部物件

打开包装盒里面包含：
o显卡实物
o驱动光盘和快速安装指南

oDVI转换器

o2根显卡电源线

o《波斯王子》游戏
完成开包阶段，下面我们就仔细的来看看这款显卡到底设计做工如何。

吸血大魔王

显卡赏析

索泰(ZOTAC)GTX 460 Amp! Edition采用黑色PCB，搭配非公版散热器。散热器看起来和蓝宝石HD 5770上的相差不大，这很有可能是同一OEM厂商设计制造。

显卡正面

显卡背面

裸卡

这款显卡就像大部分其他GTX 460一样，在安装之后也会占用两个PCI插槽。

显卡占用两个PCI插槽

显卡的输出接口包括2个DVI、1个HDMI以及一个DisplayPort输出。不同于AMD最新的显卡，Nvidia的显卡的输出设计并不是非常的灵活。A卡制造商可以根据自己的需求随意的在6个输出端口（双路DVI占用两个）进行选择，在极端情况之下甚至何以应用到全部六个端口。而Nvidia的显卡只能够同时使用两个输出端口，所以说要想组建三屏输出将需要两张显卡。

显卡输出接口

Nvidia现在已经在GPU之中添加了对HDMI的音频输出支持，用户不在需要外接音频设备了。HDMI接口版本为HDMI 1.3a，支持杜比TrueHD，DTS-HD的，AC-3，DTS和多达7.1声道192KHz/ 24位音频。

显卡SLI接口

用户可以使用两篇GTX 460组建SLI从而增加性能或者改善图像质量。

吸血大魔王

显卡细节分析

索泰散热器使用的嵌铜工艺，通过铜基板快速的将热量传递到鳍片上通过风扇快速散热。侧翼的一块金属板对于散热帮助并不大，不过视觉效果确实不错。

显卡散热器

散热器底座

卸掉核心散热器之后我们可以看见供电散热部分，在两排MOS管之上都附加有小型的铝制散热片。

电源供应散热部分


散热片放大图

这张图片非常清楚的说明了GTX 460的显卡需要两个6针电源供应。

显卡外接供电接口

显存采用三星型号为K4G10325FE - HC05颗粒，默认运行频率为1000MHz（4000MHz有效频率）。在这里没有采用0.4ns颗粒不得不说比较遗憾。

显存颗粒

电压调节芯片采用OnSemi的NCP5388颗粒，可惜的是没有提供I2C数字总线电压控制。不过Nvidia在电压调节方面也有自己的程序接口。

电压控制芯片

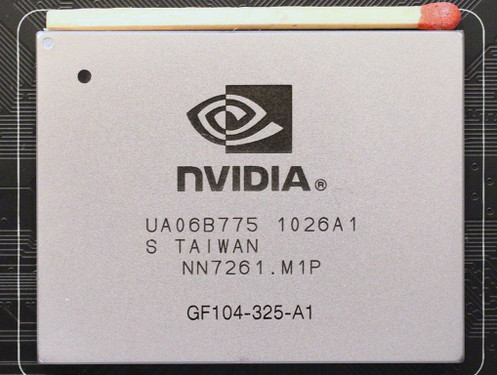

Nvidia的GF 104显示核心，采用台积电40nm工艺制造，采用和GF 100相同的费米架构，内部集成约19.5亿个晶体管。我们看到的银色金属只是芯片的散热外壳，在其下才是真正的显示核心。

GF 104核心图

吸血大魔王

测试系统

测试系统
处理器:	Intel Core i7 920 @ 3.8 GHz (Bloomfield, 8192 KB Cache)
主板:	GIGABYTE X58 Extreme Intel X58 & ICH10R
内存:	3x 2048 MB Mushkin Redline XP3-12800 DDR3 @ 1520 MHz 8-7-7-16
硬盘:	WD Raptor 740ADFD 74 GB
电源:	akasa 1200W
操作系统:	Windows 7 64-bit
驱动版本:	NVIDIA: 195.62 GTX 460, 465, 470 & 480: 258.80 ATI: Catalyst 10.3 HD 5830, HD 5850, HD 5870: 10.6
显示器:	LG Flatron W3000H 30" 2560x1600


Gigabyte X58 Extreme           Intel Core i7 920

•所有显卡的测试结果，都基于上面列表中的系统。

•所有的游戏设置为最高质量设置。
成绩测试设置如下：
•1024 × 768，无抗锯齿。这是一个标准测试，没有显示器要求。
•1280 × 1024，2倍抗锯齿。最常见的标准测试，适合当前小型显示器（17-19寸）。
•1680 × 1050像素，4倍抗锯齿。大多数较大显示器（普通宽屏19-22寸）。
•1920 × 1200，4倍抗锯齿。大型显示屏宽屏分辨率（22-26寸）。
•2560 × 1600，4倍抗锯齿。极端分辨率显示器（30寸）。

吸血大魔王

《BattleForge》，是由德国EA Phenomic工作室开发的一款即时战略游和棋牌游戏特点的新网游。EA Phenomic期望能够开发出一款融合多种元素的新游戏。玩家可以通过交换、购买或者战斗获得的卡片来组织自己的军队，而不用费时间去建立基地和收集资源。游戏不仅保留了即时战略游戏的精髓，并允许玩家在网络环境中与朋友进行卡牌交易和收藏。《BattleForge》凭借多人在线的游戏设计及完整的社交沟通系统，一举成为战略游戏界的先锋之作。
BattleForge引擎已BattleForge完整支持DX 9，DX 10和DX 10.1，我们使用游戏内部的测试工具来获得获得结果。

《使命召唤四》的游戏背景由二战转变为现代战争。在技术方面，强大的游戏引擎使COD4的逼真程度超乎玩家们的想象。比如在前几代里，玩家在射击敌人头部后最多也就只有3、4种结果，而在COD4中，将至少有16种以上的不同的表现效果。COD4支持多达54名玩家同时在线游戏，这无疑意味着前所未有的大规模多人游戏体验。游戏引擎是由Infinity Ward公司自行开发，拥有动态照明、景深，动态阴影和HDR技术。
《狂野西部：生死同盟》将让玩家置身于美国南北战争与墨西哥战事等故事背景中，一路从墨西哥至美国乔治亚州展开冒险旅程。玩家将在荒芜一片的美国西部四处闯荡，体验 McCall 兄弟漠视法律，贪赃枉法的荒唐生活，了解美国传奇历史。
游戏使用市面上最先加入边缘抗锯齿的引擎之一。边缘抗锯齿看起来和普通的AA反锯齿效果类似，但是带来更少的性能下降。由于AA反锯齿的固有贴图特性，将不能够用于图形顶部。
