亦真亦假 GTX470实物/电路设计图曝光

吸血大魔王 · 发表于 2010-3-4 09:47:31

今天，全世界人民期待已久的；千呼万唤始不出来的；AMD和Intel迫切希望夭折的；老黄游走世界各地推销的；犹抱琵琶半遮面并且忽悠全国网友长达一年之久的NVIDIA下一代显卡实物图终于被曝光了。不但被曝光，还被拆掉了散热器，那么这款显卡是Fermi？是GF100？是Geforce GTX 3XX的马甲？还是Geforce GTX480/470呢？

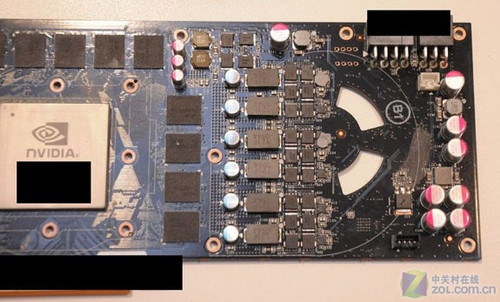

Fermi PCB特写

这就是传说中的Fermi？，也许是被忽悠了上千次，也许是被忽悠了一整年，当真正的Fermi展现在我们眼前的时候，谁敢相信呢？

跟据上图显示，这块神秘显卡板载12颗显存，采用了数字6+2+2相供电设计，PCB后部有一个类似GTX295那样的风扇进气口。

核心型号被打码

如果说这次是忽悠您，也没什么好说的，谁让图片上的显示核心被打了码呢。
显卡供电部分，每相搭配4个MOSFET，一个铁素体电感，在显卡后部还集成了大量的辅助供电电路，如果说这款显卡的功耗远超300W，不知道有没有人相信。

显卡散热器

又忽悠我？如果是Fermi的话这4根热管可能这么露在外面么？再看那个散热风扇下面的镂空，明显不像是出自NVIDIA之手，甚至这个散热器是不是装在上面那PCB上都无从确认，不过这个真的是Fermi的散热器，真的就是Fermi啊，唉我说你怎么就不信呢？

吸血大魔王 · 发表于 2010-3-4 09:47:43

不知道之前那页的内容有多少人相信，不过这一页的内容可是货真价实的，下图是祺祥泄露出来的Geforce GTX 470显卡的非公版PCB设计图，这张图片说明了国内的N卡厂商早就拿到了NVIDIA的PCB设计方案，时间长到早就设计出了非公版GTX470的PCB，这时间可够长的。

非公版GTX470 PCB设计图

从PCB截图来看，这块祺祥非公版GF100为十层PCB设计，长度为10.5 INCH ，约合266.7mm。6PIN 和8PIN外接电源接口各一个，预计功耗超过360W。核心供电12相，输出端18颗钽电容，输入端六颗固态电容。显存供电2相，输出端2颗固态电容和两颗钽电容，输入端两颗固态。接口部分为DP+HDMI+DVI+VGA四接口设计。

虽然有了PCB，虽然有了电路图，众多厂商也纷纷表示早已完成了GTX480/470的设计方案，但是我们手里就是没有显示核心，除了显示核心我们什么都有。
那么NVIDIA到底下单了多少Fermi，又收上来几个好的能用的呢？据传说分析是不到4%，那么又有多少Fermi是勉强能用呢？这个就要看NVIDIA之后准备推出多少种规格的Fermi了。
